उद्योग	अर्धचालक निर्माण, उन्नत सिरेमिक, तेस्रो पुस्ताको अर्धचालक सामग्री
प्रक्रिया	वाटर जेट गाईडेड लेजर (WJGL) वन-पास थ्रु-होल मेसिनिङ
समाधान	Φ0.15mm परिशुद्धता माइक्रो-प्वालहरूसँग अनुकूलन 35mm × 2mm SiC सब्सट्रेटहरू
सेवाहरू	प्राविधिक परामर्श, प्रक्रिया विकास, निरीक्षण रिपोर्ट, अनुकूलित कोटिंग र मेसिनिंग
परिणामहरू	• इनलेट देखि आउटलेट सम्मको समान प्वाल ज्यामिति SEM द्वारा पुष्टि गरिएको छ • कुनै मापन योग्य टेपर छैन; 2mm मोटाई को लागी उपयुक्त पक्ष अनुपात • न्यूनतम ताप-प्रभावित क्षेत्र र कडा-भंगुर SiC मा वस्तुतः कुनै चिपिङ छैन • माध्यमिक ब्याट्री सामग्री विकासको लागि सफल डेलिभरी र ग्राहक स्वीकृति

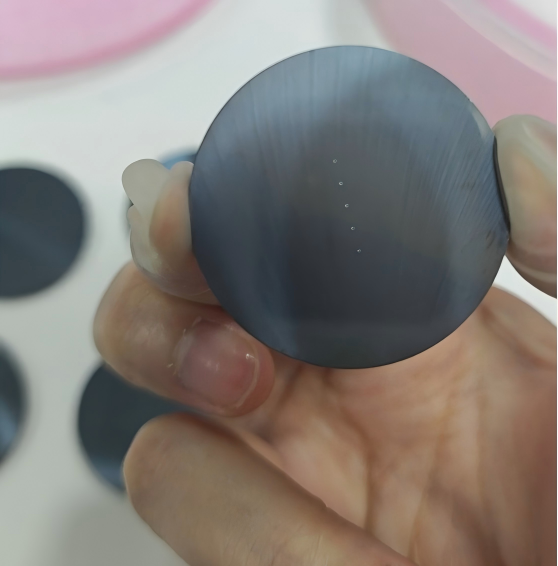

चित्र १: पानी निर्देशित लेजर माइक्रो-होल मेसिनिङ पछि 35mm × 2mm SiC सब्सट्रेटको उत्पादन फोटो

चित्र2：SiC सब्सट्रेटमा VeTek वाटर-गाइडेड लेजर मेसिन गरिएको Φ0.15mm प्वालको SEM छवि

VeTek सेमीकन्डक्टरको वाटर-गाइडेड लेजर (WJGL) प्रविधिले मोटो सिलिकन कार्बाइड (SiC) सब्सट्रेटहरूमा एक-पास, टेपर-रहित माइक्रो-होल मेसिनिङ सक्षम बनाउँछ। हालैको परियोजनामा, Φ0.15 मिमी थ्रु-होलहरू सफलतापूर्वक 35 मिमी व्यास × 2 मिमी बाक्लो N-प्रकार 4H-SiC सब्सट्रेटहरूमा प्रशोधन गरियो। SEM निरीक्षणले कडा सेमीकन्डक्टर-ग्रेड आवश्यकताहरू पूरा गर्दै, इनलेटबाट आउटलेटमा अत्यधिक समान प्वाल पर्खालहरू प्रमाणित गर्‍यो।

1. वाटर-गाइडेड लेजरले टेपर-फ्री SiC प्वालहरू कसरी प्राप्त गर्छ?

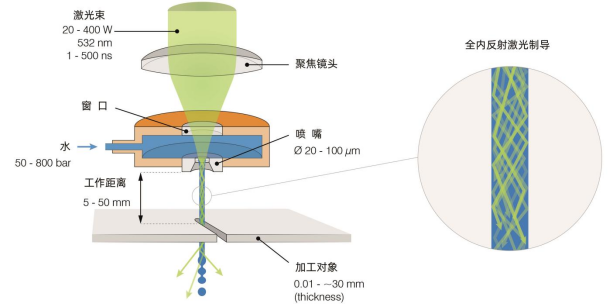

चित्र३:पानी निर्देशित लेजरको सिद्धान्त: लेजर ऊर्जा उच्च-दबाव पानी माइक्रोजेट द्वारा सीमित (पानी अप्टिकल फाइबर)

उच्च-दबावको पानीलाई स्थिर माइक्रोजेट बनाउनको लागि सटीक नोजल (30-120 µm व्यास) मार्फत बाध्य पारिन्छ। एउटा फोकस गरिएको 532 एनएम लेजर यस जेटमा गिलासको झ्यालबाट जोडिएको छ। एक पटक पानी स्तम्भ भित्र, लेजर कुल आन्तरिक प्रतिबिम्ब द्वारा सीमित छ र उच्च-ऊर्जा-घनत्व "पानी अप्टिकल फाइबर" को रूपमा यात्रा गर्दछ। जब माइक्रोजेटले वर्कपीसलाई सम्पर्क गर्छ, लेजरले सामग्रीलाई कम गर्छ जबकि निरन्तर पानीको प्रवाहले काट्ने क्षेत्रलाई चिसो पार्छ र मलबेलाई फ्लश गर्छ।

किनभने मार्गदर्शक माध्यम स्थिर व्यासको बेलनाकार स्तम्भ हो, उदीयमान लेजर ऊर्जा धेरै दशौं मिलिमिटरको कार्य दूरीमा समानान्तर रहन्छ। फलस्वरूप, काटिएको पर्खाल 2 मिमी (र 60 मिमी सम्म) बाक्लो SiC मा पनि ठाडो रहन्छ, फोकस ट्र्याकिङको आवश्यकतालाई हटाउँदै र फ्रि-स्पेस लेजर ड्रिलिंगमा देखिने टेपरलाई रोक्न।

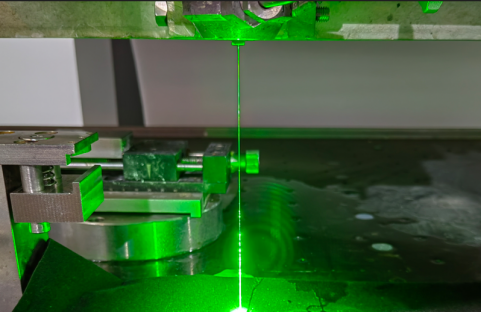

चित्र 4: पानी निर्देशित लेजर कार्य दृश्य को वास्तविक फोटो

कडा-भंगुर सामग्रीहरूको लागि मुख्य प्रक्रिया लाभहरू

• 60 मिमी सम्म मोटाईको लागि कुनै फोकस समायोजन आवश्यक छैन

• शून्य वा करीव-शून्य टेपर (10-20 µm इनलेट-टू-एक्जिट भिन्नता)

• निरन्तर चिसोले थर्मल तनाव र किनारा चिपिङलाई दमन गर्छ

• जेट क्रस-सेक्शनमा समान ऊर्जा वितरणले सतहको नरमपन घटाउँछ (Ra 0.3–1 µm)

• Kerf चौडाइ 50 µm को रूपमा साँघुरो, महँगो SiC मा सामग्री हानि कम गर्दै

2. सेमिकन्डक्टर सिरेमिक प्रोसेसिङमा वाटर-गाइडेड लेजरका फाइदाहरू

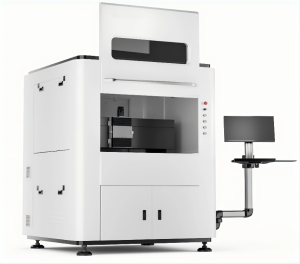

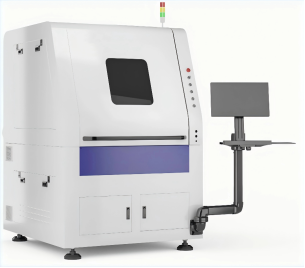

चित्र5। VeTek पानी निर्देशित लेजर उपकरण (WL श्रृंखला)

2 mm SiC मा Φ0.15 मिमी प्वालहरूको परम्परागत मेकानिकल ड्रिलिंगले बारम्बार उपकरण भाँच्ने, किनारा भाँच्ने र प्रगतिशील व्यास भिन्नताबाट ग्रस्त हुन्छ। फ्रि-स्पेस लेजर ड्रिलिंग, गैर-सम्पर्क हुँदा, गर्मी-प्रभावित क्षेत्रहरू, पुन: कास्ट तहहरू र ध्यानयोग्य टेपर उत्पन्न गर्दछ। पानी-निर्देशित लेजरले सीमाहरूको दुवै सेटहरू पार गर्दछ:

1. एक-पास थ्रु-होल क्षमता- डबल-पक्षीय प्रशोधनको पङ्क्तिबद्ध त्रुटिहरू हटाउँछ।

2. उच्च पक्ष अनुपात- 30:1 भन्दा बढी अनुपातहरू नियमित रूपमा प्राप्त गरिन्छ।

3. अल्ट्रा कम मेकानिकल बल- पानी जेट बल मात्र ~ 1 N हो, अल्ट्रा-पातलो वा कमजोर वेफरहरूको सुरक्षित प्रशोधन अनुमति दिन्छ।

4. सफा, स्ल्याग-मुक्त सतहहरू- लगातार फ्लसिङले मलबे हटाउँछ र पुन: जम्मा गर्न रोक्छ।

3. SiC मा उच्च-पक्ष-अनुपात माइक्रोहोलहरूको लागि पानी-निर्देशित लेजर अनुप्रयोगहरू

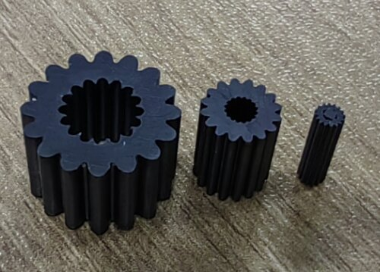

चित्र6। शुद्ध सिरेमिक कम्पोनेन्टहरू पानी-निर्देशित लेजर द्वारा प्रशोधन गरिन्छ

सामान्य क्षमताहरू समावेश छन्:

• प्रशोधन मोटाई दायरा: 0.05-60 मिमी (SiC, बोरन कार्बाइड सिरेमिक)

• न्यूनतम एपर्चर: ०.१ मिमी (मोटाईमा निर्भर)

• आयामी शुद्धता: ± ०.०१ मिमी

• सतहको नरमपन: ०.३–१ माइक्रोन

• उपकरण प्लेटफर्महरू: WL-DCS200 (200 × 240 मिमी कार्य क्षेत्र, 50-60 W) र WL-LCS500 (500 × 500 मिमी, 100-200 W)

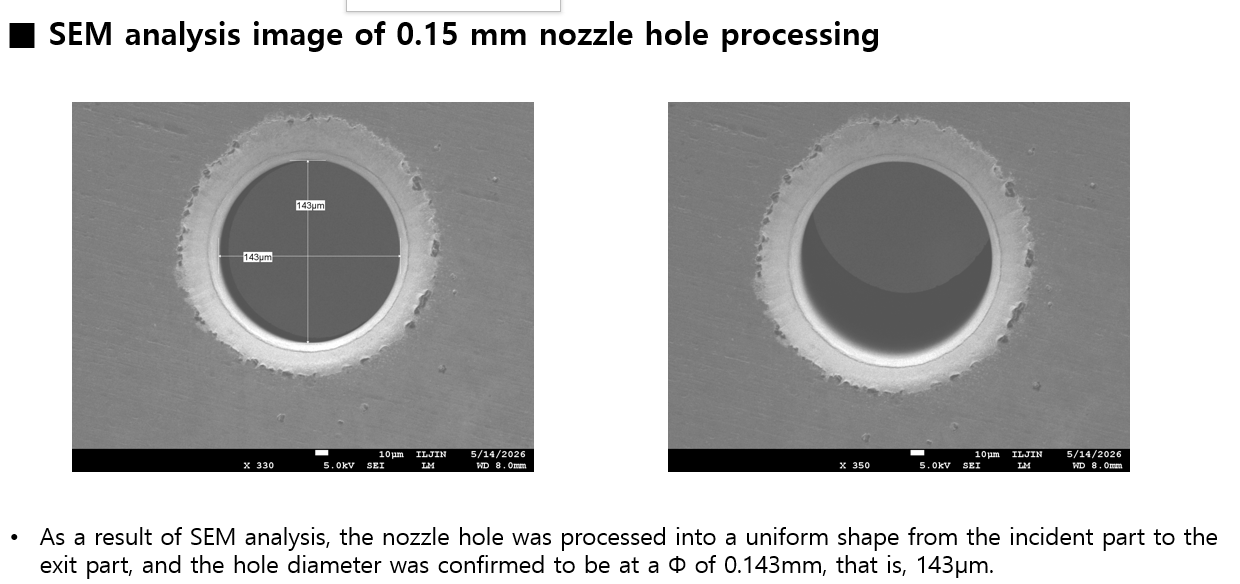

चित्र72mm SiC सब्सट्रेटमा इनलेटबाट आउटलेटसम्म प्वाल मार्फत Φ0.15mm एकसमानको ग्राहक SEM प्रमाणिकरण

परियोजना प्रमाण: 2 मिमी SiC मा Φ0.15 मिमी प्वाल

कोरियाली टेक्नोलोजी साझेदारसँगको सहकार्यमा, VeTek ले पाँच 35 मिमी व्यास, 2 मिमी बाक्लो एन-टाइप 4H-SiC सब्सट्रेटहरू प्रत्येकमा Φ0.15 मिमी थ्रु-होल समावेश गरेको छ। अन्तिम ग्राहकद्वारा गरिएको SEM विश्लेषणले पुष्टि गर्‍यो कि नोजल प्वालले लेजर-प्रवेश पक्षबाट बाहिर निस्कने पक्षमा एक समान बेलनाकार आकार कायम राखेको छ। भागहरू अर्को पुस्ताको लिथियम-आयन ब्याट्रीहरूको लागि सिलिकन मिश्र धातु एनोड सामग्री विकासमा मूल्याङ्कनको लागि स्वीकार गरियो।

4. FAQ

Q1: पानी-निर्देशित लेजर प्रक्रिया 2 mm SiC मा Φ0.15 मिमी भन्दा सानो प्वालहरू हुन सक्छ?

A: 2 mm मोटाईमा 0.15 mm भन्दा कम एपर्चरहरूको लागि प्राविधिक कठिनाइ तीव्र रूपमा बढ्छ। उत्पादन र ज्यामिति कायम राख्न पातलो सब्सट्रेटहरू (≤0.4 मिमी) मा साना प्वालहरू (जस्तै, 0.06 मिमी) सिफारिस गरिन्छ।

Q2: के प्रक्रिया साँच्चै एकल-पास हो?

A: हो। वाटर-जेट-निर्देशित बीमले एक निरन्तर सञ्चालनमा पूर्ण मोटाई मार्फत प्रचार गर्दछ, अगाडि र पछाडि ड्रिलिंगको गलत संरेखण जोखिम हटाउँछ।

Q3: कुन निरीक्षण डाटा प्रदान गर्न सकिन्छ?

A: आयामी मापन रिपोर्टहरू, प्वाल क्रस-सेक्शनको अप्टिकल र SEM छविहरू, र सतहको नरमपन डेटा प्रत्येक ब्याचसँग आपूर्ति गरिन्छ। पूर्ण प्रक्रिया भिडियोहरू गोप्य रहन्छन् तर नमूना ज्यामिति प्रमाणिकरण मानक हो।

5. निष्कर्ष

VeTek सेमीकन्डक्टरबाट वाटर-निर्देशित लेजर टेक्नोलोजीले कडा र भंगुर अर्धचालक सामग्रीहरूमा सटीक माइक्रो-सुविधाहरूको लागि भरपर्दो, उच्च-उपज मार्ग प्रदान गर्दछ। तपाईंलाई माइक्रो-होलहरू, प्रक्रिया उपकरणहरूको लागि सिरेमिक कम्पोनेन्टहरू, वा उन्नत CVD SiC / TaC कोटिंग्सहरू सहितको अनुकूलन SiC सब्सट्रेटहरू चाहिन्छ, हाम्रो इन्जिनियरिङ टोली तपाईंको अर्को परियोजनालाई समर्थन गर्न तयार छ।

हाम्रो अन्वेषण गर्नुहोस्SiC कोटिंग समाधान थप प्राविधिक विवरणहरूको लागि, वा तपाईंको विशिष्ट मेसिन आवश्यकताहरू छलफल गर्न हामीलाई सम्पर्क गर्नुहोस्।
