Ion बीम sputter स्रोतहरू ग्रिड

एक आयन बीम स्रोत एक प्लाज्मा स्रोत हो जुन ग्रिडसँग फिट हुन्छ र आयनहरू निकाल्न सक्षम हुन्छ। ओआईपीटी (अक्सफोर्ड इन्स्ट्रुमेन्ट्स प्लाज्मा टेक्नोलोजी) आयन बीम स्रोतमा तीन मुख्य कम्पोनेन्टहरू हुन्छन्: डिस्चार्ज चेम्बर, ग्रिड, र न्यूट्रलाइजर।

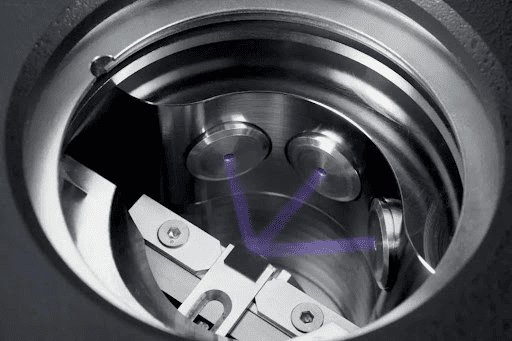

ZANLOM SPUTETES SPUTETER STIDER CRIDER COID कार्यरत

● डिस्चार्ज कोठाएक क्वार्टज वा एल्युमिनियम कक्ष रेडियो आवृत्तिको फ्रिक्वेन्सी एन्टेना द्वारा घेरिएको। यसको प्रभाव आईएनएनाको रेडियो-फ्रिक्वेन्सी क्षेत्र मार्फत, प्लाज्मा उत्पादन गर्दै। रेडियो आवृत्तिको क्षेत्र निःशुल्क इलेक्ट्रोनहरू उत्साहित गर्दछ, ग्यास परमाणुहरू आयन र इलेक्ट्रोनमा विभाजन गर्न ग्यास परमाणुहरूमा विभाजित गर्न, जसले फलस्वरूपले प्लाज्मा उत्पादन गर्दछ। प्रत्याही कक्षमा आरएफ एन्टोनाको अन्त्य भोल्टेज एकदम उच्च छ, जसमा यसमा आईएनएसमा एक विद्युत् प्रभाव पार्छ, जसले तिनीहरूलाई उच्च ऊर्जा its बनाउँदछ।

● ग्रिडको भूमिकाion को स्रोत माव्वी गर्न र आवश्यक उर्जामा तिनीहरूलाई गति गर्न को लागी हो। ओआईपीटीको ग्रिड एक विशिष्ट लेआउट ढाँचाको साथ 2 ~ g ग्रिडहरू मिलेर बनेको छ, जुन एक फराकिलो आरूप बीम गठन गर्न सकिन्छ। ग्रिडका डिजाइन सुविधाहरू स्पोकनिंग र घुमावुरी सामेल छन्, जुन आयमको उर्जालाई नियन्त्रण गर्न आवेदन आवश्यकताहरू अनुसार समायोजित गर्न सकिन्छ।

● एक तटस्थकर्ताआयन मैदानको आयिक चार्जलाई बेप्रट गर्न प्रयोग गरिएको इलेक्ट्रोन स्रोत हो, ion को बीम को विचलन कम गर्नुहोस्, र चिप वा स्पिटिंग लक्ष्य को सतह मा चार्ज गर्न रोक्नुहोस्। अपरिवर्तनीय परिणामका लागि बिभिन्न प्यारामिटरहरूलाई सन्तुलनमा राख्न तटस्थ र अन्य प्यारामिटरहरू बीचको अन्तर्क्रिया अनुकूलन गर्नुहोस्। आयन बीमनको विचलन धेरै प्यारामिटरहरू द्वारा प्रभावित छ, ग्यास तितरबितर र विभिन्न भोल्टेज र वर्तमान प्यारामिटर सहित।

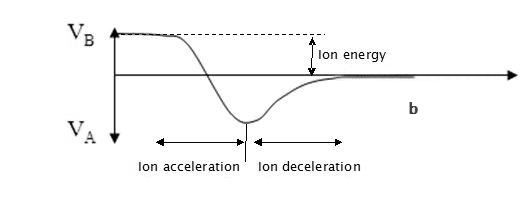

OIPT ition ion बीज स्रोत को प्रक्रिया क्वार्ट्जमा इलेक्ट्रोस्टेटिक स्क्रिन राखेर र तीन-ग्रिड संरचना अपनाएर। इलेक्ट्रोस्टेटिक स्क्रिनले इलेक्ट्रोस्टेटिक क्षेत्र ion को स्रोत प्रविष्ट गर्न र प्रभावकारी रूपमा आन्तरिक सजीव तहको बयान रोक्दछ। तीन-ग्रिड संरचनामा ढाल ग्रिड, दर्द्रुट ग्रिड र निराकरण ग्रिड समावेश गर्दछ, जसले आयनलाई जोडीको अभियान र दक्षता सुधार गर्न सक्छ.

चित्र 1. बीम भोल्टेजमा स्रोत भित्र प्लाज्मा

चित्र २। बीम भोल्टेजमा प्लाज्मा भित्रको स्रोत

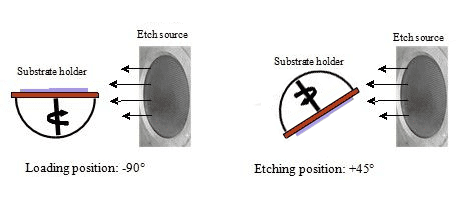

चित्र 3. आयन बीम नक्काशी र निक्षेप प्रणालीको योजनाबद्ध रेखाचित्र

नक्काशी प्रविधिहरू मुख्य रूपमा दुई कोटिमा पर्छन्:

● अक्रिय ग्यासहरू (IBE) सँग आयन बीम इचिङ: यो विधिमा नक्काशीका लागि आर्गन, क्सीनन, नियोन वा क्रिप्टन जस्ता निष्क्रिय ग्यासहरू प्रयोग गरिन्छ। IBE ले भौतिक नक्काशी प्रदान गर्दछ र सुन, प्लेटिनम, र प्यालेडियम जस्ता धातुहरूको प्रशोधन गर्न अनुमति दिन्छ, जुन सामान्यतया प्रतिक्रियाशील आयन नक्काशीको लागि अनुपयुक्त हुन्छन्। बहु-तह सामग्रीहरूको लागि, IBE यसको सरलता र दक्षताको कारणले रुचाइएको विधि हो, जस्तै चुम्बकीय रैन्डम एक्सेस मेमोरी (MRAM) जस्ता यन्त्रहरूको उत्पादनमा देखिन्छ।

● प्रतिक्रियात्मक आयन बीम इचिङ (RIBE): RIBE ले आर्गन जस्ता निष्क्रिय ग्यासहरू बनाउन SF6, CHF3, CF4, O2, वा Cl2 जस्ता रासायनिक प्रतिक्रियाशील ग्यासहरू थप्छ। यो प्रविधिले रासायनिक प्रतिक्रियाको परिचय दिएर नक्काशी दर र सामग्री चयनशीलता बढाउँछ। RIBE या त नक्काशी स्रोत मार्फत वा सब्सट्रेट प्लेटफर्ममा चिप वरपरको वातावरण मार्फत पेश गर्न सकिन्छ। पछिल्लो विधि, जसलाई केमिकली असिस्टेड आयन बीम इचिङ (CAIBE) भनिन्छ, यसले उच्च दक्षता प्रदान गर्दछ र नियन्त्रित नक्काशी विशेषताहरूको लागि अनुमति दिन्छ।

Ion बीम ईक्लि ing ले सामग्री प्रोसेसिंगको क्षेत्रमा सुविधाहरूको दायरा प्रदान गर्दछ। यो यसको क्षमतामा atch विविध सामग्रीहरूमा जलगैमा फैलिएको, परम्परागत एक्स्टेन्सीहरूले प्रविधिको लागि परम्परागत रूपमा चुनौतीपूर्णहरूलाई। यसबाहेक, विधिले नमूना झुकाव मार्फत साइडवाल प्रोफाइलहरूको आकारको लागि अनुमति दिन्छ, EXCHING प्रक्रियाको सटीकता बढाउँदै। रासायनिक प्रतिक्रियाकारी ग्यासहरू प्रस्तुत गरेर, आयोम ईक्ले enching मा ईच रेटहरू जोड दिन सक्दछ, सामग्री हटाउने माध्यमबाट द्रुत गतिमा।

टेक्नोलोजीले आयन बीम वर्तमान र ऊर्जा जस्ता महत्वपूर्ण प्यारामिटरहरूमा स्वतन्त्र नियन्त्रण पनि प्रदान गर्दछ, अनुकूल र सटीक नक्काशी प्रक्रियाहरूको सुविधा दिन्छ। उल्लेखनीय रूपमा, आयन बीम नक्काशीले निरन्तर र भरपर्दो परिणामहरू सुनिश्चित गर्दै असाधारण परिचालन दोहोर्याउने क्षमताको गर्व गर्दछ। थप रूपमा, यसले उल्लेखनीय नक्काशी एकरूपता प्रदर्शन गर्दछ, सतहहरूमा लगातार सामग्री हटाउनको लागि महत्त्वपूर्ण। यसको व्यापक प्रक्रिया लचिलोपनको साथ, आयन बीम नक्काशी सामग्री निर्माण र माइक्रोफेब्रिकेसन अनुप्रयोगहरूमा बहुमुखी र शक्तिशाली उपकरणको रूपमा खडा छ।

किन Vetek अर्धचालक ग्रेफाइट सामग्री आयन बीम ग्रिड बनाउन उपयुक्त छ?

● चालकता: ग्रेफाइटले उत्कृष्ट चालकता प्रदर्शन गर्दछ, जुन आयन बीम ग्रिडहरूको लागि प्रभावकारी रूपमा त्वरण वा ढिलाइको लागि आयन बीमहरू मार्गदर्शन गर्न महत्त्वपूर्ण छ।

● रासायनिक स्थिरता: ग्रेफाइट रासायनिक रूपमा स्थिर छ, रासायनिक क्षरण र क्षरणको प्रतिरोध गर्न सक्षम छ, यसरी संरचनात्मक अखण्डता र प्रदर्शन स्थिरता कायम राख्छ।

● यान्त्रिक शक्ति: ग्रेफाइटमा आयन बीम प्रवेगको समयमा उत्पन्न हुन सक्ने बल र दबाबहरूको सामना गर्न पर्याप्त मेकानिकल बल र स्थिरता हुन्छ।

● तापमान स्थिरता: ग्रेफाइटले उच्च तापमानमा राम्रो स्थिरता देखाउँछ, यसलाई असफलता वा विकृति बिना आयन बीम उपकरण भित्र उच्च-तापमान वातावरण सामना गर्न सक्षम बनाउँछ।

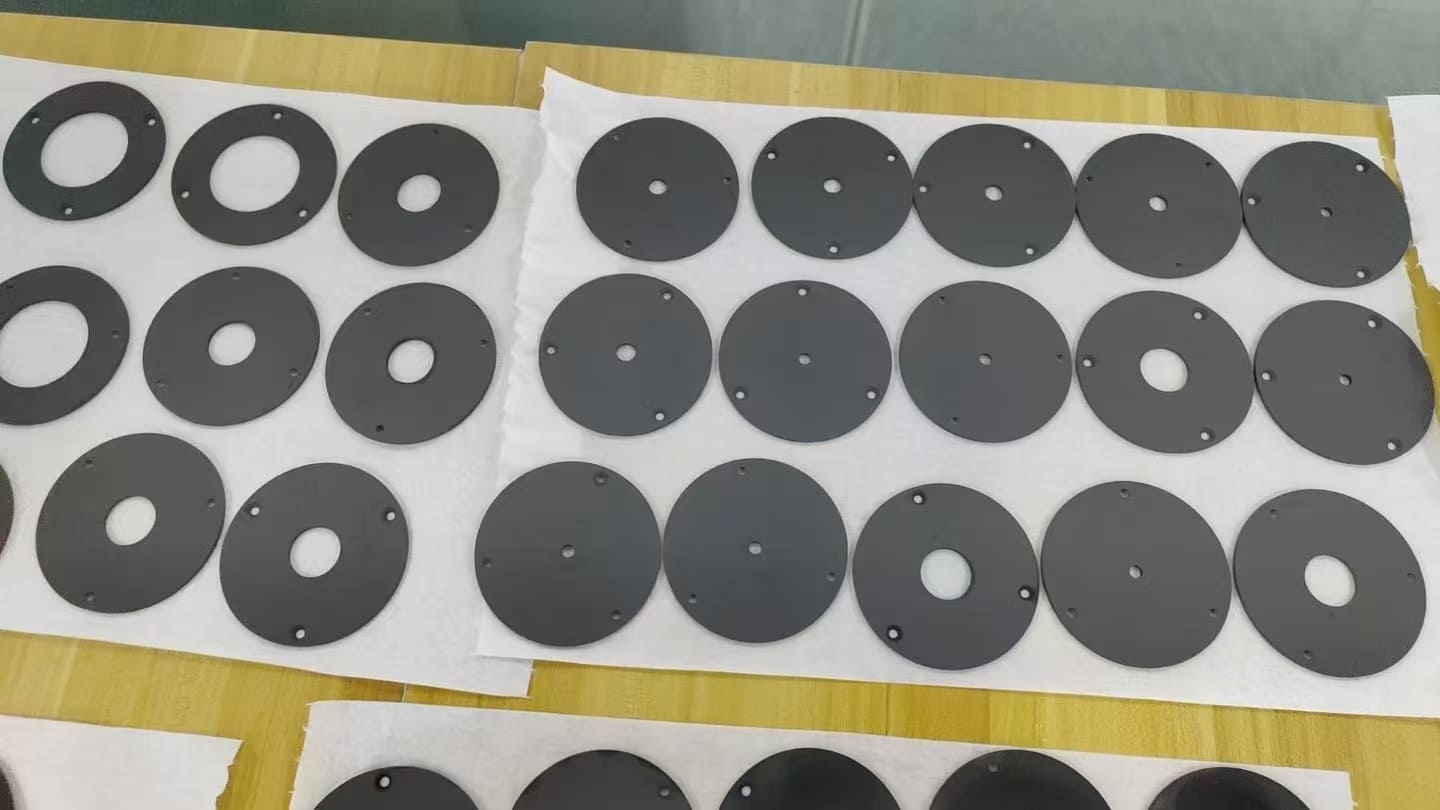

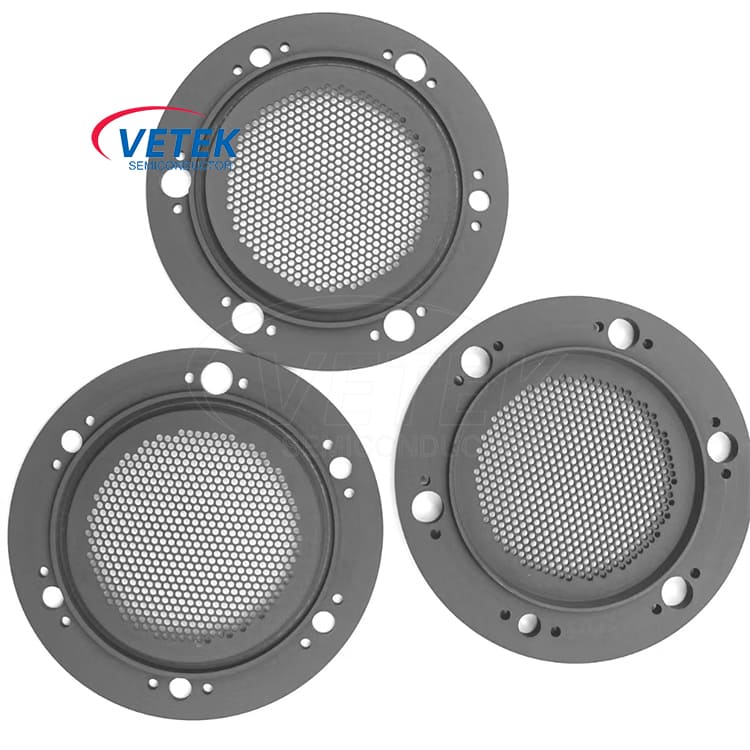

VETEK SEMIMonducore ion बीज स्पट सर्टर क्षेत्रहरू ग्रिड उत्पादनहरू:
