SiC वृद्धिमा अदृश्य बाधा: किन 7N बल्क CVD SiC कच्चा माल परम्परागत पाउडर प्रतिस्थापन गर्दैछ

सिलिकन कार्बाइड (SiC) अर्धचालकहरूको संसारमा, अधिकांश स्पटलाइटहरू 8-इन्च एपिटेक्सियल रिएक्टरहरूमा वा वेफर पालिसिङको जटिलताहरूमा चम्किन्छन्। यद्यपि, यदि हामीले आपूर्ति शृङ्खलालाई सुरुदेखि नै पत्ता लगायौं भने - भौतिक भाप यातायात (PVT) फर्नेस भित्र - मौलिक "भौतिक क्रान्ति" चुपचाप भइरहेको छ।

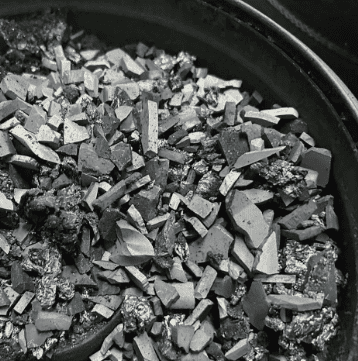

वर्षौंको लागि, संश्लेषित SiC पाउडर उद्योग workhorse भएको छ। तर उच्च उपज र मोटो क्रिस्टल बोल्सको माग लगभग जुनूनी हुन्छ, परम्परागत पाउडरको भौतिक सीमाहरू ब्रेकिंग बिन्दुमा पुग्छन्। यही कारण हो7N थोक CVD SiC कच्चा मालपरिधिबाट प्राविधिक छलफलको केन्द्रमा सरेको छ ।

एक अतिरिक्त दुई "नौ" को वास्तवमा के मतलब छ?
अर्धचालक सामग्रीहरूमा, 5N (99.999%) बाट 7N (99.99999%) सम्मको छलांग एउटा सानो सांख्यिकीय ट्वीक जस्तो देखिन सक्छ, तर परमाणु स्तरमा, यो कुल खेल-परिवर्तक हो।

परम्परागत पाउडरहरू प्राय: संश्लेषणको समयमा पेश गरिएको ट्रेस धातु अशुद्धताहरूसँग संघर्ष गर्छन्। यसको विपरित, केमिकल वाष्प डिपोजिसन (CVD) मार्फत उत्पादित थोक सामग्रीले अशुद्धता सांद्रतालाई भाग-प्रति-बिलियन (ppb) स्तरसम्म लैजान सक्छ। ती बढ्दो उच्च-शुद्धता अर्ध-इन्सुलेटिंग (HPSI) क्रिस्टलहरूका लागि, शुद्धताको यो स्तर एक भ्यानिटी मेट्रिक मात्र होइन - यो एक आवश्यकता हो। अल्ट्रा-कम नाइट्रोजन (N) सामग्री प्राथमिक कारक हो जसले सब्सट्रेटले RF अनुप्रयोगहरूको माग गर्न आवश्यक उच्च प्रतिरोधात्मकता कायम गर्न सक्छ कि भनेर निर्धारण गर्दछ।

"कार्बन डस्ट" प्रदूषण समाधान गर्दै: क्रिस्टल दोषहरूको लागि भौतिक समाधान

क्रिस्टल ग्रोथ फर्नेसको वरिपरि समय बिताउने जो कोहीलाई थाहा छ कि "कार्बन समावेशन" अन्तिम दुःस्वप्न हो।

स्रोतको रूपमा पाउडर प्रयोग गर्दा, 2000 डिग्री सेल्सियस भन्दा बढि तापक्रमले प्रायः सूक्ष्म कणहरूलाई ग्राफिटाइज वा पतन गर्न निम्त्याउँछ। यी साना, अनन्कोर गरिएको "कार्बन डस्ट" कणहरू ग्यास प्रवाहहरूद्वारा बोक्न सकिन्छ र क्रिस्टल ग्रोथ इन्टरफेसमा सिधै अवतरण गर्न सकिन्छ, विस्थापन वा समावेशहरू सिर्जना गर्ने जसले सम्पूर्ण वेफरलाई प्रभावकारी रूपमा स्क्र्याप गर्दछ।

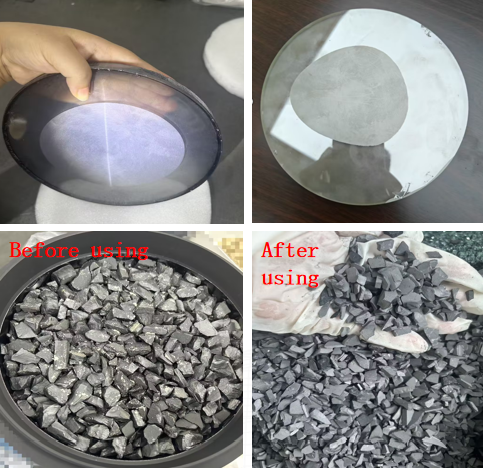

CVD-SiC बल्क सामग्री फरक तरिकाले सञ्चालन गर्दछ। यसको घनत्व लगभग सैद्धान्तिक छ, यसको मतलब यो बालुवाको थुप्रो भन्दा पग्लिने बरफको ब्लक जस्तै व्यवहार गर्दछ। यो सतहबाट समान रूपमा उदात्त हुन्छ, भौतिक रूपमा धुलोको स्रोतलाई काट्छ। यो "स्वच्छ वृद्धि" वातावरणले ठूला-व्यास 8-इन्च क्रिस्टलहरूको उत्पादनलाई धक्का दिन आवश्यक आधारभूत स्थिरता प्रदान गर्दछ।

काइनेटिक्स: ०.८ मिमी/घन्टा गति सीमा तोड्दै

विकास दर लामो समयदेखि SiC उत्पादकताको "अकिलिस एड़ी" भएको छ। परम्परागत सेटअपहरूमा, दरहरू सामान्यतया 0.3 - 0.8mm/h को बीचमा होभर गर्दछ, जसले वृद्धि चक्र एक हप्ता वा सोभन्दा बढी समयसम्म रहन्छ।

किन थोक सामग्रीमा स्विच गर्दा यी दरहरू 1.46mm/h मा धकेल्न सक्छ? यो थर्मल क्षेत्र भित्र मास स्थानान्तरण दक्षता मा तल आउँछ:

1. अनुकूलित प्याकिङ घनत्व:क्रुसिबलमा बल्क सामग्रीको संरचनाले थप स्थिर र खडा तापक्रम ढाँचा कायम राख्न मद्दत गर्दछ। आधारभूत थर्मोडायनामिक्सले हामीलाई बताउँछ कि ठूलो ढाँचाले ग्यास चरण यातायातको लागि बलियो ड्राइभिङ बल प्रदान गर्दछ।

2. Stoichiometric ब्यालेन्स:बृद्धिको शुरुवातमा "सि-रिच" र अन्त्यमा "सी-रिच" हुनुको सामान्य टाउको दुखाइलाई सहज बनाउँदै बल्क सामग्री अधिक अनुमानित रूपमा उत्कृष्ट हुन्छ।

यो अन्तर्निहित स्थिरताले क्रिस्टलहरूलाई संरचनात्मक गुणस्तरमा सामान्य व्यापार-अफ बिना बाक्लो र छिटो बढ्न अनुमति दिन्छ।

निष्कर्ष: 8-इन्च युगको लागि अपरिहार्यता

उद्योगले 8 इन्च उत्पादन तर्फ पूर्ण रूपमा पिभोट गर्दा, त्रुटिको लागि मार्जिन गायब भएको छ। उच्च-शुद्धता बल्क सामग्रीहरूमा संक्रमण अब "प्रयोगात्मक स्तरवृद्धि" मात्र होइन - यो उच्च-उपज, उच्च-गुणस्तर परिणामहरू पछ्याउने निर्माताहरूको लागि तार्किक विकास हो।

पाउडरबाट बल्कमा सार्नु आकारमा परिवर्तन मात्र होइन; यो तल्लो तहबाट PVT प्रक्रियाको आधारभूत पुनर्निर्माण हो।
