सिलिकन epitaxy को विशेषताहरु

सिलिकन एपिटेक्सीआधुनिक अर्धचालक निर्माण मा एक महत्वपूर्ण आधारभूत प्रक्रिया हो। यसले विशिष्ट क्रिस्टल संरचना, मोटाई, डोपिङ एकाग्रता र सटीक रूपमा पालिश गरिएको एकल-क्रिस्टल सिलिकन सब्सट्रेटमा टाइपको साथ एकल-क्रिस्टल सिलिकन पातलो फिल्महरूको एक वा बढी तहहरू बढाउने प्रक्रियालाई जनाउँछ। यो बढेको फिल्मलाई एपिटेक्सियल लेयर (एपिटेक्सियल लेयर वा एपि लेयर) भनिन्छ र एपिटेक्सियल लेयर भएको सिलिकन वेफरलाई एपिटेक्सियल सिलिकन वेफर भनिन्छ। यसको मुख्य विशेषता भनेको भर्खरै बढेको एपिटेक्सियल सिलिकन तह क्रिस्टलोग्राफीमा सब्सट्रेट जाली संरचनाको निरन्तरता हो, सब्सट्रेटको रूपमा समान क्रिस्टल अभिमुखीकरण कायम राख्दै, एक उत्तम एकल क्रिस्टल संरचना बनाउँदै। यसले एपिटेक्सियल लेयरलाई सब्सट्रेट भन्दा फरक बिजुली गुणहरू ठीकसँग डिजाइन गर्न अनुमति दिन्छ, यसरी उच्च प्रदर्शन अर्धचालक उपकरणहरूको निर्माणको लागि आधार प्रदान गर्दछ।

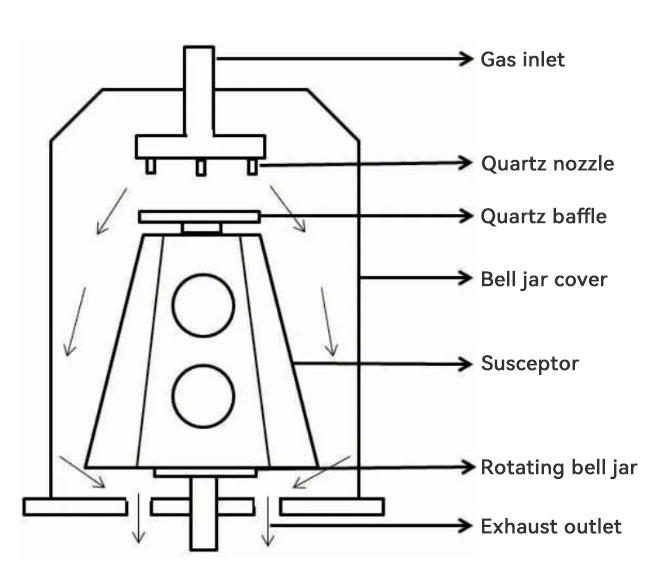

सिलिकन एपिटेक्सीको लागि ठाडो एपिटेक्सियल ससेप्टर

Ⅰ सिलिकन एपिटेक्सी के हो?

1) परिभाषा: सिलिकन एपिटेक्सी एक प्रविधि हो जसले सिलिकन परमाणुहरूलाई रासायनिक वा भौतिक विधिहरूद्वारा एकल-क्रिस्टल सिलिकन सब्सट्रेटमा जम्मा गर्छ र तिनीहरूलाई नयाँ एकल-क्रिस्टल सिलिकन पातलो फिल्म बढाउनको लागि सब्सट्रेट जाली संरचना अनुसार व्यवस्थित गर्दछ।

2) जाली मिलान: मुख्य विशेषता एपिटेक्सियल वृद्धिको क्रमबद्धता हो। जम्मा गरिएका सिलिकन परमाणुहरू अनियमित रूपमा स्ट्याक गरिएका छैनन्, तर सब्सट्रेटको सतहमा परमाणुहरूद्वारा प्रदान गरिएको "टेम्प्लेट" को मार्गदर्शन अन्तर्गत सब्सट्रेटको क्रिस्टल अभिविन्यास अनुसार व्यवस्थित गरिएको छ, परमाणु-स्तर सटीक प्रतिकृति प्राप्त गर्दै। यसले सुनिश्चित गर्दछ कि एपिटेक्सियल तह एक उच्च-गुणस्तर एकल क्रिस्टल हो, सट्टा polycrystalline वा आकाररहित।

3) नियन्त्रण क्षमता: सिलिकन एपिटेक्सी प्रक्रियाले वृद्धि तहको मोटाई (न्यानोमिटरबाट माइक्रोमिटरसम्म), डोपिङ प्रकार (N-प्रकार वा P-प्रकार), र डोपिङ एकाग्रताको सटीक नियन्त्रण गर्न अनुमति दिन्छ। यसले विभिन्न विद्युतीय गुण भएका क्षेत्रहरूलाई एउटै सिलिकन वेफरमा गठन गर्न अनुमति दिन्छ, जुन जटिल एकीकृत सर्किटहरू निर्माण गर्ने कुञ्जी हो।

4) इन्टरफेस विशेषताहरु: एपिटेक्सियल तह र सब्सट्रेट बीच एक इन्टरफेस बनाइन्छ। आदर्श रूपमा, यो इन्टरफेस परमाणु रूपमा समतल र प्रदूषण-मुक्त छ। यद्यपि, इन्टरफेसको गुणस्तर एपिटेक्सियल तहको प्रदर्शनको लागि महत्वपूर्ण छ, र कुनै पनि दोष वा प्रदूषणले उपकरणको अन्तिम प्रदर्शनलाई असर गर्न सक्छ।

Ⅱ। सिलिकन एपिटेक्सीको सिद्धान्तहरू

सिलिकनको एपिटेक्सियल वृद्धि मुख्यतया सिलिकन परमाणुहरूलाई सब्सट्रेटको सतहमा माइग्रेट गर्न र संयोजनको लागि सबैभन्दा कम ऊर्जा जाली स्थिति फेला पार्नको लागि सही ऊर्जा र वातावरण प्रदान गर्नमा निर्भर गर्दछ। अहिले सबैभन्दा बढी प्रयोग हुने प्रविधि भनेको केमिकल भाप डिपोजिसन (CVD) हो।

रासायनिक वाष्प निक्षेप (CVD): यो सिलिकन एपिटेक्सी प्राप्त गर्न मुख्यधारा विधि हो। यसका आधारभूत सिद्धान्तहरू हुन्:

● पूर्ववर्ती यातायात: सिलिकन तत्व (पूर्ववर्ती), जस्तै silane (SiH4), dichlorosilane (SiH2Cl2) वा trichlorosilane (SiHCl3), र डोपन्ट ग्यास (जस्तै N-प्रकार डोपिङको लागि phosphine PH3 र P-type माइपोर्ट उच्च डोपिङको लागि diborane B2H6) मा ग्यासहरू छन्। प्रतिक्रिया कक्ष।

● सतह प्रतिक्रिया: उच्च तापक्रममा (सामान्यतया ९०० डिग्री सेल्सियस र १२०० डिग्री सेल्सियसको बीचमा), यी ग्यासहरू तातो सिलिकन सब्सट्रेटको सतहमा रासायनिक विघटन वा प्रतिक्रियाबाट गुज्र्छन्। उदाहरण को लागी, SiH4→Si(ठोस)+2H2(ग्यास)।

● सतह माइग्रेसन र न्यूक्लिएशन: विघटन द्वारा उत्पादित सिलिकन परमाणुहरू सब्सट्रेट सतहमा सोखिन्छन् र सतहमा माइग्रेट हुन्छन्, अन्ततः संयोजन गर्न र नयाँ एकल बनाउन सुरु गर्नको लागि सही जाली साइट फेला पार्छ।क्रिस्टल तह। epitaxial वृद्धि सिलिकन को गुणस्तर धेरै हदसम्म यो चरण को नियन्त्रण मा निर्भर गर्दछ।

● स्तरित वृद्धि: भर्खरै जम्मा गरिएको परमाणु तहले सब्सट्रेटको जाली संरचनालाई लगातार दोहोर्याउँछ, तहले तह बढ्छ, र एक विशिष्ट मोटाईको साथ एपिटेक्सियल सिलिकन तह बनाउँछ।

कुञ्जी प्रक्रिया प्यारामिटरहरू: सिलिकन एपिटाक्सी प्रक्रियाको गुणस्तर सख्त रूपमा नियन्त्रण गरिन्छ, र मुख्य मापदण्डहरू समावेश छन्:

● तापक्रम: प्रतिक्रिया दर, सतह गतिशीलता र दोष गठनलाई असर गर्छ।

● दबाब: ग्याँस यातायात र प्रतिक्रिया मार्गलाई असर गर्छ।

● ग्यास प्रवाह र अनुपात: विकास दर र डोपिङ एकाग्रता निर्धारण गर्दछ।

● सब्सट्रेट सतह सफाई: कुनै पनि प्रदूषक दोषहरूको उत्पत्ति हुन सक्छ।

● अन्य प्रविधिहरू: यद्यपि CVD मुख्यधारा हो, Molecular Beam Epitaxy (MBE) जस्ता प्रविधिहरू पनि सिलिकन एपिटेक्सीको लागि प्रयोग गर्न सकिन्छ, विशेष गरी R&D वा विशेष अनुप्रयोगहरूमा जसलाई उच्च सटीक नियन्त्रण चाहिन्छ।MBE ले सिलिकन स्रोतहरूलाई अल्ट्रा-उच्च भ्याकुम वातावरणमा वाष्पीकरण गर्छ, र परमाणु वा आणविक बीमहरू विकासको लागि सब्सट्रेटमा प्रत्यक्ष रूपमा प्रक्षेपित हुन्छन्।

Ⅲ सेमीकन्डक्टर निर्माणमा सिलिकन एपिटाक्सी टेक्नोलोजीको विशिष्ट अनुप्रयोगहरू

सिलिकन एपिटाक्सी टेक्नोलोजीले सिलिकन सामग्रीको आवेदन दायरालाई धेरै विस्तार गरेको छ र धेरै उन्नत अर्धचालक उपकरणहरूको निर्माणको एक अपरिहार्य भाग हो।

● CMOS प्रविधि: उच्च-प्रदर्शन तर्क चिप्स (जस्तै CPUs र GPUs) मा, कम डोप गरिएको (P− वा N−) एपिटाक्सियल सिलिकन तह प्रायः भारी डोप गरिएको (P+ वा N+) सब्सट्रेटमा हुर्कन्छ। यो एपिटेक्सियल सिलिकन वेफर संरचनाले प्रभावकारी रूपमा ल्याच-अप प्रभाव (ल्याच-अप) लाई दबाउन सक्छ, उपकरणको विश्वसनीयता सुधार गर्न सक्छ, र सब्सट्रेटको कम प्रतिरोध कायम राख्न सक्छ, जुन वर्तमान प्रवाह र गर्मी अपव्ययको लागि अनुकूल छ।

● द्विध्रुवी ट्रान्जिस्टर (BJT) र BiCMOS: यी उपकरणहरूमा, आधार वा कलेक्टर क्षेत्र जस्ता संरचनाहरू सही रूपमा निर्माण गर्न सिलिकन एपिटेक्सी प्रयोग गरिन्छ, र ट्रान्जिस्टरको लाभ, गति र अन्य विशेषताहरू डोपिङ एकाग्रता र एपिटेक्सियल तहको मोटाई नियन्त्रण गरेर अनुकूलित गरिन्छ।

● छवि सेन्सर (CIS): केही छवि सेन्सर अनुप्रयोगहरूमा, एपिटेक्सियल सिलिकन वेफर्सले पिक्सेलको बिजुली अलगावलाई सुधार गर्न सक्छ, क्रसस्टक घटाउन सक्छ, र फोटोइलेक्ट्रिक रूपान्तरण दक्षतालाई अनुकूलन गर्न सक्छ। एपिटेक्सियल तहले सफा र कम दोषरहित सक्रिय क्षेत्र प्रदान गर्दछ।

● उन्नत प्रक्रिया नोडहरू: यन्त्रको आकार घट्दै जाँदा, भौतिक गुणहरूको लागि आवश्यकताहरू उच्च र उच्च हुँदै गइरहेका छन्। सिलिकन एपिटाक्सी टेक्नोलोजी, चयनात्मक एपिटेक्सियल ग्रोथ (SEG) सहित, वाहक गतिशीलता सुधार गर्न र यसरी ट्रान्जिस्टरहरूको गति बढाउनको लागि विशेष क्षेत्रहरूमा तनावग्रस्त सिलिकन वा सिलिकन जर्मेनियम (SiGe) एपिटेक्सियल तहहरू बढाउन प्रयोग गरिन्छ।

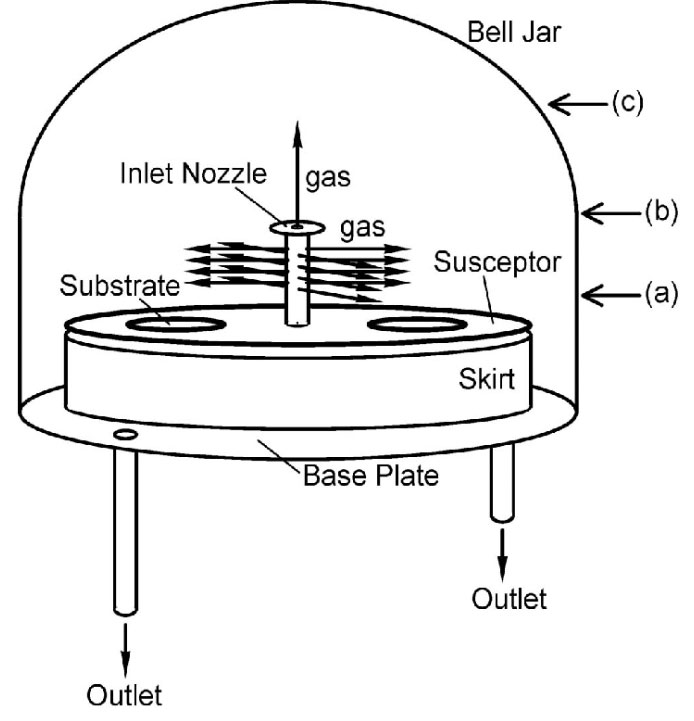

सिलिकन एपिटेक्सीको लागि होरिजनल एपिटेक्सियल ससेप्टर

Ⅳ।सिलिकन एपिटेक्सी टेक्नोलोजीको समस्या र चुनौतीहरू

यद्यपि सिलिकन एपिटाक्सी टेक्नोलोजी परिपक्व र व्यापक रूपमा प्रयोग गरिएको छ, सिलिकन प्रक्रियाको एपिटेक्सियल वृद्धिमा अझै पनि केही चुनौतीहरू र समस्याहरू छन्:

● दोष नियन्त्रण: विभिन्न क्रिस्टल दोषहरू जस्तै स्ट्याकिंग त्रुटिहरू, विस्थापनहरू, स्लिप लाइनहरू, आदि एपिटेक्सियल वृद्धिको समयमा उत्पन्न हुन सक्छ। यी दोषहरूले यन्त्रको विद्युतीय प्रदर्शन, विश्वसनीयता र उपजलाई गम्भीर रूपमा असर गर्न सक्छ। दोषहरू नियन्त्रण गर्न एकदमै सफा वातावरण, अनुकूलित प्रक्रिया प्यारामिटरहरू, र उच्च-गुणस्तर सब्सट्रेटहरू आवश्यक पर्दछ।

● एकरूपता: ठूलो आकारको सिलिकन वेफर्स (जस्तै 300mm) मा एपिटेक्सियल तह मोटाई र डोपिङ एकाग्रताको पूर्ण एकरूपता प्राप्त गर्नु निरन्तर चुनौती हो। गैर-एकरूपताले एउटै वेफरमा उपकरण प्रदर्शनमा भिन्नता ल्याउन सक्छ।

● अटोडोपिङ: एपिटेक्सियल बृद्धि प्रक्रियाको क्रममा, सब्सट्रेटमा उच्च-सांद्रता डोपेन्टहरू बढ्दो एपिटेक्सियल तहमा ग्यास फेज डिफ्युजन वा सॉलिड-स्टेट डिफ्युजनको माध्यमबाट प्रवेश गर्न सक्छन्, जसले एपिटेक्सियल तह डोपिङ एकाग्रता अपेक्षित मानबाट विचलित हुन सक्छ, विशेष गरी एपिटेक्सियल तह र सब्सट्रेट बीचको इन्टरफेसको नजिक। यो सिलिकन एपिटेक्सी प्रक्रियामा सम्बोधन गर्न आवश्यक मुद्दाहरू मध्ये एक हो।

● सतह आकार विज्ञान: एपिटेक्सियल तहको सतह धेरै समतल रहनुपर्छ, र कुनै पनि खुरदरा वा सतह दोष (जस्तै धुंध) ले लिथोग्राफी जस्ता पछिल्ला प्रक्रियाहरूलाई असर गर्नेछ।

● लागत: साधारण पालिश गरिएको सिलिकन वेफर्सको तुलनामा, एपिटेक्सियल सिलिकन वेफर्सको उत्पादनले अतिरिक्त प्रक्रिया चरणहरू र उपकरण लगानी थप्छ, परिणामस्वरूप उच्च लागतहरू।

● चयनात्मक एपिटेक्सीको चुनौतीहरू: उन्नत प्रक्रियाहरूमा, चयनात्मक एपिटेक्सियल वृद्धि (विशेष क्षेत्रहरूमा मात्र वृद्धि) प्रक्रिया नियन्त्रणमा उच्च मागहरू राख्छ, जस्तै वृद्धि दरको चयनशीलता, पार्श्व अतिवृद्धि नियन्त्रण, आदि।

Ⅴ।निष्कर्ष

एक प्रमुख अर्धचालक सामग्री तयारी प्रविधिको रूपमा, को मुख्य विशेषतासिलिकन एपिटेक्सीएकल-क्रिस्टल सिलिकन सब्सट्रेटहरूमा विशिष्ट विद्युतीय र भौतिक गुणहरूको साथ उच्च-गुणवत्ताको एकल-क्रिस्टल एपिटेक्सियल सिलिकन तहहरू सही रूपमा बढ्न सक्ने क्षमता हो। सिलिकन एपिटेक्सी प्रक्रियामा तापमान, दबाब, र वायुप्रवाह जस्ता प्यारामिटरहरूको सटीक नियन्त्रणको माध्यमबाट, तह मोटाई र डोपिङ वितरण विभिन्न सेमीकन्डक्टर अनुप्रयोगहरू जस्तै CMOS, पावर उपकरणहरू, र सेन्सरहरूको आवश्यकताहरू पूरा गर्न अनुकूलित गर्न सकिन्छ।

यद्यपि सिलिकनको एपिटेक्सियल वृद्धिले दोष नियन्त्रण, एकरूपता, सेल्फ-डोपिङ, र लागत जस्ता चुनौतीहरूको सामना गर्दछ, टेक्नोलोजीको निरन्तर विकासको साथ, सिलिकन एपिटेक्सी अझै पनि प्रदर्शन सुधार र सेमीकन्डक्टर उपकरणहरूको कार्यात्मक नवाचारलाई बढावा दिनको लागि कोर ड्राइभिङ फोर्सहरू मध्ये एक हो, र एपिटेक्सियल म्यान सिलिकन वाफेरिङमा यसको स्थिति छ।
