कसरी TaC कोटिंगले PVT अनुप्रयोगहरूमा SiC क्रिस्टल वृद्धि बढाउँछ

कसरी TaC कोटिंगले PVT अनुप्रयोगहरूमा SiC क्रिस्टल वृद्धि बढाउँछ

सिलिकन कार्बाइड (SiC) ले अब इलेक्ट्रिक वाहन पावरट्रेन, नवीकरणीय उर्जा कन्भर्टरहरू, र उच्च-फ्रिक्वेन्सी पावर मोड्युलहरूमा देखिएका धेरै प्रगतिहरू रेखांकित गर्दछ। उत्पादन अर्थशास्त्र र उपकरण प्रदर्शन दुवै SiC क्रिस्टल आयामहरू विस्तार गर्न, ब्याच उपज बढाउन, र दोष जनसंख्या दमन मा निर्भर गर्दछ। यी लक्ष्यहरू पूरा गर्न फाइन-ट्यून गरिएको प्रक्रिया रेसिपीहरू भन्दा बढी माग गर्दछ। थर्मल फिल्ड सामग्रीको अखण्डता र दीर्घायु समान रूपमा निर्णायक हुन्छ, विशेष गरी भौतिक भाप यातायात (PVT) भट्टी भित्रको आक्रामक अवस्थाहरूलाई दिइन्छ।

ग्रेफाइट भागहरूको लागि सतह इन्जिनियरिङ विकल्पहरू मध्ये, ट्यान्टलम कार्बाइड (TaC) को रासायनिक वाष्प निक्षेप (CVD) मापनयोग्य कर्षण प्राप्त भएको छ। यो कोटिंगले सब्सट्रेटलाई मात्र ढाल गर्दैन; यसले सक्रिय रूपमा सतह रसायन विज्ञान र कम्पोनेन्टहरूको थर्मल प्रतिक्रियालाई परिमार्जन गर्दछ जुन कठोर सेवा देख्छ।

PVT फर्नेस भित्र के TaC कोटिंग गर्छ?

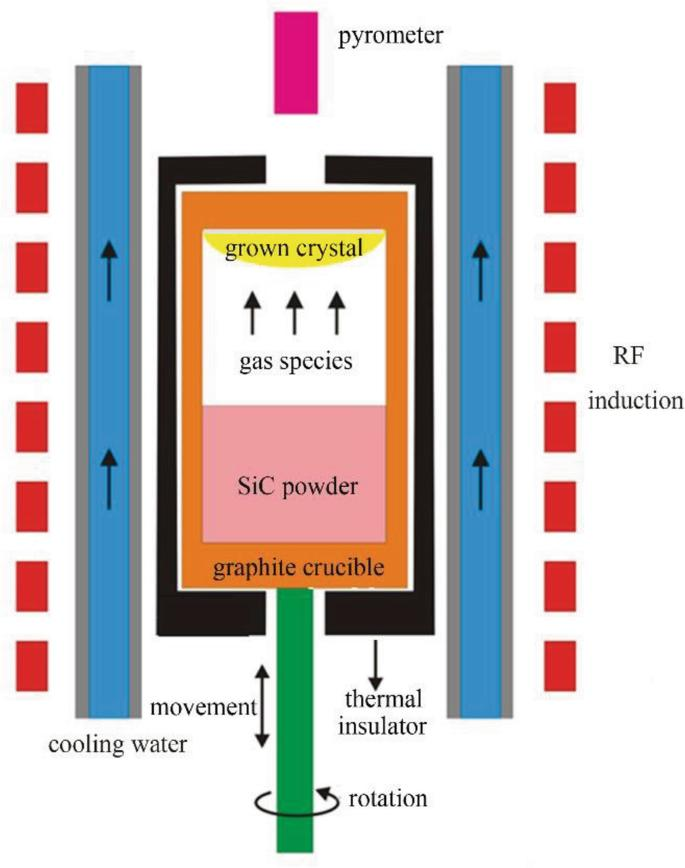

2,000 डिग्री सेल्सियस भन्दा माथि SiC फिडस्टकलाई सबलिमेट गरेर PVT वृद्धि अगाडि बढ्छ। परिणामस्वरूप वाष्प प्रजातिहरू कूलर बीउ क्रिस्टल तिर जान्छन्, जहाँ संक्षेपण र पुन: स्थापनाले बिस्तारै बाउल बनाउँछ। एकल दौड सयौं घण्टा टिक्न सक्छ। यस अन्तरालमा, प्रत्येक ग्रेफाइट सतह - क्रुसिबल पर्खालहरू, बीउ होल्डरहरू, गाईड रिंगहरू - स्थिर सिलिकन युक्त वाष्प, चरम थर्मल ग्रेडियन्टहरू, र थर्मल विस्तार बेमेलबाट मेकानिकल तनावको सामना गर्दछ।

सुरक्षात्मक तहहरू बिना, ग्रेफाइटले दुई समानान्तर क्षरण पथहरू पार गर्दछ। एउटा भौतिक हो: सतहको क्षरणले राम्रो कार्बन कणहरू वाष्प प्रवाहमा छोड्छ। अर्को रासायनिक हो: सिलिकन भापले अस्थिर SiC वा अन्य मध्यस्थ प्रजातिहरू बनाउन ग्रेफाइटसँग प्रतिक्रिया गर्दछ, क्रमशः घटक पर्खाल पातलो हुन्छ। दुबै मार्गहरूले कार्बन क्लस्टरहरू परिचय गर्छन् वा बढ्दो क्रिस्टलमा धातु अशुद्धताहरू पत्ता लगाउँछन्, र दुबै महँगो फर्नेस फर्निचरको प्रयोगयोग्य जीवनलाई छोटो पार्छन्।

CVD TaC कोटिंगले यी मेकानिजमहरूलाई बाधा पुर्‍याउँछ। कोटिंग तह स्टोइचियोमेट्रिक रूपमा नियन्त्रित, पिनहोल-मुक्त, र ग्रेफाइट सब्सट्रेटमा अनुयायी हुन्छ। यसले उच्च-तापमान वाष्पमा रासायनिक रूपमा निष्क्रिय अनुहार प्रस्तुत गर्दछ, त्यसैले अन्तर्निहित ग्रेफाइटले प्रतिक्रियाशील वातावरणलाई सीधा सम्पर्क गर्दैन। यो विभाजनले मौलिक रूपमा प्रदूषण प्रक्षेपणलाई परिवर्तन गर्दछ।

क्रिस्टल गुणस्तरमा सुधारहरू अवलोकन गरियो

क्रिस्टल उत्पादकहरूले प्रायः रिपोर्ट गर्छन् कि TaC-लेपित कम्पोनेन्टहरू कार्बन समावेश र माइक्रोपाइप समाप्तिको कम गणनाहरूसँग सम्बन्धित छन्। व्याख्या धेरै रनहरूमा स्थिर सतह अवस्था कायम राख्न कोटिंगको क्षमतामा निहित छ। अनकोटेड ग्रेफाइट समयसँगै परिवर्तन हुन्छ—यसको पोरोसिटी बढ्छ, यसको उत्सर्जन परिवर्तन हुन्छ, र यसको स्थानीय तापक्रम वितरण बहाव हुन्छ। यी क्रमिक परिवर्तनहरूले समान रेडियल वृद्धिको लागि आवश्यक थर्मल फिल्ड सममितिमा बाधा पुर्‍याउँछ।

एक स्थिर थर्मल क्षेत्र, यसको विपरीत, बीउ सतहमा नियन्त्रित चरण-प्रवाह वृद्धिको लागि आवश्यक अक्षीय र रेडियल तापमान ढाँचाहरू सुरक्षित गर्दछ। TaC कोटिंगको साथ, क्रुसिबल भित्री भागले यसको मौलिक ज्यामिति र थप वृद्धि चक्रहरूमा थर्मल उत्सर्जन कायम राख्छ। नतिजा रन देखि रन क्रिस्टल क्वालिटी मेट्रिक्सको कडा वितरण हो, जसले प्रत्यक्ष रूपमा प्रति बुले प्रयोगयोग्य वेफर्सको अंश बढाउँछ।

विस्तारित घटक जीवनकाल र परिचालन लागत

TaC कोटिंग को लागी आर्थिक मामला अक्सर जीवनकाल विस्तार मा निर्भर गर्दछ। ग्रेफाइट कम्पोनेन्टहरू अनकोटेड फारममा 10-20 वृद्धि रन पछि प्रतिस्थापन आवश्यक हुन सक्छ, विशिष्ट तापमान प्रोफाइल र रन अवधिमा निर्भर गर्दछ। TaC-लेपित समकक्षहरू, कागजात गरिएको फर्नेस सञ्चालनहरूमा, मापनयोग्य तौल घटाउने वा सतह रफिंग देखाउनु अघि नियमित रूपमा 2-3 गुणा सेवा जीवन प्राप्त गर्दछ।

यो स्थायित्व कोटिंगको उच्च पग्लने बिन्दु (३,८०० डिग्री सेल्सियस भन्दा बढी) र कार्बन र सिलिकन दुबैको लागि यसको कम प्रसार गुणांकबाट उत्पन्न हुन्छ। 2,200 ° C मा पनि, कोटिंग-सब्सट्रेट इन्टरफेस भर इन्टरडिफ्युजन नगण्य रहन्छ। CVD डिपोजिसन प्यारामिटरहरू ठीकसँग अप्टिमाइज गरिएको छ भने कोटिंगले थर्मल साइकल चलाउने अन्तर्गत स्पिल, फ्लेक, वा डिलामिनेट गर्दैन। कम्पोनेन्ट प्रतिस्थापनहरू बीचको लामो अन्तरालले कम फर्नेस कूलडाउन-हिटअप चक्र, टुटेरडाउन र पुन: संयोजनको लागि कम श्रम, र उच्च शुद्धता ग्रेफाइट स्टकको कम खपतमा अनुवाद गर्दछ।

शुद्धता निर्दिष्टीकरणहरू जुन सेमीकन्डक्टरहरूको लागि महत्त्वपूर्ण छ

यन्त्र-ग्रेड SiC को लागि, भाग-प्रति-मिलियन स्तरहरूमा धातु अशुद्धताहरूले क्यारियरको जीवनकाल र ब्रेकडाउन भोल्टेजलाई घटाउन सक्छ। त्यसैले कोटिंग आफै अर्धचालक-संगत हुनुपर्छ। उच्च-शुद्धता पूर्ववर्तीहरूबाट प्रशोधन गरिएको CVD TaC ले 99.999841% को दस्तावेज शुद्धता प्राप्त गर्दछ। यो आंकडा आकस्मिक होइन: यसले पूर्ववर्ती ग्यास शुद्धिकरण, रिएक्टरको सफाई, र पोस्ट-डिपोजिसन ह्यान्डलिंगमा जानाजानी नियन्त्रणलाई प्रतिबिम्बित गर्दछ। यस शुद्धता स्तरमा, कोटिंगबाट वाष्प चरणमा फैलिएको कुनै पनि धातु प्रजातिहरू सामान्य वृद्धि अवधिहरूको लागि विश्लेषणात्मक पत्ता लगाउने सीमाभन्दा तल रहन्छन्।

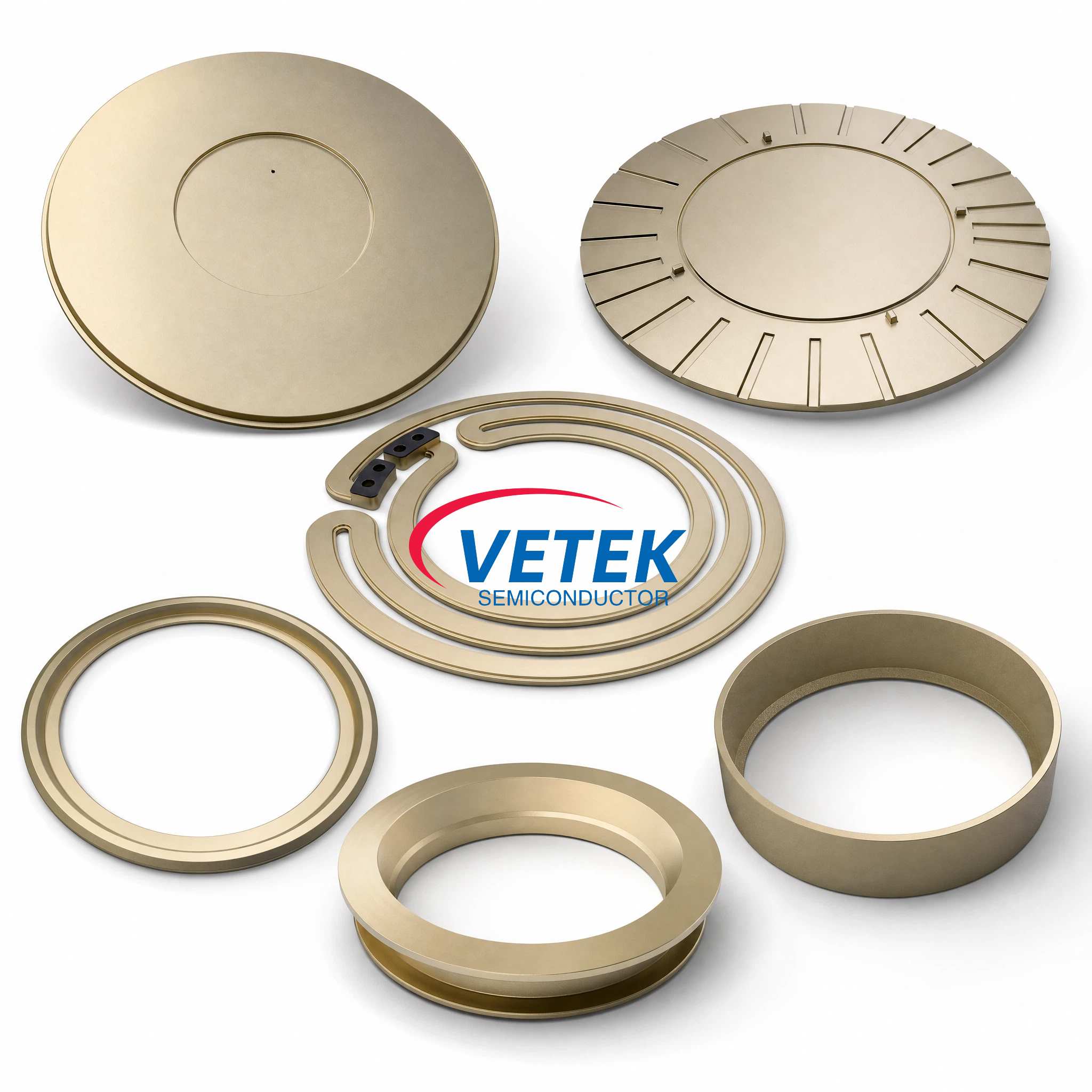

सामान्यतया लेपित ग्रेफाइट भागहरू

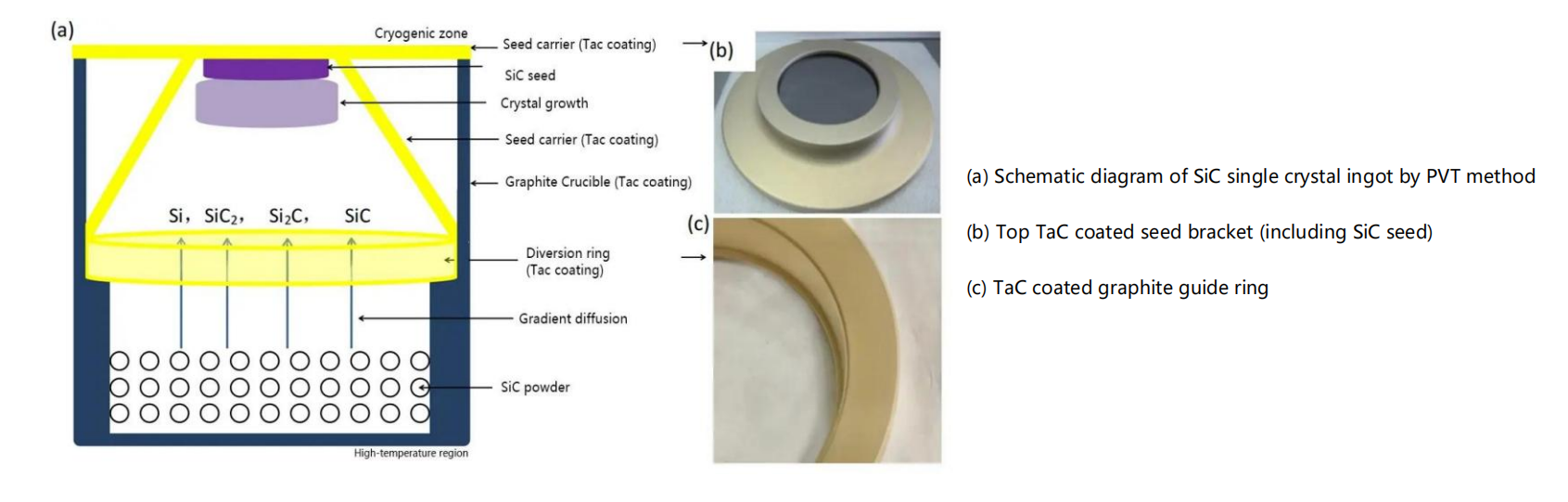

PVT थर्मल क्षेत्रहरूमा सामान्यतया पाँच देखि आठ भिन्न ग्रेफाइट कम्पोनेन्टहरू समावेश हुन्छन् जुन TaC अनुप्रयोगबाट फाइदा लिन सक्छ:

Crucibles, जसमा SiC स्रोत पाउडर हुन्छ र उच्चतम तापक्रम कायम राख्छ।

बीउ धारकहरू, जसले बीउ क्रिस्टल माउन्ट गर्दछ र सटीक थर्मल सम्पर्क चाहिन्छ।

मार्गदर्शक घण्टीहरू, जसले बीउ तिर बाष्प प्रवाह मार्गलाई आकार दिन्छ।

क्रुसिबल रिंगहरू र स्पेसरहरू, जसले स्रोत र बीउ बीचको अन्तरलाई परिभाषित गर्दछ।

निश्चित फर्नेस डिजाइनहरूमा अतिरिक्त इन्सुलेशन ढाल वा समर्थन पोस्टहरू।

स्थानीयकृत थर्मल वा रासायनिक विषमताहरू परिचय गर्न सक्ने मिश्रित लेपित र अनकोटेड सतहहरू हुनुको सट्टा यी सबै वा धेरै भागहरू कोटिंगले तातो क्षेत्रमा एक समान सतह अवस्था सिर्जना गर्दछ।

किन CVD अन्य बयान विधिहरू भन्दा?

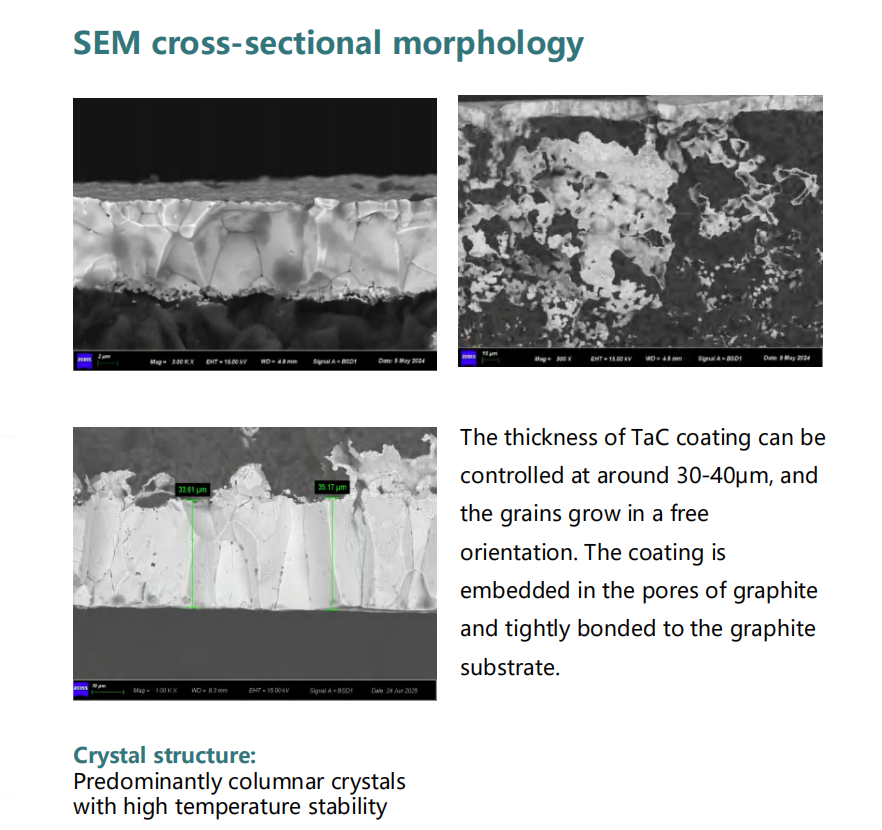

सबै TaC कोटिंग्स समान रूपमा प्रदर्शन गर्दैन। प्लाज्मा स्प्रे वा प्याक सिमेन्टेशन मार्गहरूले बाक्लो तहहरू उत्पादन गर्दछ तर उच्च पोरोसिटी, कमजोर टाँसिएको, र थर्मल झटका अन्तर्गत स्प्यालेसनको ठूलो जोखिमको साथ। CVD ले वाष्प-चरण पूर्ववर्तीहरूबाट एटम-द्वारा-एटम कोटिंग बढाएर आफैलाई अलग गर्छ। यसले केही माइक्रोमिटर र ठूला क्षेत्रका कम्पोनेन्टहरूमा ±5 μm भित्र मोटाई एकरूपताको क्रममा अनाज आकारका साथ पूर्ण रूपमा घना माइक्रोस्ट्रक्चरहरू उत्पादन गर्दछ।

धेरैजसो PVT क्रुसिबल र होल्डरहरूको लागि मानक CVD TaC मोटाई 30 ± 5 μm मा निर्दिष्ट गरिएको छ। विस्तारित चक्र वा उच्च शिखर तापक्रम चल्ने भट्टीहरूको लागि, 40 μm सम्म अनुकूलित मोटाई लागू गर्न सकिन्छ। बाक्लो कोटिंग्सले प्रसार अवरोधको लम्बाइ बढाउँछ तर इन्टरफेसियल तनावबाट बच्नको लागि ग्रेफाइट सब्सट्रेटको थर्मल विस्तार गुणांकसँग सावधानीपूर्वक मिल्दोजुल्दो चाहिन्छ - CVD प्रक्रिया डिजाइनमा राम्रोसँग विशेषता भएको कारक।

दत्तक ग्रहणका लागि व्यावहारिक विचारहरू

अनकोटेडबाट TaC-कोटेड कम्पोनेन्टहरूमा ट्रान्जिसन गर्ने सुविधाहरूले तापमान नियन्त्रणमा समायोजनहरू अनुमान गर्नुपर्छ। कोटिंगले सतहको उत्सर्जनलाई परिवर्तन गर्छ, जसले पाइरोमिटर रिडिङ वा पावर-टु-टेम्परेचर क्यालिब्रेसनलाई २०–५० डिग्री सेल्सियससम्म परिवर्तन गर्न सक्छ। यो शिफ्ट अनुमानित र दोहोर्याउन सकिने छ, त्यसैले सही थर्मल सेटपोइन्टहरू पुन: स्थापना गर्न छोटो क्यालिब्रेसन रन पर्याप्त हुन्छ। त्यो प्रारम्भिक क्षतिपूर्ति पछि, कोटेड प्रणालीले प्रति-रन ट्युनिङको आवश्यकतालाई कम गर्दै, यसको अनकोटेड समकक्षको तुलनामा रनहरूमा बढी लगातार व्यवहार गर्दछ।

निष्कर्ष

PVT-आधारित SiC उत्पादनले ग्रेफाइट थर्मल फिल्ड कम्पोनेन्टहरूमा असाधारण मागहरू राख्छ। CVD TaC कोटिंगले यी मागहरूलाई चार अन्तरसम्बन्धित प्रभावहरू मार्फत सम्बोधन गर्दछ: यसले कार्बन कण रिलीजलाई दबाउँछ, यसले सब्सट्रेटमा सिलिकन आक्रमणलाई रोक्छ, यसले विस्तारित रन अनुक्रमहरूमा थर्मल फिल्ड सममिति सुरक्षित गर्दछ, र यसले घटक प्रतिस्थापन अन्तरालहरू लम्ब्याउँछ। यी नतिजाहरूले सामूहिक रूपमा क्रिस्टल शुद्धतामा सुधार गर्दछ, प्रयोगयोग्य उपज प्रति बुले बढाउँछ, र उपभोगयोग्य भागहरूबाट प्रति-वेफर लागत योगदान घटाउँछ। जसरी SiC वेफर आकारहरू 200 mm तिर जान्छ र दोष घनत्व आवश्यकताहरू थप कडा हुन्छ, TaC जस्ता ईन्जिनियर गरिएको कोटिंग्सको अपनाउँदा उन्नत उत्पादन लाइनहरूमा आधारभूत विनिर्देशनमा विकल्पबाट विस्तार हुने सम्भावना छ।
