LPE प्रतिक्रिया कक्षमा हाफमून के हो?

सिलिकन कार्बाइड (SiC) एपिटेक्सी प्रणालीहरूमा, धेरै मुख्य रिएक्टर घटकहरू अर्धचालक निर्माण उद्योग बाहिर अपरिचित रहन्छन्। यी कम्पोनेन्टहरू मध्ये एक "हाफमून" हो, ग्रेफाइट-आधारित संरचनात्मक भाग सामान्यतया LPE प्रतिक्रिया कक्षहरूमा प्रयोग गरिन्छ।

यद्यपि हाफमुन आफैंमा वेफर क्यारियर होइन, यसले उच्च-तापमान एपिटेक्सियल वृद्धि प्रक्रियाहरूमा रिएक्टर स्थिरता कायम राख्न महत्त्वपूर्ण भूमिका खेल्छ। जसरी SiC अर्धचालक निर्माण ठूला वेफर्स र कडा प्रक्रिया नियन्त्रण तर्फ सर्दै छ, आन्तरिक रिएक्टर कम्पोनेन्टहरूको डिजाइन र सामग्री प्रदर्शन बढ्दो रूपमा महत्त्वपूर्ण भएको छ।

LPE प्रतिक्रिया चेम्बर बुझ्दै

एलपीई (लिक्विड फेज एपिटेक्सी) अर्धचालक निर्माणमा प्रयोग हुने क्रिस्टल वृद्धि प्रविधि हो। SiC epitaxy प्रणालीहरूमा, प्रतिक्रिया कक्षले अत्यन्तै माग गर्ने अवस्थाहरूमा काम गर्दछ:

• उच्च तापमान
• प्रतिक्रियाशील प्रक्रिया ग्यासहरू
• लामो थर्मल चक्र
• कडा प्रदूषण नियन्त्रण
• स्थिर ग्यास प्रवाह आवश्यकताहरू

LPE रिएक्टरहरू जस्ता आधुनिक SiC एपिटेक्सी प्रणालीहरू स्थिर थर्मल क्षेत्र संरचनाहरू र प्रतिक्रिया कक्ष भित्र ग्यास प्रवाह व्यवस्थापनमा धेरै निर्भर हुन्छन्। तापक्रम वितरण वा ग्यास प्रवाह एकरूपतामा पनि सानो भिन्नताले एपिटेक्सियल तहको गुणस्तर र वेफर स्थिरतालाई प्रत्यक्ष असर गर्न सक्छ।

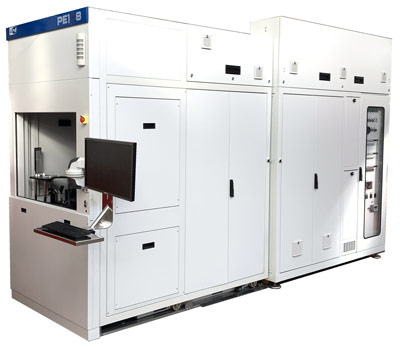

LPE PE1O6 SiC epitaxy रिएक्टर, एक तेर्सो तातो-भित्ता प्रणाली उन्नत SiC वेफर वृद्धिको लागि प्रयोग गरिन्छ।

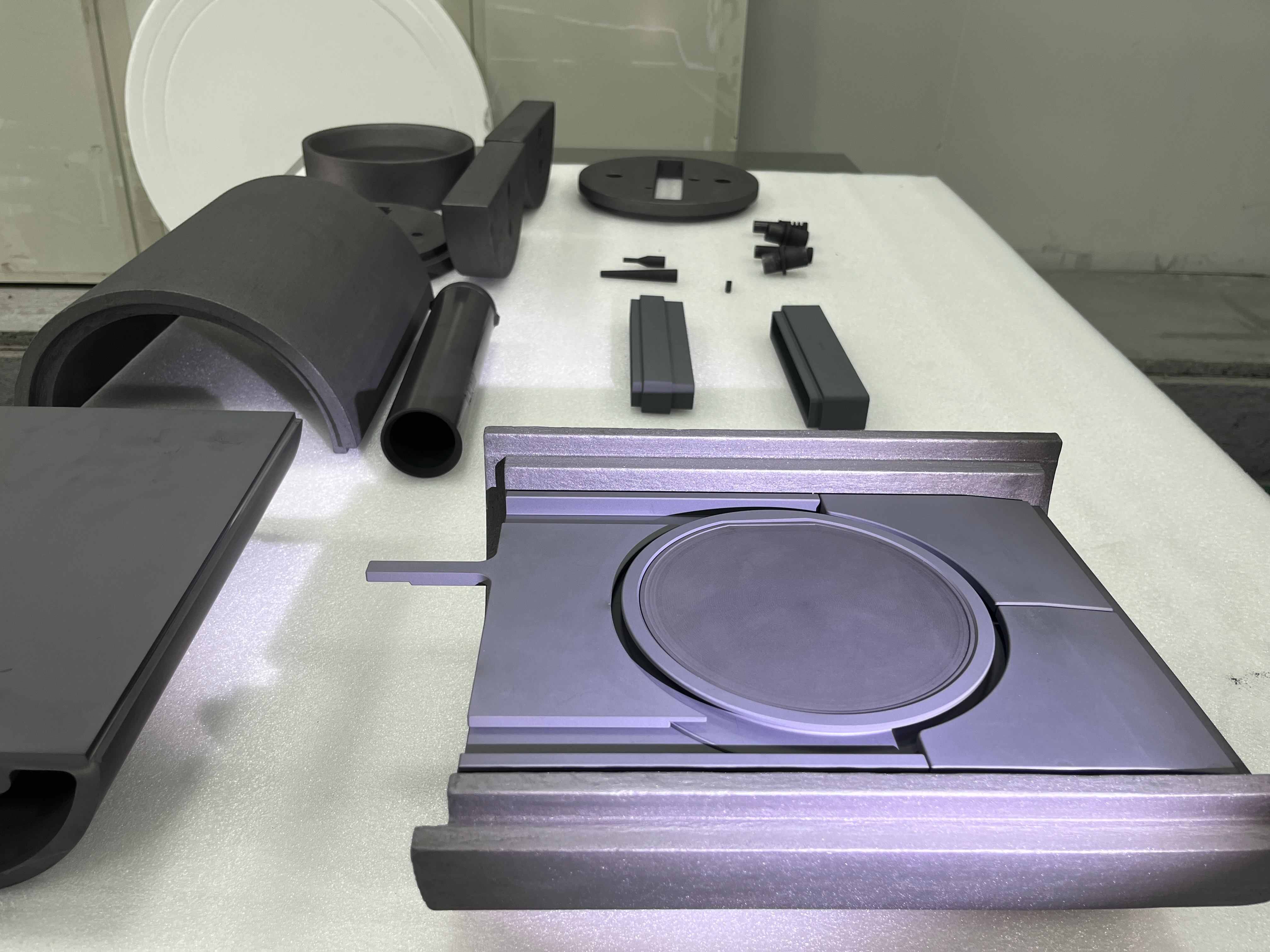

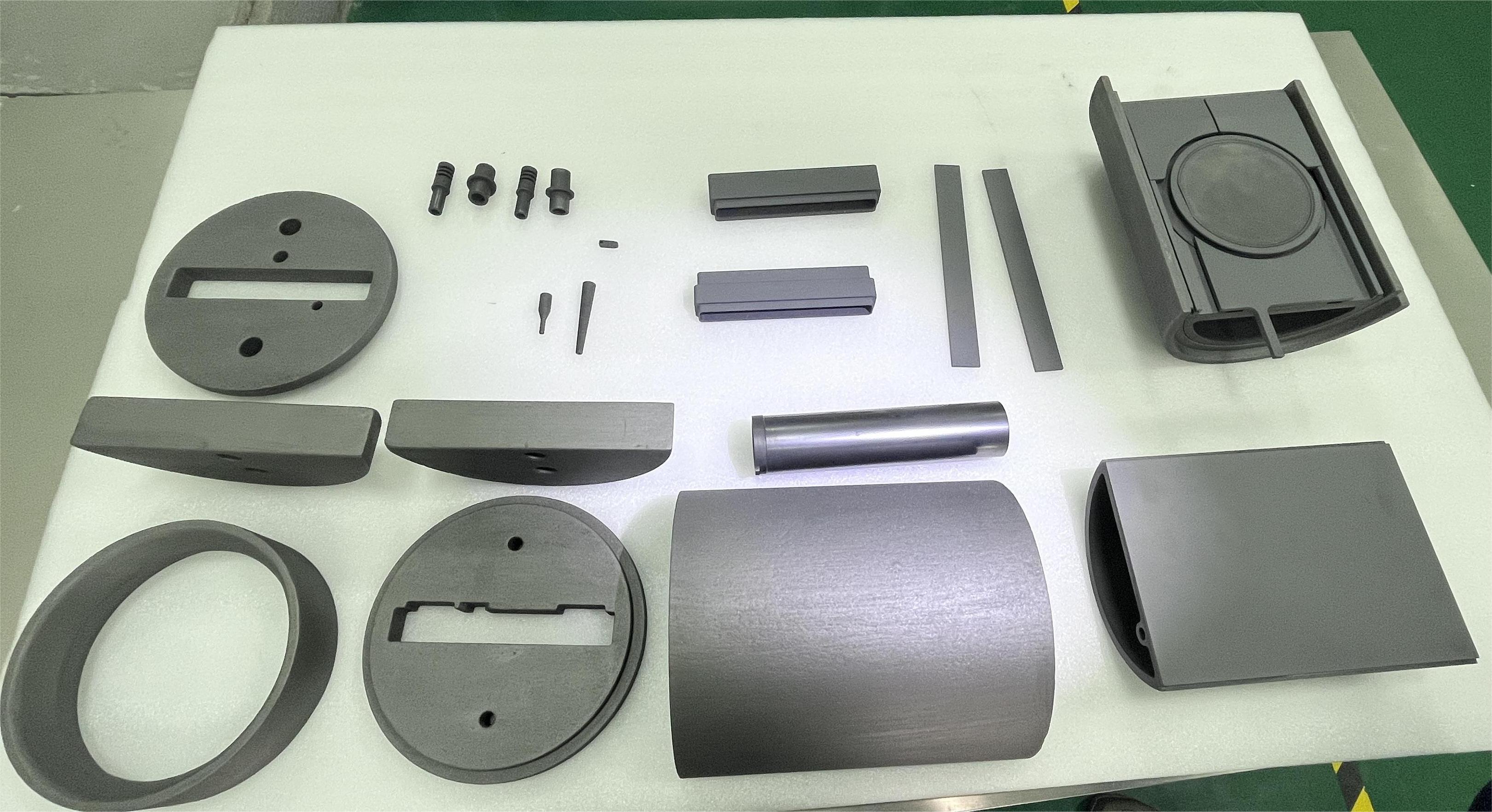

चेम्बर भित्र, धेरै ग्रेफाइट-आधारित घटकहरू एपिटेक्सियल वृद्धिको लागि एक नियन्त्रित थर्मल र रासायनिक वातावरण सिर्जना गर्न सँगै काम गर्छन्। हाफमून यी सहयोगी संरचनात्मक घटकहरू मध्ये एक हो।

किन यसलाई "हाफमुन" भनिन्छ?

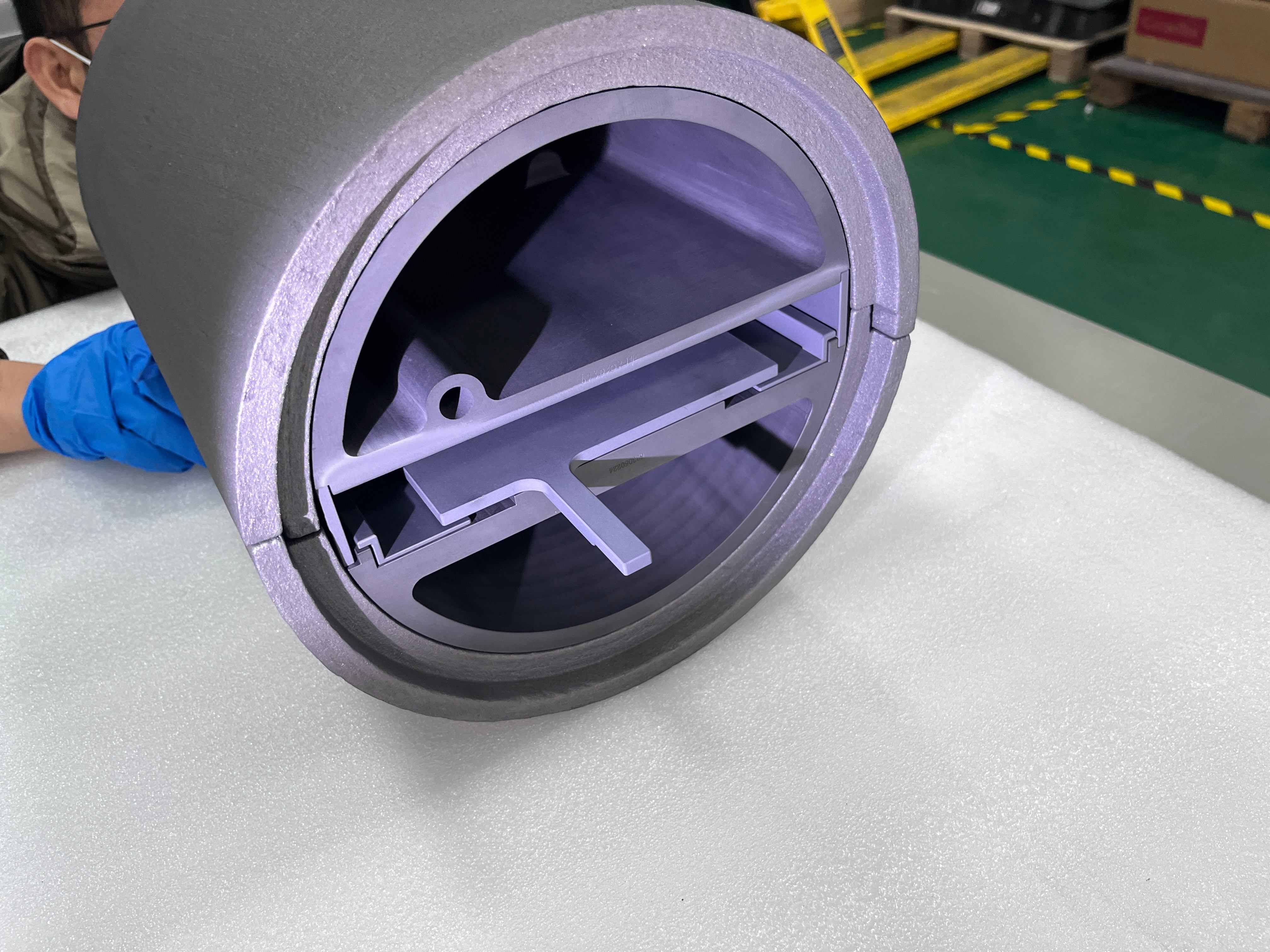

भागले यसको नाम मुख्य रूपमा यसको आकारबाट प्राप्त गर्दछ। धेरै LPE रिएक्टरहरूमा, तातो क्षेत्र क्षेत्र वरिपरि स्थापना गर्दा कम्पोनेन्ट आधा-वृत्त वा अर्धचन्द्राकार संरचना जस्तै देखिन्छ।

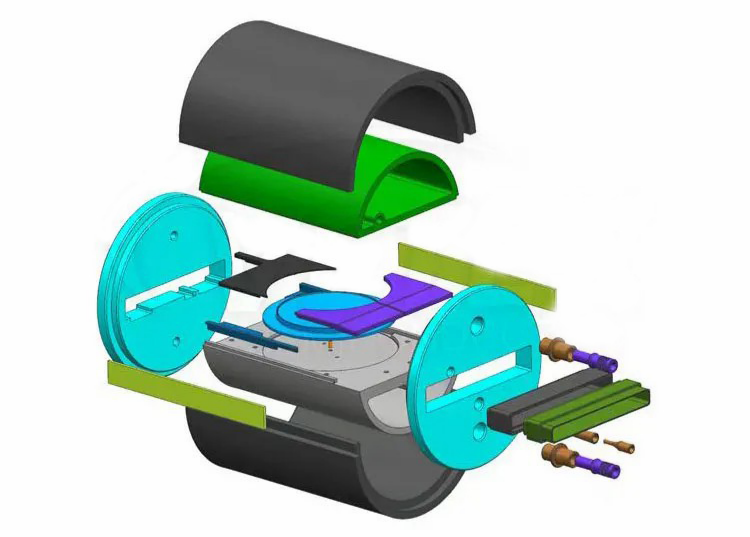

विभिन्न उपकरण निर्माताहरूले अलि फरक डिजाइनहरू प्रयोग गर्छन्। केही हाफमुन भागहरू गाढा हुन्छन्, केहीमा अतिरिक्त समर्थन संरचनाहरू समावेश हुन्छन्, र केही सीधै च्याम्बर भित्र घुम्ने एसेम्बलीहरूसँग जोडिएका हुन्छन्।

वास्तविक रिएक्टर प्रणालीहरूमा, ज्यामिति सामान्यतया एक सार्वभौमिक मानक पछ्याउनुको सट्टा थर्मल फिल्ड र च्याम्बर लेआउटको साथ अनुकूलित हुन्छ।

हाफमून कम्पोनेन्टका कार्यहरू

यद्यपि रिएक्टर डिजाइनहरू फरक छन्, हाफमुन कम्पोनेन्टहरूले सामान्यतया धेरै महत्त्वपूर्ण कार्यहरूमा योगदान गर्दछ।

1. समर्थन रिएक्टर संरचनाहरू

एपिटेक्सी रिएक्टर भित्र, धेरै ग्रेफाइट भागहरू तताउने चक्रहरूमा बारम्बार विस्तार र संकुचित हुन्छन्। यसको कारणले, आन्तरिक समर्थन घटकहरूको मेकानिकल स्थिरता लामो उत्पादन रनहरूमा महत्त्वपूर्ण हुन्छ।

केही रिएक्टर डिजाइनहरूमा, हाफमुनले उच्च-तापमान सञ्चालन अवस्थाहरूमा नजिकैको चेम्बर संरचनाहरूको सापेक्ष स्थिति कायम राख्न मद्दत गर्दछ। थोरै विकृतिले पनि च्याम्बर पङ्क्तिबद्धता वा प्रक्रिया दोहोर्याउने क्षमतालाई असर गर्न सक्छ।

2. ग्याँस प्रवाह स्थिरता सहायता

एक SiC रिएक्टर भित्र ग्यास प्रवाह व्यवहार बाहिर देखि देखिने भन्दा बढी जटिल छ। उच्च तापक्रममा, चेम्बर भित्र पनि अपेक्षाकृत सानो संरचनात्मक परिवर्तनहरूले स्थानीय प्रवाह अवस्थाहरू परिवर्तन गर्न सक्छ।

रिएक्टर प्लेटफर्ममा निर्भर गर्दै, हाफमुनले अप्रत्यक्ष रूपमा प्रभाव पार्न सक्छ कसरी प्रक्रिया ग्यासहरू तातो क्षेत्रको वरिपरि घुम्छ। यो एउटा कारण हो कि आन्तरिक चेम्बर ज्यामिति प्रायः रिएक्टर विकासको समयमा सावधानीपूर्वक अनुकूलित हुन्छ।

3. थर्मल फिल्ड समन्वय

आधुनिक एपिटेक्सी प्रणालीहरूलाई सावधानीपूर्वक नियन्त्रित थर्मल ग्रेडियन्टहरू चाहिन्छ। च्याम्बर भित्र ग्रेफाइट घटकहरूको व्यवस्थाले गर्मी वितरण र थर्मल दक्षतालाई प्रभाव पार्छ।

हाफमून घटकहरूले अप्रत्यक्ष रूपमा असर गर्न सक्छ:

• गर्मी प्रतिबिम्ब
• थर्मल सन्तुलन
• स्थानीय तापमान स्थिरता
• थर्मल ढाल प्रदर्शन

यो ठूलो आकारको वेफर प्रशोधनको लागि बढ्दो महत्त्वपूर्ण हुन्छ।

4. मेकानिकल रोटेशन प्रणालीहरू समर्थन गर्दै

केही एलपीई प्रणालीहरूले एपिटेक्सियल वृद्धिको समयमा डिपोजिसन एकरूपता सुधार गर्न घुमाउने एसेम्बलीहरू प्रयोग गर्छन्। यी कन्फिगरेसनहरूमा, तल्लो हाफमुन चेम्बर भित्र नजिकै घुम्ने वा समर्थन संरचनाहरूसँग एकीकृत हुन सक्छ।

मेकानिकल आवश्यकताहरू धेरै माग हुन सक्छ किनभने रिएक्टरले उच्च तापक्रम र रासायनिक प्रतिक्रियाशील अवस्थाहरूमा लगातार काम गर्नुपर्छ।

किन ग्रेफाइट अझै पनि रिएक्टर प्रणालीहरूमा व्यापक रूपमा प्रयोग गरिन्छ

आज पनि, ग्रेफाइट अर्धचालक थर्मल क्षेत्र अनुप्रयोगहरूको लागि सबैभन्दा व्यावहारिक सामाग्री मध्ये एक रहन्छ। यो अपेक्षाकृत हल्का छ, जटिल आकारहरूमा मिसिन गर्न सकिन्छ, र तापमानमा स्थिर गुणहरू कायम राख्छ जहाँ धेरै धातुहरू असफल हुन्छन्।

रिएक्टर निर्माताहरूका लागि, अर्को फाइदा यो हो कि ग्रेफाइटले सटीक मेसिनिङलाई राम्रोसँग प्रतिक्रिया दिन्छ, जुन साँघुरो चेम्बर स्पेसहरूमा स्थापित कम्पोनेन्टहरूको लागि महत्त्वपूर्ण छ।

एकै समयमा, खाली ग्रेफाइट पनि सीमितताहरू छन्। प्रतिक्रियाशील प्रक्रिया ग्यासहरू र दोहोर्याइएको थर्मल साइकलको लामो-समय एक्सपोजर अन्तर्गत, सतहले बिस्तारै घटाउन वा कणहरू उत्पन्न गर्न सक्छ। यसको कारणले गर्दा, लेपित ग्रेफाइट संरचनाहरू अब सामान्यतया आधुनिक SiC एपिटेक्सी प्रणालीहरूमा प्रयोग गरिन्छ।

CVD SiC कोटिंग को भूमिका

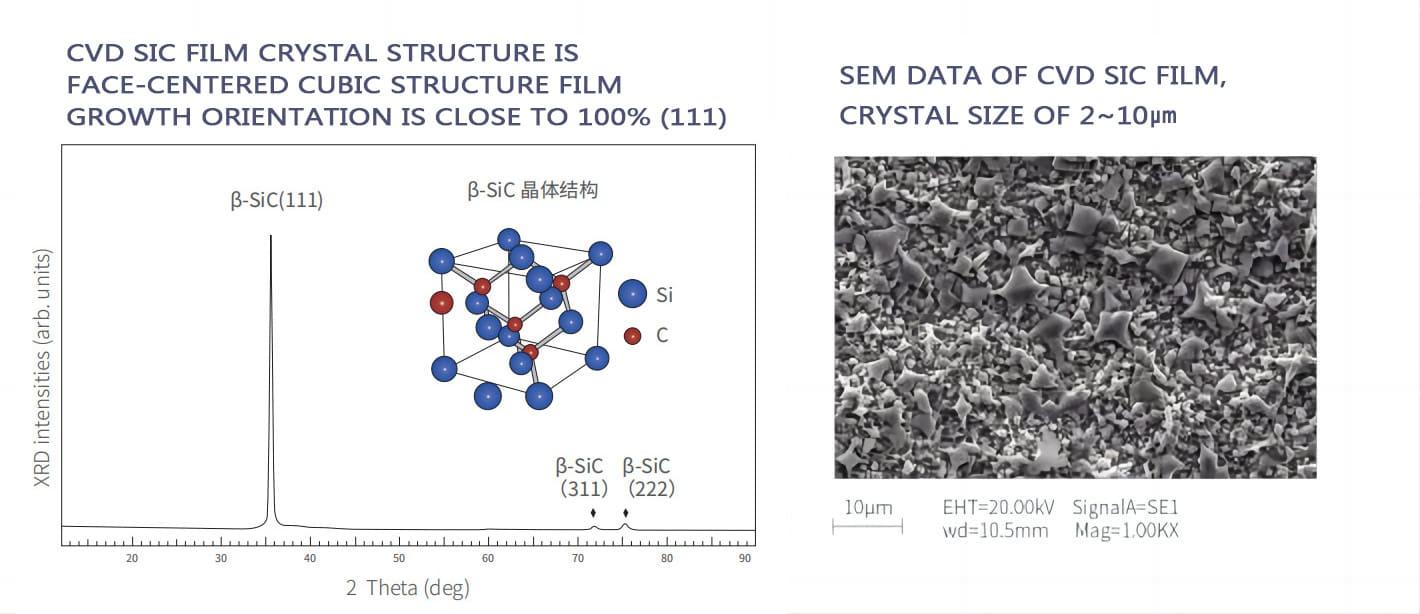

CVD SiC (रासायनिक भाप निक्षेप सिलिकन कार्बाइड) कोटिंग व्यापक रूपमा SiC epitaxy प्रणालीहरूमा ग्रेफाइट रिएक्टर घटकहरूमा प्रयोग गरिन्छ।

कोटिंगले ग्रेफाइट सतहमा बाक्लो सुरक्षात्मक तह बनाउँछ, सुधार गर्न मद्दत गर्दछ:

• जंग प्रतिरोध
• सतह शुद्धता
• प्रतिरोध लगाउने
• थर्मल झटका प्रदर्शन
• प्रक्रिया स्थिरता

SiC-लेपित ग्रेफाइट घटकहरू अब सामान्यतया पाइन्छ:

• ससेप्टर्स
• वेफर वाहकहरू
• चेम्बर लाइनरहरू
• ग्याँस प्रवाह घटक
• हाफमुन सम्मेलनहरू

किन थप कम्पनीहरूले TaC कोटिंग्स अध्ययन गर्दैछन्

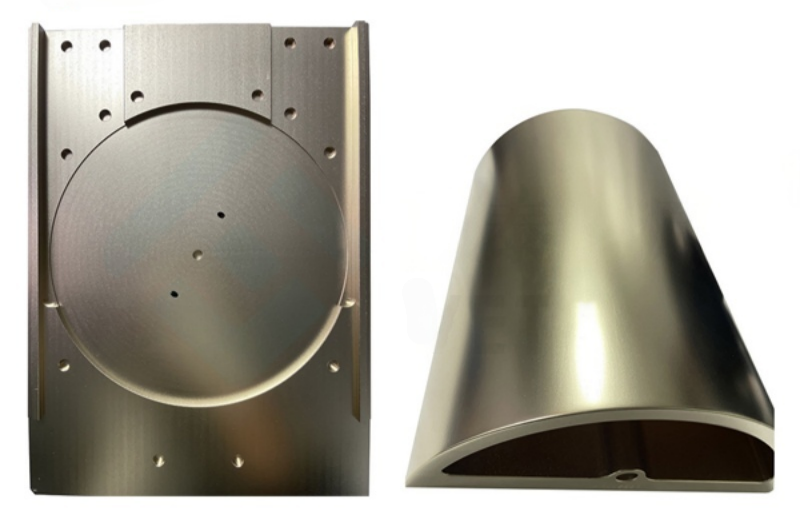

हालका वर्षहरूमा, TaC कोटिंगले उन्नत अर्धचालक थर्मल फिल्ड अनुप्रयोगहरूमा विशेष गरी उच्च-तापमान SiC प्रक्रियाहरूमा थप ध्यान आकर्षित गर्न थालेको छ।

एउटा कारण यो हो कि केही नेक्स्ट-जेनरेशन क्रिस्टल बृद्धि प्रणालीहरू परिस्थितिहरूमा काम गर्दछ जहाँ परम्परागत कोटिंग सामग्रीहरूले लामो प्रक्रिया चक्रहरूमा बढी थर्मल र रासायनिक तनावको सामना गर्न सक्छ।

परम्परागत SiC कोटिंग्सको तुलनामा, TaC ले सामान्यतया अत्यधिक उच्च तापमानमा बलियो रासायनिक स्थिरता देखाउँछ। यसका कारण, शोधकर्ताहरू र उपकरण निर्माताहरूले भविष्यको उच्च-तापमान रिएक्टर प्रणालीहरूको लागि यसको सम्भाव्यता मूल्याङ्कन गर्न जारी राखेका छन्।

रिएक्टर वरिपरि थर्मल इन्सुलेशन सामग्री

संरचनात्मक ग्रेफाइट भागहरू बाहेक, थर्मल इन्सुलेशन सामग्रीहरूले पनि रिएक्टर प्रदर्शनलाई कडा रूपमा प्रभाव पार्छ।

अर्धचालक प्रणालीहरू प्राय: प्रयोग गर्छन्:

• नरम ग्रेफाइट महसुस भयो
• कठोर ग्रेफाइट महसुस भयो
• PAN-आधारित कार्बन फाइबर महसुस भयो
• कार्बन कम्पोजिट इन्सुलेशन सामग्री

यी सामग्रीहरूले तातो हानि कम गर्न र लामो वृद्धि चक्रहरूमा स्थिर तापमान वितरण कायम राख्न मद्दत गर्दछ।

आधुनिक SiC Epitaxy मा बढ्दो माग

जसरी SiC उद्योग 200 मिमी वेफर प्लेटफर्महरू तर्फ सर्छ, आन्तरिक रिएक्टर घटकहरूले थर्मल स्थिरता, आयामी परिशुद्धता, र प्रदूषण नियन्त्रणको लागि बढ्दो कडा आवश्यकताहरूको सामना गर्दछ।

विद्युतीय सवारी साधन, नवीकरणीय उर्जा प्रणाली र उच्च आवृत्ति पावर इलेक्ट्रोनिक्सको द्रुत विकासले SiC वेफर्सको मागलाई बढाइरहेको छ।

वेफर आकारहरू 4-इन्चबाट 6-इन्च र 8-इन्च प्लेटफर्महरूमा बढ्दै जाँदा, रिएक्टर घटकहरूले निम्नका लागि कडा आवश्यकताहरू पूरा गर्नुपर्छ:

• आयामी परिशुद्धता
• कोटिंग एकरूपता
• थर्मल स्थिरता
• शुद्धता नियन्त्रण
• मेकानिकल विश्वसनीयता

हाफमून एसेम्ब्लीजस्ता समर्थन गर्ने चेम्बर कम्पोनेन्टहरू पनि प्राविधिक रूपमा बढी माग भइरहेको छ।

निष्कर्ष

हाफमुन LPE प्रतिक्रिया कक्ष भित्र अपेक्षाकृत सरल ग्रेफाइट संरचना जस्तो देखिन सक्छ, तर यसले थर्मल स्थिरता, ग्यास प्रवाह समन्वय, र मेकानिकल समर्थन सहित रिएक्टर सञ्चालनका धेरै महत्त्वपूर्ण पक्षहरूमा योगदान गर्दछ।

यसको विकासले अर्धचालक निर्माणमा फराकिलो प्रवृत्तिहरू पनि प्रतिबिम्बित गर्दछ: उच्च तापक्रम, क्लिनर प्रक्रियाहरू, ठूला वेफरहरू, र थप उन्नत सामग्री इन्जिनियरिङ्।

जसरी SiC epitaxy टेक्नोलोजीको विकास जारी छ, रिएक्टर कम्पोनेन्टहरू र कोटिंग टेक्नोलोजीहरू सम्भवतः अझ बढी विशेष र प्रदर्शन-संचालित हुनेछन्।
