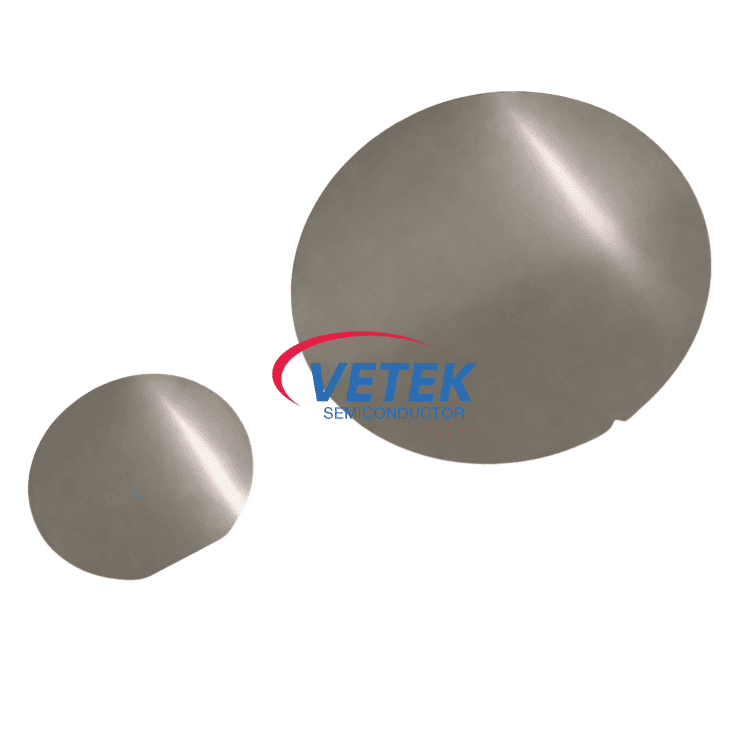

PZT Piezoelectric Wafers (PZT on Si/SOI)
  • PZT Piezoelectric Wafers (PZT on Si/SOI)PZT Piezoelectric Wafers (PZT on Si/SOI)

PZT Piezoelectric Wafers (PZT on Si/SOI)

उच्च-संवेदनशीलता र कम-शक्ति MEMS ट्रान्सड्यूसरहरूको माग 5G संचार, सटीक चिकित्सा उपकरणहरू, र स्मार्ट पहिरनयोग्यहरूको विस्तारसँगै बढ्दै जाँदा, Si/SOI वेफर्समा हाम्रो PZT ले महत्त्वपूर्ण सामग्री समाधान प्रदान गर्दछ। सोल-जेल वा स्पटरिङ जस्ता उन्नत पातलो-फिल्म डिपोजिसन प्रक्रियाहरू प्रयोग गरेर, हामी सिलिकन सब्सट्रेटहरूमा असाधारण स्थिरता र उत्कृष्ट पिजोइलेक्ट्रिक प्रदर्शन प्राप्त गर्छौं। यी वेफर्सले इलेक्ट्रोमेकानिकल ऊर्जा रूपान्तरणको लागि आधारभूत कोरको रूपमा सेवा गर्दछ।

1. प्राविधिक वास्तुकला

हाम्रो वेफर्सले जटिल MEMS प्रशोधन गर्दा इष्टतम आसंजन, चालकता, र पाइजोइलेक्ट्रिक प्रतिक्रिया सुनिश्चित गर्न डिजाइन गरिएको परिष्कृत बहु-तह स्ट्याक संरचना प्रस्तुत गर्दछ:

 ●शीर्ष इलेक्ट्रोड (कुञ्जी तह): Pt (प्लेटिनम)।

Piezo लेयर (कोर लेयर): PZT।

मध्यवर्ती तहहरू: अनाज अभिमुखीकरण र संरचनात्मक स्थिरता अनुकूलन गर्न बफर तह, तल इलेक्ट्रोड, र आसंजन तह समावेश गर्दछ।

सब्सट्रेट: Si वा SOI वेफर्ससँग उपयुक्त।

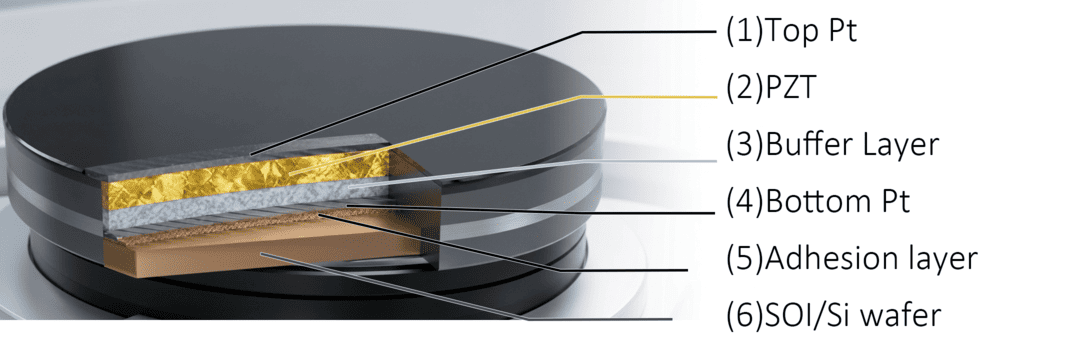

PZT Piezoelectric Ceramic Wafers Physical Structure

2. गुणस्तर आश्वासन र माइक्रोस्ट्रक्चर विश्लेषण

हामी कठोर प्राविधिक विशेषता मार्फत उच्च विश्वसनीयता सुनिश्चित गर्छौं:

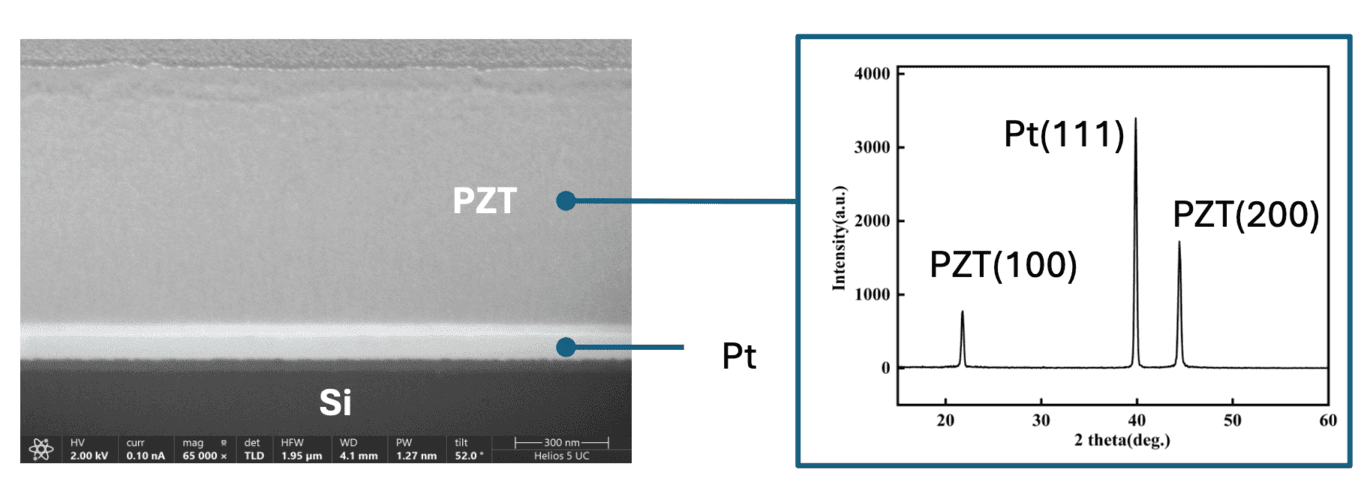

Typical Stack of PZT Piezoelectric Ceramic Wafers


 ●SEM विश्लेषण: स्क्यानिङ इलेक्ट्रोन माइक्रोस्कोपी (SEM) तस्बिरहरूले एकसमान दाना आकार वितरणको साथ घना, क्र्याक-रहित सतह आकारविज्ञान प्रकट गर्दछ, उच्च-विश्वसनीयता MEMS अनुप्रयोगहरूको लागि आदर्श।

 ●XRD विशेषता: एक्स-रे विवर्तन (XRD) ढाँचाहरूले एक बलियो (100) प्राथमिकता अभिमुखीकरणको साथ शुद्ध पेरोभस्काइट चरण गठन पुष्टि गर्दछ, अधिकतम पाइजोइलेक्ट्रिक प्रदर्शन गुणांक सुनिश्चित गर्दछ।


3. प्राविधिक विशिष्टताहरू (विशेषताहरू)

PZT विशेषताहरू
Polycrystal PZT
Piezoelectric स्थिर d31
200 pC/N
Piezoelectric गुणांक e31
-14 C/m²
क्युरी तापमान
X ℃
वेफर आकारहरू
4 / 6 / 8 इन्च उपलब्ध छ


4. कोर अनुप्रयोगहरू


 ● Piezoelectric Micromachined Ultrasonic Transducers (pMUT): फिंगरप्रिन्ट सेन्सरहरू, इशारा पहिचान, र अटोमोटिभ अल्ट्रासोनिक रडारका लागि उच्च-फ्रिक्वेन्सी मिनिएचराइज्ड एरेहरू।

 ● सञ्चार: फराकिलो ब्यान्डविथ र कम सम्मिलन घाटा प्राप्त गर्न 5G/6G मा FBAR वा SAW फिल्टरहरू निर्माण गर्ने कुञ्जी।

 ● ध्वनिक MEMS: MEMS स्पिकरहरूको लागि शक्तिशाली क्षणिक प्रतिक्रिया प्रदान गर्दछ र MEMS माइक्रोफोनहरूको लागि सिग्नल-टू-नोइज अनुपात (SNR) सुधार गर्दछ।

 ● सटीक तरल पदार्थ नियन्त्रण: इन्कजेट प्रिन्टहेडहरूमा ड्रपलेट भोल्युमको नानोलिटर-स्केल सटीक नियन्त्रणको लागि d31 मोड मार्फत उच्च-गति कम्पन।

 ● चिकित्सा र सौन्दर्य (माइक्रो पम्पिङ): मेडिकल नेबुलाइजर वा कस्मेटिक अल्ट्रासोनिक पम्पहरू उच्च विश्वसनीयता र कम्प्याक्ट साइजको साथ चलाउँछ।


5. अनुकूलन सेवाहरू

Si wafers मा मानक निक्षेपको अतिरिक्त, हामी अनुकूलन निक्षेप सेवाहरू पनि प्रदान गर्दछौं:

 ●चलचित्र र मोटाई अनुकूलन: डिजाइन आवश्यकताहरु अनुसार विशिष्ट फिल्म प्रकार र अनुकूलन मोटाई को निक्षेप।

 ●OEM फाउंड्री: उच्च गुणस्तरको पिजोइलेक्ट्रिक पातलो-फिल्म वृद्धिको लागि ग्राहकहरूबाट आपूर्ति गरिएको वेफरहरूको स्वीकृति।

 ●SOI सब्सट्रेट समर्थन: निम्न विनिर्देशहरूको साथ SOI वेफर्समा विशेष निक्षेप:


SOI सब्सट्रेट वेफर
साइज
शीर्ष सी प्रतिरोध
मोटाई
डोपेन्ट
बक्स तह
6 इन्च, 8 इन्च
> 5000 ओम/सेमी
