ठोस CVD SiC फोकस रिंगहरूको निर्माण भित्र: ग्रेफाइट देखि उच्च-परिशुद्धता भागहरू

सेमीकन्डक्टर निर्माणको उच्च-दण्डको संसारमा, जहाँ परिशुद्धता र चरम वातावरणहरू सहअस्तित्वमा छन्, सिलिकन कार्बाइड (SiC) फोकस रिंगहरू अपरिहार्य छन्। तिनीहरूको असाधारण थर्मल प्रतिरोध, रासायनिक स्थिरता, र मेकानिकल शक्तिको लागि परिचित, यी घटकहरू उन्नत प्लाज्मा नक्काशी प्रक्रियाहरूको लागि महत्वपूर्ण छन्।

तिनीहरूको उच्च प्रदर्शन पछाडिको रहस्य ठोस CVD (रासायनिक भाप निक्षेप) प्रविधिमा छ। आज, हामी तपाईंलाई कठोर उत्पादन यात्राको अन्वेषण गर्न पर्दा पछाडि लैजान्छौं - एक कच्चा ग्रेफाइट सब्सट्रेट देखि फैब को एक उच्च परिशुद्धता "अदृश्य नायक" सम्म।

I. छवटा कोर निर्माण चरणहरू

ठोस CVD SiC फोकस रिंगहरूको उत्पादन एक उच्च सिङ्क्रोनाइज गरिएको छ-चरण प्रक्रिया हो:

• ग्रेफाइट सब्सट्रेट पूर्व उपचार
• SiC कोटिंग निक्षेप (कोर प्रक्रिया)
• वाटर-जेट काट्ने र आकार दिने
• तार काट्ने विभाजन
• प्रेसिजन पॉलिशिंग
• अन्तिम गुणस्तर निरीक्षण र स्वीकृति

परिपक्व प्रक्रिया व्यवस्थापन प्रणाली मार्फत, 150 ग्रेफाइट सब्सट्रेटहरूको प्रत्येक ब्याचले लगभग 300 समाप्त SiC फोकस रिंगहरू उत्पादन गर्न सक्छ, उच्च रूपान्तरण दक्षता प्रदर्शन गर्दछ।

II। प्राविधिक गहिरो डाइभ: कच्चा माल देखि समाप्त भाग सम्म

1. सामग्री तयारी: उच्च-शुद्ध ग्रेफाइट चयन

यात्रा प्रिमियम ग्रेफाइट रिंगहरू चयन गरेर सुरु हुन्छ। ग्रेफाइटको शुद्धता, घनत्व, पोरोसिटी, र आयामी शुद्धताले सीधै पछिको SiC कोटिंगको आसंजन र एकरूपतालाई असर गर्छ। प्रशोधन गर्नु अघि, प्रत्येक सब्सट्रेटले शुद्धता परीक्षण र आयामी प्रमाणिकरणबाट गुज्रिन्छ कि शून्य अशुद्धताले निक्षेपमा हस्तक्षेप गर्दछ।

2. कोटिंग डिपोजिसन: ठोस CVD को मुटु

CVD प्रक्रिया सबैभन्दा महत्त्वपूर्ण चरण हो, विशेष SiC फर्नेस प्रणालीहरूमा सञ्चालन गरिन्छ। यो दुई माग चरणहरूमा विभाजित छ:

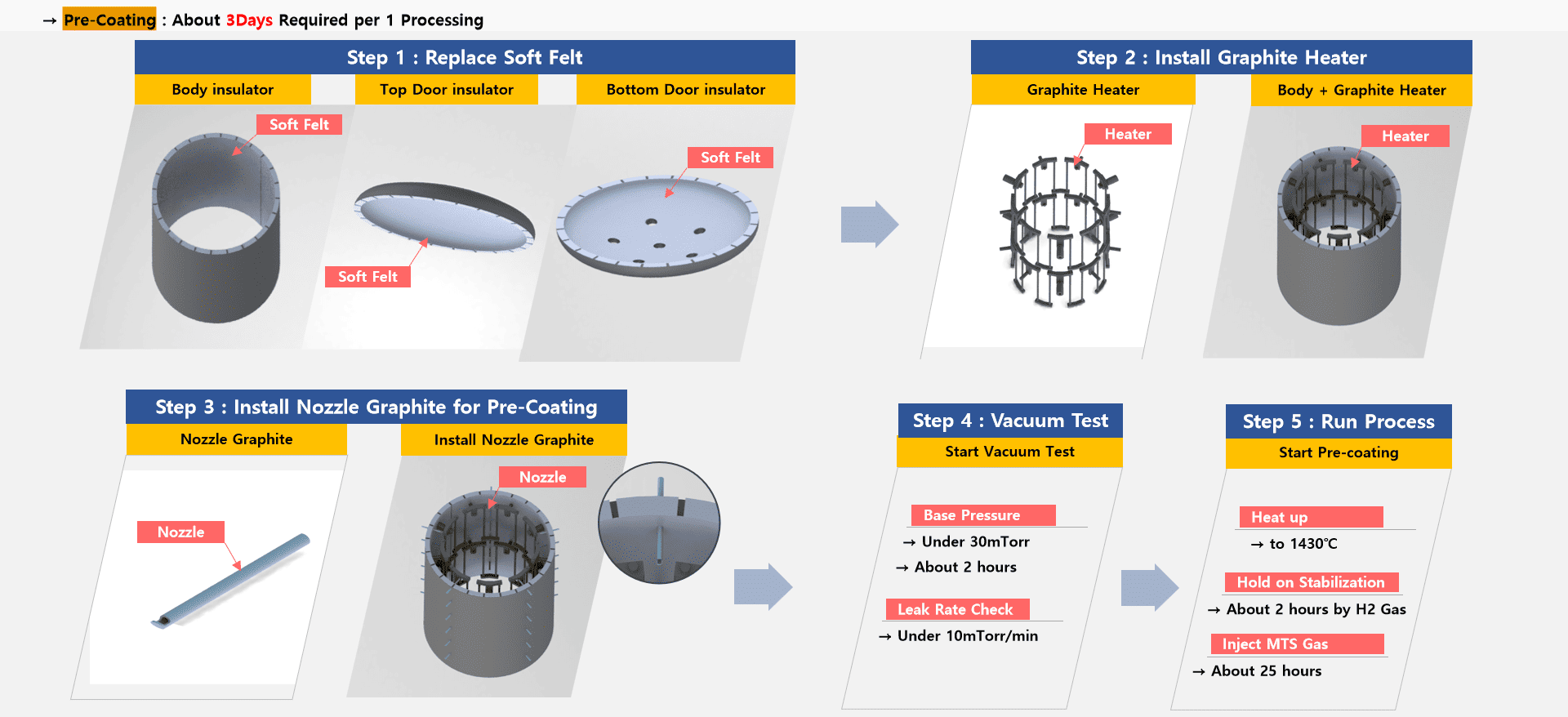

(१) प्रि-कोटिंग प्रक्रिया (~३ दिन/ब्याच):

• सेटअप: थर्मल स्थिरता सुनिश्चित गर्न नरम इन्सुलेशन (माथि, तल, र छेउको पर्खाल) बदल्नुहोस्; ग्रेफाइट हीटरहरू र विशेष पूर्व-कोटिंग नोजलहरू स्थापना गर्नुहोस्।
• भ्याकुम र लीक परीक्षण: चेम्बरले 30 mTorr भन्दा कम बेस प्रेसरमा पुग्नु पर्छ र 10 mTorr/मिनेट भन्दा कम चुहावट दर माइक्रो-लीक रोक्नको लागि।
• प्रारम्भिक निक्षेप: भट्टीलाई 1430 डिग्री सेल्सियसमा तताइएको छ। H₂ वायुमण्डल स्थिरीकरणको 2 घण्टा पछि, MTS ग्यासलाई 25 घण्टाको लागि इन्जेक्सन गरिन्छ जसले मुख्य कोटिंगको लागि उच्च बन्धन सुनिश्चित गर्दछ।

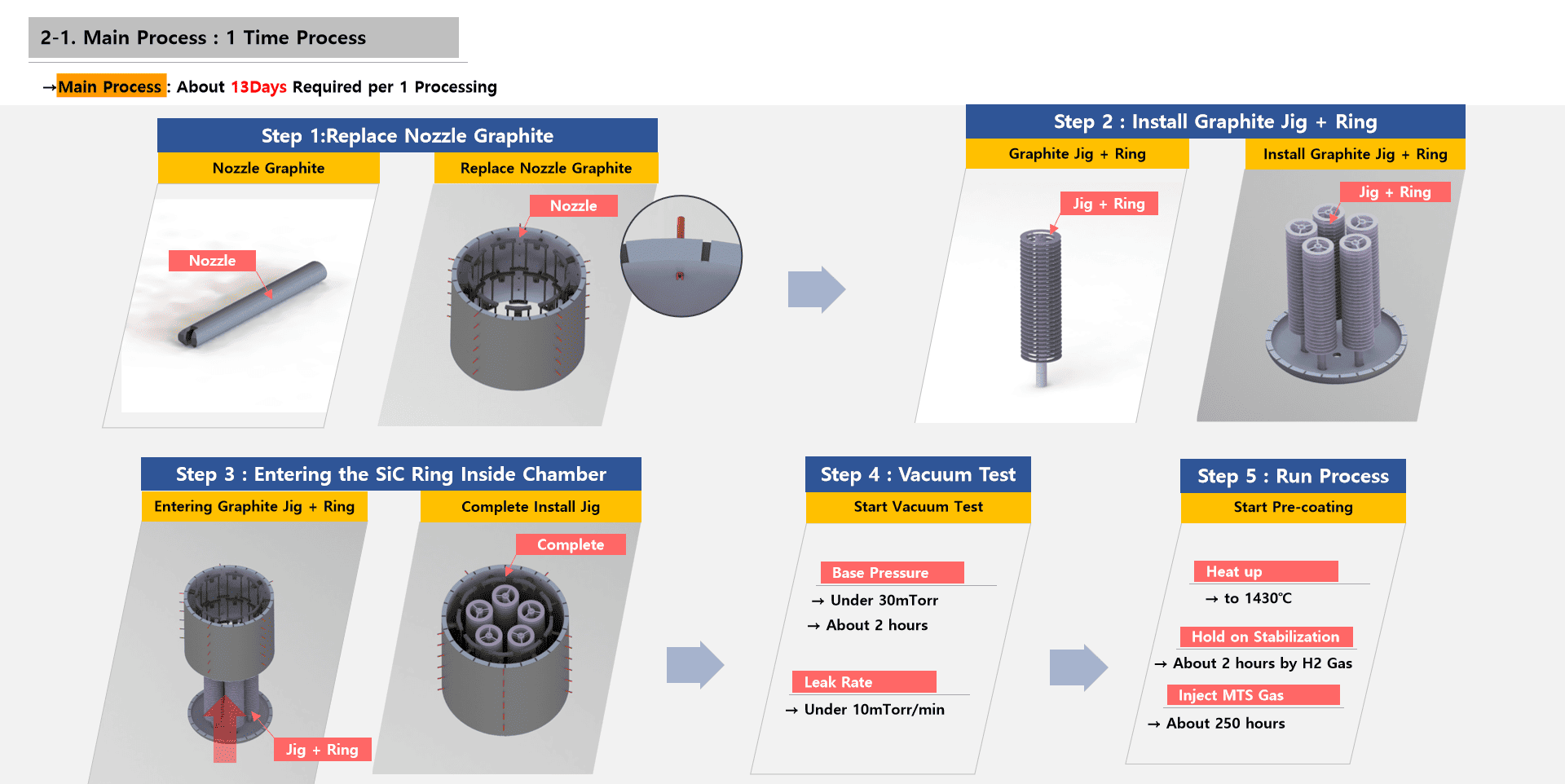

(2) मुख्य कोटिंग प्रक्रिया (~ 13 दिन / ब्याच):

• कन्फिगरेसन: नोजलहरू पुन: समायोजन गर्नुहोस् र लक्ष्य रिंगहरूसँग ग्रेफाइट जिगहरू स्थापना गर्नुहोस्।
• माध्यमिक भ्याकुम निरीक्षण: एक कठोर माध्यमिक भ्याकुम परीक्षण ग्यारेन्टी गर्न को लागी गरिन्छ कि निक्षेप वातावरण पूर्ण रूपमा सफा र स्थिर रहन्छ।
• दिगो वृद्धि: 1430 डिग्री सेल्सियस कायम राख्दै, MTS ग्यास लगभग 250 घण्टाको लागि इंजेक्शन गरिन्छ। यी उच्च-तापमान परिस्थितिहरूमा, MTS Si र C परमाणुहरूमा विघटन हुन्छ, जुन बिस्तारै र समान रूपमा ग्रेफाइट सतहमा जम्मा हुन्छ। यसले घना, गैर-छिद्रो SiC कोटिंग सिर्जना गर्दछ - ठोस CVD गुणस्तरको विशेषता।

3. आकार र सटीक विभाजन

• वाटर-जेट कटिङ: उच्च-दबाव पानी जेटहरूले प्रारम्भिक आकार दिन्छ, रिंगको नराम्रो प्रोफाइल परिभाषित गर्न थप सामग्री हटाउँछ।
• तार काट्ने: सटीक तार काट्नेले बल्क सामग्रीलाई माइक्रोन-स्तर सटीकताको साथ व्यक्तिगत रिंगहरूमा अलग गर्दछ, तिनीहरूले कडा स्थापना सहिष्णुताहरू पूरा गर्दछन् भन्ने सुनिश्चित गर्दै।

4. सतह परिष्करण: सटीक पालिश

काटन पछि, माइक्रोस्कोपिक त्रुटिहरू र मेसिनिङ बनावटहरू हटाउन SiC सतहलाई पालिश गरिन्छ। यसले सतहको नरमपनलाई कम गर्छ, जुन प्लाज्मा प्रक्रियाको क्रममा कण हस्तक्षेपलाई कम गर्न र लगातार वेफर उत्पादन सुनिश्चित गर्न महत्त्वपूर्ण छ।

5. अन्तिम निरीक्षण: मानक-आधारित प्रमाणीकरण

प्रत्येक कम्पोनेन्टले कडा जाँचहरू पास गर्नुपर्छ:

• आयामी शुद्धता (जस्तै, बाहिरी व्यास सहिष्णुता ± ०.०१ मिमी)
• कोटिंग मोटाई र एकरूपता
• सतह रफपन
• रासायनिक शुद्धता र दोष स्क्यानिङ

III। इकोसिस्टम: उपकरण एकीकरण र ग्यास प्रणाली

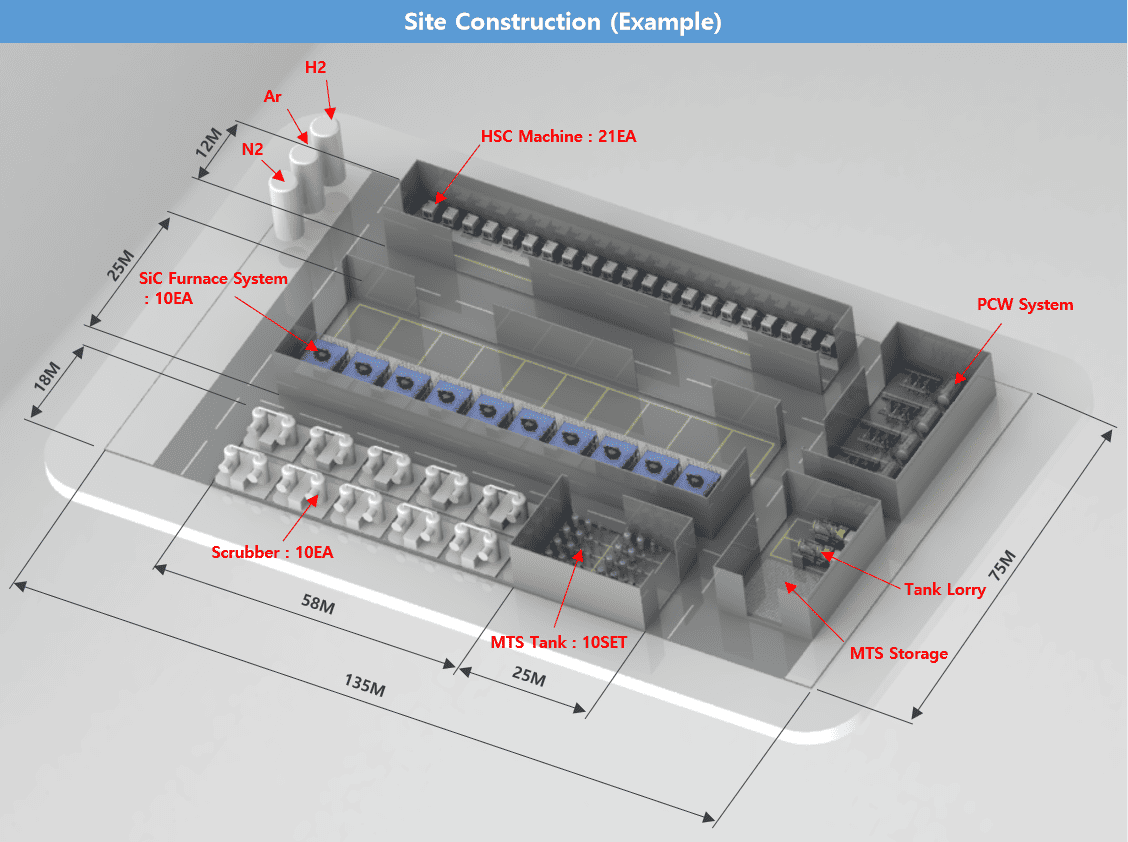

1. मुख्य उपकरण कन्फिगरेसन

एक विश्व-स्तरीय उत्पादन लाइन परिष्कृत पूर्वाधारमा निर्भर गर्दछ:

• SiC फर्नेस प्रणालीहरू (१० इकाइहरू): विशाल एकाइहरू (7.9m x 6.6m x 9.7m) बहु-स्टेशन सिङ्क्रोनाइज्ड सञ्चालनहरूका लागि अनुमति दिँदै।
• ग्याँस डेलिभरी: MTS ट्याङ्की र डेलिभरी प्लेटफर्मको १० सेटले उच्च शुद्धता प्रवाह स्थिरता सुनिश्चित गर्दछ।
• समर्थन प्रणालीहरू: वातावरणीय सुरक्षाका लागि १० स्क्रबरहरू, PCW कुलिङ प्रणालीहरू, र २१ HSC (हाइ-स्पीड मेसिनिङ) एकाइहरू समावेश छन्।

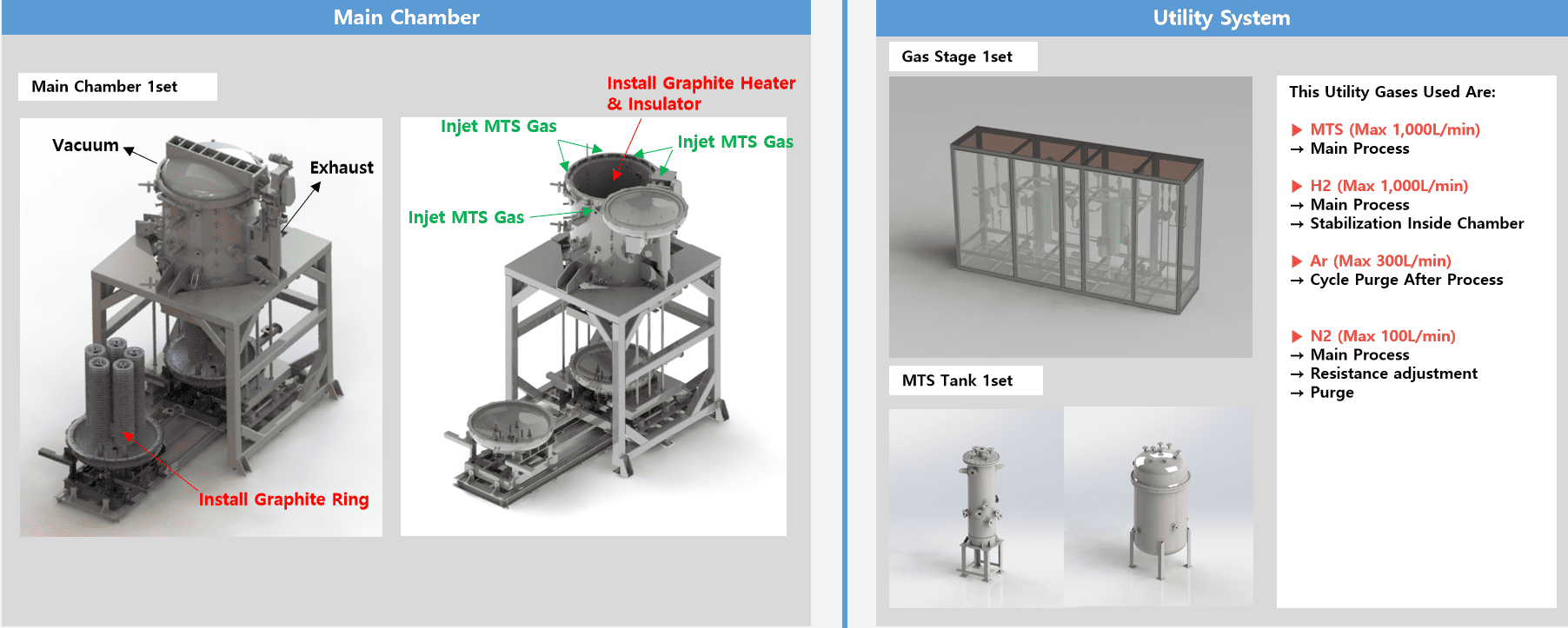

2. कोर ग्याँस प्रणाली कार्यहरू

• MTS (अधिकतम 1000 L/min): Si र C परमाणुहरू प्रदान गर्ने प्राथमिक निक्षेप स्रोत।
• हाइड्रोजन (H₂, अधिकतम 1000 L/min): भट्टीको वातावरण स्थिर बनाउँछ र प्रतिक्रियालाई सहयोग गर्छ
• Argon (Ar, अधिकतम 300 L/min): पोस्ट-प्रक्रिया सफाई र शुद्धीकरणको लागि प्रयोग गरिन्छ।
• नाइट्रोजन (N₂, अधिकतम 100 L/min): प्रतिरोध समायोजन र प्रणाली शुद्धीकरणको लागि प्रयोग गरिन्छ।

निष्कर्ष

एक ठोस CVD SiC फोकस रिंग "उपभोग्य" जस्तो देखिन सक्छ, तर यो वास्तवमा भौतिक विज्ञान, भ्याकुम प्रविधि, र ग्यास नियन्त्रणको उत्कृष्ट कृति हो। यसको ग्रेफाइट उत्पत्तिदेखि समाप्त कम्पोनेन्टसम्म, प्रत्येक चरण उन्नत अर्धचालक नोडहरू समर्थन गर्न आवश्यक कठोर मानकहरूको प्रमाण हो।

प्रक्रिया नोडहरू संकुचित हुन जारी राख्दा, उच्च प्रदर्शन SiC कम्पोनेन्टहरूको माग मात्र बढ्नेछ। एक परिपक्व, व्यवस्थित निर्माण दृष्टिकोण भनेको ईच च्याम्बरमा स्थिरता र चिप्सको अर्को पुस्ताको लागि विश्वसनीयता सुनिश्चित गर्दछ।
