PZT Piezoelectric Wafers: Next-Gen MEMS को लागि उच्च प्रदर्शन समाधान

द्रुत MEMS (माइक्रो-इलेक्ट्रोमेकानिकल प्रणाली) विकासको युगमा, सही पिजोइलेक्ट्रिक सामग्री चयन गर्नु उपकरण प्रदर्शनको लागि मेक-वा-ब्रेक निर्णय हो। PZT (लीड जिरकोनेट टाइटनेट) पातलो-फिल्म वेफरहरू AlN (एल्युमिनियम नाइट्राइड) जस्ता विकल्पहरूमा प्रमुख छनोटको रूपमा देखा परेका छन्, जसले अत्याधुनिक सेन्सरहरू र एक्चुएटरहरूको लागि उत्कृष्ट इलेक्ट्रोमेकानिकल युग्मन प्रदान गर्दछ।

Vetek सेमीकन्डक्टरले उद्योग-अग्रणी PZT-on-Si/SOI वेफर्स प्रदान गर्दछ। उन्नत पातलो-फिल्म डिपोजिसनको सदुपयोग गर्दै, हामी असाधारण फिल्म एकरूपता र क्रिस्टलीय गुणस्तर प्रदान गर्दछौं, विशेष गरी फिल्म थकान र प्रदर्शन गिरावट जस्ता सामान्य उद्योग अवरोधहरू पार गर्न इन्जिनियर।

कोर वास्तुकला: Pt र PZT को सिनर्जी

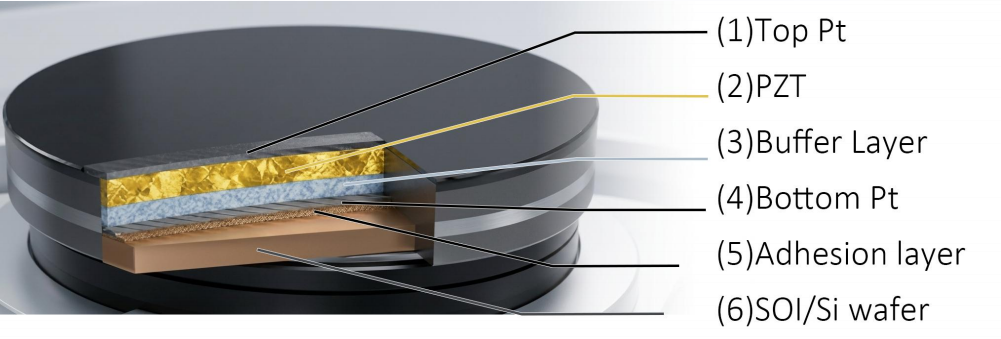

बहु-तह स्ट्याकको अखण्डता फेरोइलेक्ट्रिक प्रदर्शनको लागि आधारभूत छ। हाम्रो वेफर्सले मेटालिक इलेक्ट्रोड र सिरेमिक पातलो फिल्महरूको सटीक-इन्जिनियर गरिएको स्ट्याक प्रयोग गर्दछ:

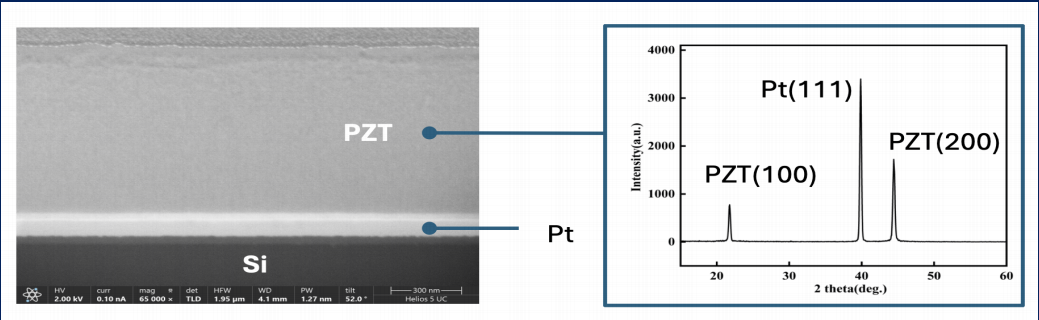

• PZT Piezoelectric कोर:हाम्रो प्रक्रिया कठोर क्रिस्टल अभिविन्यास नियन्त्रणमा केन्द्रित छ। Muralt (2000) को अनुसार, (100) वा (001) मनपर्ने अभिमुखीकरणको साथ PZT ले उल्लेखनीय रूपमा उच्च अनुदैर्ध्य पीजोइलेक्ट्रिक स्थिरता दिन्छ। Vetek को अनुकूलित निक्षेपले एक बलियो (100) अभिमुखीकरण सुनिश्चित गर्दछ, माइक्रोन-स्तर मोटाईमा पनि ठूलो ऊर्जा उत्पादन सक्षम पार्दै।
• क्रिटिकल पीटी इलेक्ट्रोड तह:प्लेटिनम (Pt) दुबै विद्युतीय कन्ड्युट र PZT को लागि वृद्धि टेम्प्लेटको रूपमा कार्य गर्दछ। अक्सिजन युक्त वातावरणमा यसको उच्च चालकता र थर्मल स्थिरताको लागि प्रख्यात, Pt तल इलेक्ट्रोडहरूको लागि उद्योग सुनको मानक हो (ताकाहाशी एट अल।, 1994)। PZT nucleation को लागि एक आदर्श इन्टरफेस प्रदान गर्न हामी अल्ट्रा-कम सतह खुरदरापन (Ra <= 1.0 nm) कायम राख्छौं।
• एकीकृत बफर तहहरू:PZT र सिलिकन सब्सट्रेट बीचको मौलिक प्रसारलाई दबाउन, हामी एक सटीक बफर लेयर प्रणाली समावेश गर्दछौं। यी तहहरूले भौतिक बाधा र तनाव-बफरको रूपमा कार्य गर्दछ, फिल्म डेलामिनेशनलाई रोक्न र जटिल MEMS नक्काशीको समयमा सम्पूर्ण वेफरको मेकानिकल विश्वसनीयता सुनिश्चित गर्दछ।

लक्ष्य अनुप्रयोगहरू: PZT कहाँ प्रयोग गरिन्छ?

सटीक मेकानिकल-टू-इलेक्ट्रिकल सेन्सिङ वा इलेक्ट्रिकल-टू-मेकानिकल एक्च्युएसन आवश्यक पर्ने अनुप्रयोगहरूको लागि उच्च-प्रदर्शन PZT वेफरहरू आवश्यक छन्:

• उपभोक्ता इलेक्ट्रोनिक्स (PMUT):लक्षित ग्राहकहरूमा स्मार्टफोन मोड्युल निर्माताहरू र बायोमेट्रिक सुरक्षा फर्महरू समावेश छन्। केस प्रयोग गर्नुहोस्: PZT फिल्महरूले अन्डर-डिस्प्ले फिंगरप्रिन्ट सेन्सिङको लागि उच्च-फ्रिक्वेन्सी अल्ट्रासोनिक तरंगहरू उत्पन्न गर्दछ। लिगेसी समाधानहरूको तुलनामा, PZT-आधारित PMUTs ले सुरक्षित 3D बायोमेट्रिक प्रमाणीकरण सक्षम पार्दै गहिरो प्रवेश र उच्च रिजोल्युसन (अकबरी एट अल।, २०१६) प्रदान गर्दछ।
• दूरसंचार (RF MEMS):लक्षित ग्राहकहरूमा RF फ्रन्ट-एन्ड चिप डिजाइनरहरू र 5G/6G पूर्वाधार प्रदायकहरू समावेश छन्। केस प्रयोग गर्नुहोस्: ट्युनेबल फिल्टरहरू सिर्जना गर्न PZT को उच्च इलेक्ट्रोमेकानिकल युग्मन गुणांक प्रयोग गर्दै। यसले सिग्नल हानिलाई कम गर्छ र ब्यान्डविथ विस्तार गर्छ, 5G नेटवर्कहरूमा स्पेक्ट्रम भीड व्यवस्थापनको लागि महत्वपूर्ण।
• औद्योगिक मुद्रण:लक्षित ग्राहकहरूमा औद्योगिक इन्कजेट प्रिन्टर निर्माताहरू र लचिलो प्रदर्शन (OLED) निर्माताहरू समावेश छन्। केस प्रयोग गर्नुहोस्: PZT वेफर्सहरू अल्ट्रा-फास्ट एक्चुएटरहरूमा माइक्रो-मेसिन गरिएका छन्। मसी च्याम्बरलाई तुरुन्तै विकृत गरेर, तिनीहरूले पिको-लिटर सटीक तरल पदार्थ वितरण, OLED निर्माण र उच्च-रिजोल्युशन 3D प्रिन्टिङको लागि आधारशिला प्राप्त गर्छन्।
• स्वास्थ्य सेवा:लक्षित ग्राहकहरूमा मेडिकल उपकरण R&D र ह्यान्डहेल्ड अल्ट्रासाउन्ड स्टार्टअपहरू समावेश छन्। केस प्रयोग गर्नुहोस्: आन्तरिक इमेजिङका लागि इन्ट्राभास्कुलर अल्ट्रासाउन्ड (IVUS) प्रोबहरू चलाउँदै। यसले लक्षित औषधि वितरणको लागि उच्च दक्षता, मौन चिकित्सा नेबुलाइजरहरूको हृदयको रूपमा पनि कार्य गर्दछ।
• अटोमोटिभ:लक्षित ग्राहकहरूमा स्वायत्त ड्राइभिङ समाधान प्रदायकहरू र स्मार्ट ककपिट HMI विकासकर्ताहरू समावेश छन्। केस प्रयोग गर्नुहोस्: अटोमोटिभ अल्ट्रासोनिक सेन्सरहरूको पत्ता लगाउने दायरा विस्तार गर्दै। थप रूपमा, यसले टचस्क्रिनहरूमा ह्याप्टिक प्रतिक्रिया प्रदान गर्दछ, भौतिक बटनहरूको स्पर्श अनुभूति अनुकरण गर्दै।

किन Vetek अर्धचालक छान्नुहोस्?

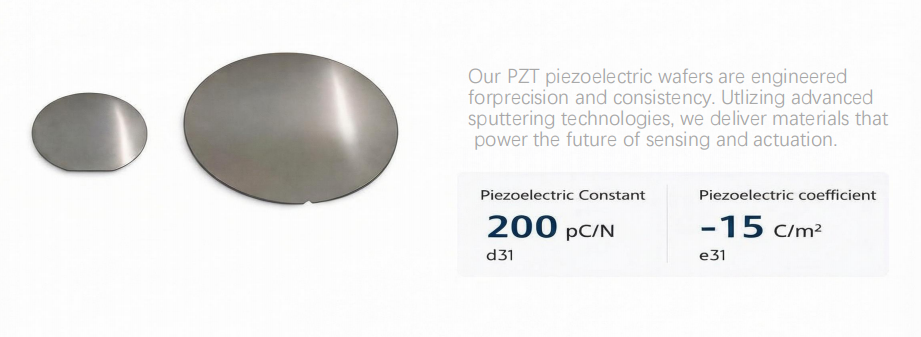

• उच्च मापदण्डहरू:Piezoelectric constant d31 सामान्यतया 200 pC/N पुग्छ, e31 गुणांक -15 C/m2 मा स्थिर हुन्छ।
• बहुमुखी सब्सट्रेट:6-इन्च र 8-इन्च ढाँचाहरूमा उपलब्ध छ, उच्च-प्रतिरोधी SOI सब्सट्रेटहरू (> 5000 ohm/cm) सहित।
• बेस्पोक अनुकूलन:हामी ग्राहकले आपूर्ति गरिएको वेफर्स (फाउन्ड्री सेवा) लाई समर्थन गर्छौं र तपाईंको विशिष्ट अनुनाद आवृत्ति आवश्यकताहरूसँग मेल खाने PZT र Pt तहहरूको मोटाई अनुपात अनुकूलन गर्न सक्छौं।

लेखक:सेरा ली

शैक्षिक सन्दर्भ:

[१] मुराल्ट, पी। (२०००)। "माइक्रोसेन्सर र एक्चुएटरहरूको लागि PZT पातलो फिल्महरू: समस्या र प्रगति।"माइक्रोमेकानिक्स र माइक्रोइन्जिनियरिङको जर्नल।

[२] Trolier-McKinstry, S., et al। (२०१८)। "MEMS को लागि Piezoelectric पातलो फिल्महरू।"सामग्री अनुसन्धानको वार्षिक समीक्षा।

[३] अकबरी, एम., आदि। (2016)। "मेडिकल इमेजिङका लागि Piezoelectric Micromachined Ultrasonic Transducers (pMUTs)।"Piezoelectric MEMS Resonators मा।
