सिलिकन कार्बाइड एपिटेक्सी

उच्च गुणस्तरको सिलिकन कार्बाइड एपिटेक्सीको तयारी उन्नत प्रविधि र उपकरण र उपकरण सामानहरूमा निर्भर गर्दछ। हाल, सबैभन्दा व्यापक रूपमा प्रयोग हुने सिलिकन कार्बाइड एपिटाक्सी वृद्धि विधि रासायनिक भाप निक्षेप (CVD) हो। यसमा एपिटेक्सियल फिल्म मोटाई र डोपिङ एकाग्रता, कम दोष, मध्यम वृद्धि दर, स्वचालित प्रक्रिया नियन्त्रण, इत्यादिको सटीक नियन्त्रणको फाइदाहरू छन्, र यो एक भरपर्दो प्रविधि हो जुन सफलतापूर्वक व्यावसायिक रूपमा लागू गरिएको छ।

सिलिकन कार्बाइड CVD epitaxy ले सामान्यतया तातो पर्खाल वा न्यानो पर्खाल CVD उपकरणहरू अपनाउछ, जसले उच्च वृद्धि तापमान अवस्था (1500 ~ 1700 ℃), तातो पर्खाल वा न्यानो पर्खाल CVD को विकासको वर्ष पछि अन्तर्गत एपिटाक्सी लेयर 4H क्रिस्टलीय SiC को निरन्तरता सुनिश्चित गर्दछ। इनलेट हावा प्रवाह दिशा र सब्सट्रेट सतह बीचको सम्बन्ध, प्रतिक्रिया कक्षलाई तेर्सो संरचना रिएक्टर र ठाडो संरचना रिएक्टरमा विभाजन गर्न सकिन्छ।

एसआईसी एपिटेक्सियल फर्नेसको गुणस्तरका लागि तीनवटा मुख्य सूचकहरू छन्, पहिलो एपिटेक्सियल वृद्धि प्रदर्शन, मोटाई एकरूपता, डोपिङ एकरूपता, दोष दर र वृद्धि दर सहित; दोस्रो तताउने / शीतलन दर, अधिकतम तापक्रम, तापमान एकरूपता सहित उपकरणको तापमान प्रदर्शन हो; अन्तमा, एकल एकाइको मूल्य र क्षमता सहित उपकरणको लागत प्रदर्शन।

सिलिकन कार्बाइड epitaxial वृद्धि फर्नेस र कोर सामान भिन्नता को तीन प्रकार

तातो पर्खाल तेर्सो CVD (LPE कम्पनीको विशिष्ट मोडेल PE1O6), न्यानो पर्खाल ग्रह CVD (विशिष्ट मोडेल Aixtron G5WWC/G10) र अर्ध-तातो भित्ता CVD (नुफ्लेयर कम्पनीको EPIREVOS6 द्वारा प्रतिनिधित्व गरिएको) मुख्यधारा एपिटेक्सियल उपकरणहरू प्राविधिक समाधानहरू हुन् जुन वास्तविक बनाइएको छ। यस चरणमा व्यावसायिक अनुप्रयोगहरूमा। तीनवटा प्राविधिक उपकरणहरूको पनि आफ्नै विशेषताहरू छन् र माग अनुसार चयन गर्न सकिन्छ। तिनीहरूको संरचना निम्नानुसार देखाइएको छ:

सम्बन्धित मूल घटकहरू निम्नानुसार छन्:

(a) तातो पर्खाल तेर्सो प्रकारको कोर पार्ट- हाफमुन पार्टहरू हुन्छन्

डाउनस्ट्रीम इन्सुलेशन

मुख्य इन्सुलेशन माथिल्लो

माथिल्लो अर्धचन्द्र

अपस्ट्रीम इन्सुलेशन

संक्रमण टुक्रा 2

संक्रमण टुक्रा 1

बाह्य हावा नोजल

टेपर्ड स्नोर्कल

बाहिरी आर्गन ग्याँस नोजल

आर्गन ग्याँस नोजल

वेफर समर्थन प्लेट

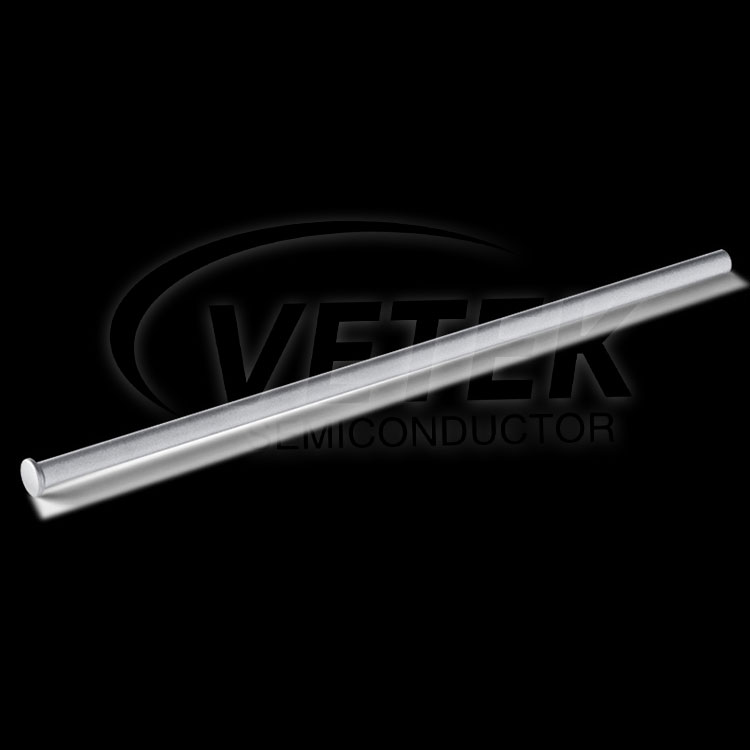

केन्द्रित पिन

केन्द्रीय गार्ड

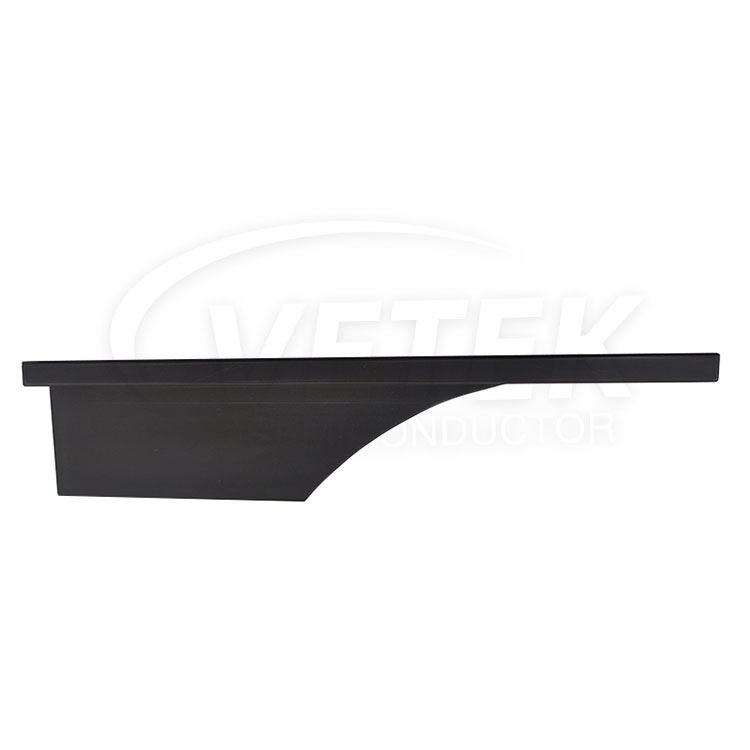

डाउनस्ट्रीम बायाँ सुरक्षा आवरण

डाउनस्ट्रीम दायाँ सुरक्षा कभर

माथिल्लो बायाँ सुरक्षा आवरण

माथिल्लो दाहिने सुरक्षा कभर

छेउको पर्खाल

ग्रेफाइट रिंग

सुरक्षात्मक अनुभूति भयो

सहयोगी अनुभूति भयो

सम्पर्क ब्लक

ग्यास आउटलेट सिलिन्डर

(b) न्यानो पर्खाल ग्रह प्रकार

SiC कोटिंग प्लानेटरी डिस्क र TaC लेपित प्लानेटरी डिस्क

(c) अर्ध-थर्मल पर्खाल खडा प्रकार

Nuflare (जापान): यो कम्पनीले दोहोरो-चेम्बर ठाडो भट्टीहरू प्रदान गर्दछ जसले उत्पादन उपज बढाउन योगदान गर्दछ। उपकरणले प्रति मिनेट 1000 क्रान्तिहरूको उच्च-गति रोटेशन सुविधा दिन्छ, जुन एपिटेक्सियल एकरूपताको लागि अत्यधिक लाभदायक छ। थप रूपमा, यसको वायुप्रवाह दिशा अन्य उपकरणहरू भन्दा फरक छ, ठाडो रूपमा तल तर्फ, यसरी कणहरूको उत्पादनलाई न्यूनतम पार्छ र कणका थोपाहरू वेफर्समा खस्ने सम्भावना कम गर्दछ। हामी यस उपकरणको लागि कोर SiC लेपित ग्रेफाइट कम्पोनेन्टहरू प्रदान गर्दछौं।

SiC epitaxial उपकरण कम्पोनेन्टहरूको आपूर्तिकर्ताको रूपमा, VeTek Semiconductor ग्राहकहरूलाई SiC epitaxy को सफल कार्यान्वयनलाई समर्थन गर्न उच्च-गुणस्तरको कोटिंग कम्पोनेन्टहरू प्रदान गर्न प्रतिबद्ध छ।
