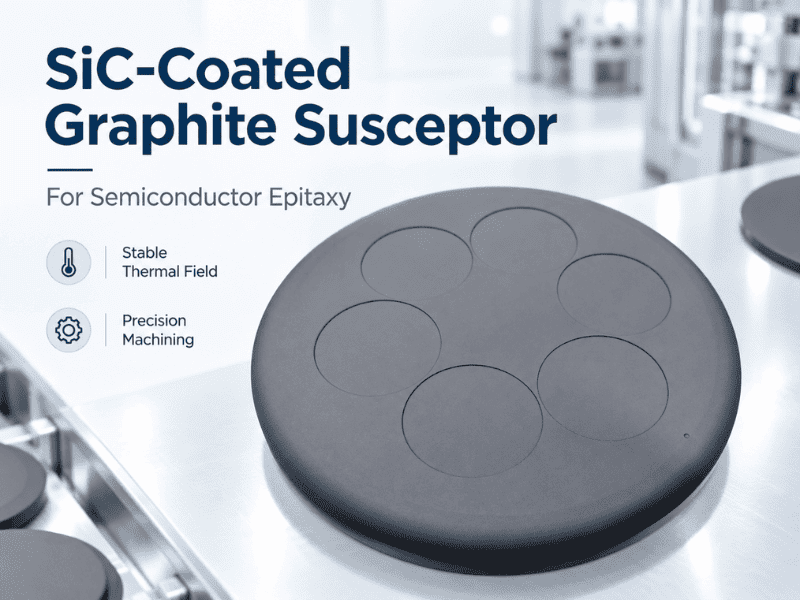

SiC-लेपित ग्रेफाइट ससेप्टर: यसले Epitaxy एकरूपता र वेफर गुणस्तरलाई कसरी असर गर्छ?

एक SiC लेपित ग्रेफाइट ससेप्टर केवल एक वेफर होल्डर होइन। सेमीकन्डक्टर एपिटेक्सीमा, यो थर्मल-फिल्ड कम्पोनेन्ट, मेकानिकल इन्टरफेस र एकै समयमा प्रक्रिया-फेसिङ सतह हो। यसको ग्रेफाइट बडीले मेसिनेबिलिटी र थर्मल कार्यक्षमता प्रदान गर्दछ, जबकि CVD SiC कोटिंगले वेफरको नजिक रासायनिक रूपमा स्थिर सतह प्रदान गर्दछ। किनभने वेफरको तापक्रम ससेप्टर ज्यामिति, समतलता, पकेट डिजाइन र सतह अवस्थासँग जोडिएको छ, ससेप्टर गुणस्तरले एपिटेक्सियल एकरूपता र रन-टु-रन स्थिरतालाई प्रभाव पार्न सक्छ।

किन ससेप्टर एपिटेक्सी प्रक्रियाको भाग हो

सिलिकन वा SiC epitaxy को समयमा, वेफर एक कडा नियन्त्रित थर्मल र रासायनिक वातावरण भित्र स्थित हुनुपर्छ। ससेप्टरले वेफरलाई समर्थन गर्दछ, रिएक्टरबाट ऊर्जा जोड्छ वा अवशोषित गर्दछ, वेफर तर्फ तातो स्थानान्तरण गर्दछ र यसको तल तुरुन्तै भौतिक सीमा परिभाषित गर्दछ। यस कारणका लागि, कम्पोनेन्टलाई ग्रेफाइट ग्रेड वा कोटिंग मोटाईले मात्र न्याय गर्न सकिँदैन।

SGL कार्बनले बताउँछ कि ग्रेफाइट ससेप्टरहरूको गुण र गुणस्तरले एपिटेक्सियल-लेयर गुणस्तरमा महत्त्वपूर्ण प्रभाव पार्छ र उच्च-शुद्धता आइसोस्टेटिक ग्रेफाइट, एकरूप SiC कोटिंग र नजिकको आयामी सहिष्णुतालाई जोड दिन्छ। यसको ASM ससेप्टर कार्यक्रमले पकेट प्रोफाइल, समतलता, सतह फिनिश र शुद्धतालाई प्रक्रिया-सान्दर्भिक विनिर्देशहरूको रूपमा हाइलाइट गर्दछ।

ईन्जिनियरिङ् सम्बन्ध यसैले व्यक्त गर्न सकिन्छ:

ससेप्टर सामग्री + ज्यामिति + समतलता + कोटिंग अवस्था → वेफर थर्मल सीमा → वेफर तापमान वितरण → एपिटेक्सियल ग्रोथ

ससेप्टर एक्लै कार्य गर्दैन। ग्यास प्रवाह, रिएक्टर डिजाइन, वेफर रोटेशन, दबाब, पूर्ववर्ती रसायन र तापमान नियन्त्रण रणनीति आवश्यक छ। यद्यपि, ससेप्टर प्राथमिक हार्डवेयर इन्टरफेसहरू मध्ये एक हो जसको माध्यमबाट यी सर्तहरू वेफरमा डेलिभर गरिन्छ।

ज्यामिति र समतलताले वेफरको तापक्रमलाई कसरी प्रभाव पार्छ

एपिटेक्सी ससेप्टरको लागि, आयामी शुद्धता पनि थर्मल प्यारामिटर हो।

धेरै गहिरो, धेरै उथलो वा स्थानीय रूपमा विकृत भएको वेफर पकेटले वेफर र ससेप्टर सतह बीचको दूरी परिवर्तन गर्दछ। समतलता त्रुटिले स्थानीय थर्मल सम्पर्क, विकिरण विनिमय र वेफर मुनि प्रभावकारी थर्मल सीमा परिवर्तन गर्न सक्छ। बहु-पकेट क्यारियरमा, पकेटहरू बीचको सानो भिन्नताले नाममात्र रिएक्टर सेट बिन्दु अपरिवर्तित रहँदा पनि फरक स्थानीय तापक्रम इतिहासहरू उत्पादन गर्न सक्छ।

पकेट व्यास, पकेट गहिराई, किनारा प्रोफाइल, भित्ता मोटाई, एकाग्रता र समग्र समतलतालाई फलस्वरूप पृथक आयामको रूपमा नभई जडान डिजाइन प्रणालीको रूपमा व्यवहार गर्नुपर्छ।

व्यावसायिक ससेप्टर विशिष्टताहरूले यो सम्बन्धलाई प्रतिबिम्बित गर्दछ। SGL कार्बनले पकेट प्रोफाइल, समतलता र आयामी अनुपालनलाई सिलिकन एपिटाक्सी ससेप्टरहरूको महत्त्वपूर्ण विशेषताहरूको रूपमा पहिचान गर्दछ, जबकि मर्सेनले एपिटाक्सीको लागि लेपित ग्रेफाइट उपकरणहरूमा सटीक मेसिनिंग र थर्मल एकरूपतालाई जोड दिन्छ।

अधिक उपयोगी ईन्जिनियरिङ् प्रश्न यसकारण मात्र होइन:

> रेखाचित्र सहिष्णुता भित्र भाग छ?

यो हो:

> के प्रत्येक वेफर स्थितिमा इच्छित थर्मल सीमा सुरक्षित गर्नको लागि महत्वपूर्ण आयामहरू कडा रूपमा नियन्त्रण गरिन्छ?

यो भिन्नता प्रतिस्थापन ससेप्टरहरूको लागि विशेष गरी महत्त्वपूर्ण हुन्छ। कुनै कम्पोनेन्ट ज्यामितीय रूपमा अवस्थित भागसँग मिल्दोजुल्दो देखिन सक्छ तर यसको पकेट प्रोफाइल, फ्ल्याटनेस, ग्रेफाइट ग्रेड, सतह फिनिश वा कोटिंग वास्तुकला योग्य डिजाइनबाट भिन्न भएमा फरक व्यवहार गर्दछ।

किन CVD SiC कोटिंगले रासायनिक संरक्षण भन्दा परको कुरा गर्छ

CVD SiC कोटिंग प्रायः एक सुरक्षा तहको रूपमा वर्णन गरिएको छ, तर त्यो परिभाषा अपूर्ण छ।

यसको पहिलो कार्य रासायनिक छ। बाक्लो SiC सतहले उच्च-तापमान प्रक्रिया ग्यासहरू र रसायनको सफाईमा ग्रेफाइट सब्सट्रेटको प्रत्यक्ष एक्सपोजर कम गर्छ। यसको दोस्रो प्रकार्य प्रदूषण नियन्त्रण हो किनभने कोटिंग वेफरको सबैभन्दा नजिकको प्रक्रिया-फेसिङ सतह बन्छ। यसको तेस्रो प्रकार्य सतह स्थिरता हो: ससेप्टरले बारम्बार जम्मा गर्ने, सफा गर्ने, तताउने र शीतलन गर्ने चक्रहरू मार्फत एक स्थिर अवस्था कायम गर्नुपर्छ।

SGL कार्बनले यसको SiC कोटिंग्सलाई उच्च रासायनिक र थर्मल प्रतिरोधको साथ घने CVD तहहरूको रूपमा वर्णन गर्दछ र नोट गर्दछ कि ग्रेफाइट सब्सट्रेटको थर्मल-विस्तार व्यवहार थर्मल तनाव कम गर्न कोटिंगमा अनुकूलित हुनुपर्छ। मर्सेनले ग्रेफाइट/SiC CTE अनुकूलतालाई दीर्घकालीन कोटिंग अखण्डताको लागि महत्त्वपूर्ण रूपमा पहिचान गर्दछ।

एपिटेक्सीको लागि, कोटिंग गुणस्तरको मूल्याङ्कन नाममात्र मोटाई भन्दा बढी प्रयोग गरी गरिनु पर्छ। मोटाई एकरूपता, सतहको नरमपन, पिनहोल प्रतिरोध, इन्टरफेस स्थिरता र कोटिंग अखण्डता महत्त्वपूर्ण छ किनभने क्र्याकिंग, पीलिंग वा प्रगतिशील सतह रफिंगले वेफरमा प्रस्तुत सीमा परिवर्तन गर्दछ।

समाप्त ससेप्टरलाई जोडिएको सामग्री प्रणालीको रूपमा राम्रोसँग बुझिन्छ:

ग्रेफाइट सब्सट्रेट + प्रेसिजन ज्यामिति + CVD SiC सतह + इन्टरफेस पूर्णता

यी तत्वहरू मध्ये कुनै एकमा परिवर्तनले पूर्ण घटकको व्यवहारलाई परिवर्तन गर्न सक्छ।

यसैले पनि "गाढा कोटिंग" लाई स्वचालित रूपमा "राम्रो कोटिंग" को रूपमा व्याख्या गरिनु हुँदैन। सब्सट्रेट, कम्पोनेन्ट सहिष्णुता र दोहोर्याइएको थर्मल साइकलसँग मिल्दो रहँदा कोटिंगले पर्याप्त सुरक्षा प्रदान गर्नुपर्छ।

कसरी ससेप्टर अवस्थाले एपिटेक्सी एकरूपतालाई असर गर्न सक्छ

Epitaxial वृद्धि तापमान को लागी अत्यधिक संवेदनशील छ। स्थानीय वेफर तापक्रमले विकास दर, तह मोटाई, संरचना र विद्युतीय-सम्पत्ति एकरूपतामा योगदान गर्दछ।

यदि ससेप्टर फ्ल्याटनेस परिवर्तन भयो भने, वेफर पकेट लगाइन्छ, निक्षेपहरू असमान रूपमा जम्मा हुन्छन्, वा SiC कोटिंग स्थानीय रूपमा घट्छ भने, वेफर वरपरको थर्मल र रासायनिक सीमा पनि परिवर्तन हुन सक्छ। परिणाम स्वचालित रूपमा एक दोषपूर्ण वेफर होइन, तर पकेट-देखि-पकेट, वेफर-देखि-वेफर वा रन-टु-रन भिन्नताको जोखिम बढ्न सक्छ।

संयन्त्रलाई निम्नानुसार सरलीकृत गर्न सकिन्छ:

ज्यामिति वा सतह परिवर्तन → स्थानीय थर्मल सीमा परिवर्तन → वेफर तापमान परिवर्तन → वृद्धि-गतिविज्ञान परिवर्तन

समान सिद्धान्त MOCVD वेफर वाहक घुमाउन लागू हुन्छ। SGL कार्बनले उच्च शुद्धता ग्रेफाइट, एकरूप SiC कोटिंग, थर्मल चालकता र कडा आयामी सहिष्णुताहरू LED उत्पादनमा वेफर-क्यारियर प्रदर्शनसँग जोड्दछ।

त्यसैले "राम्रो SiC कोटिंगले उत्पादन बढाउँछ" भनी दाबी गर्न धेरै सरल छ। थप प्राविधिक रूपमा सुरक्षित निष्कर्ष यो हो कि एक स्थिर, आयामी रूपमा नियन्त्रित SiC-लेपित ग्रेफाइट ससेप्टरले दोहोरिने योग्य एपिटेक्सीको लागि आवश्यक थर्मल र सतह अवस्थाहरू कायम राख्न मद्दत गर्दछ।

यसले गैर-एकरूपता छानबिन गर्ने तरिका पनि परिवर्तन गर्छ।

जब एपिटेक्सी रिएक्टरले अस्पष्ट बहाव देखाउन थाल्छ, प्रक्रिया इन्जिनियरहरूले स्वाभाविक रूपमा तापमान सेटिङहरू, ग्यास प्रवाह, दबाब र पूर्ववर्ती डेलिभरीको जाँच गर्छन्। समान अनुसन्धानमा ससेप्टर अवस्था समावेश गर्नुपर्छ। समतलता, पकेट पहिरन, निक्षेप इतिहास, कोटिंग अखण्डता र प्रतिस्थापन भागहरूको आयामी अनुरूपता सबै सान्दर्भिक चर बन्न सक्छ।

यस अर्थमा, ससेप्टर एक उपभोग्य घटक मात्र होइन। यो प्रक्रिया-नियन्त्रण हार्डवेयर को भाग हो।

विफलता मोडहरू जुन वेफर प्रक्रियाको लागि महत्त्वपूर्ण छ

ससेप्टर गिरावट प्रायः विनाशकारी भन्दा क्रमिक हुन्छ। एक भाग यांत्रिक रूपमा अक्षुण्ण रहन सक्छ जबकि यसको प्रक्रिया व्यवहार पहिले नै परिवर्तन हुन थालेको छ।

कोटिंग क्र्याकिंग वा डेलामिनेशनले ग्रेफाइटलाई उजागर गर्न सक्छ र कण जोखिम बढाउन सक्छ। किनारा पिलिङले स्थानीय तनाव एकाग्रतालाई संकेत गर्न सक्छ। सतह रफिङले प्रक्रियाको सामना गर्ने अवस्थालाई परिवर्तन गर्छ र त्यसपछिको निक्षेप व्यवहारलाई असर गर्न सक्छ। पकेट पहिरनले वेफर स्थिति परिवर्तन गर्न सक्छ, जबकि समतलता गुमाउँदा वेफर र ससेप्टर बीचको थर्मल सम्बन्ध परिवर्तन हुन्छ। गैर-एकसमान कोटिंग गिरावटले एउटै कम्पोनेन्टमा विभिन्न सतह अवस्थाहरू पनि सिर्जना गर्न सक्छ।

यी परिवर्तनहरू थर्मल साइकल चलाउने, ग्रेफाइट/SiC CTE बेमेल, प्रक्रिया रसायन विज्ञान, आक्रामक सफाई, मेकानिकल ह्यान्डलिंग, कोटिंग दोषहरू वा संचित सेवा समयको परिणाम हुन सक्छ।

सान्दर्भिक ईन्जिनियरिङ् प्रश्न यसकारण मात्र होइन:

> के ससेप्टर असफल भयो?

तर बरु:

> के वेफरले अनुभव गरेको प्रक्रिया सीमा परिवर्तन गर्न ससेप्टर पर्याप्त परिवर्तन भएको छ?

यस प्रश्नको जवाफ दिनको लागि दृश्य निरीक्षण मात्र पर्याप्त नहुन सक्छ। प्रक्रियामा निर्भर गर्दै, अर्थपूर्ण योग्यतामा आयामी मापन, समतलता प्रमाणीकरण, पकेट-प्रोफाइल निरीक्षण, सतह-स्थिति मूल्याङ्कन र कोटिंग-अखंडता मूल्याङ्कन समावेश हुन सक्छ।

यही कारणले गर्दा त्यहाँ कुनै सार्वभौमिक संख्या प्रक्रिया चक्र छैन जस पछि प्रत्येक SiC-लेपित ग्रेफाइट ससेप्टर प्रतिस्थापन गर्नुपर्छ। सरसफाइ, पुन: कोटिंग वा प्रतिस्थापन घटक अवस्था र प्रक्रिया प्रमाणमा आधारित हुनुपर्छ।

कसरी कस्टम वा प्रतिस्थापन Epitaxy ससेप्टर निर्दिष्ट गर्ने

प्राविधिक रूपमा उपयोगी RFQ "SiC-कोटेड ग्रेफाइट" को लागि सामान्य अनुरोधको सट्टा रिएक्टर र प्रक्रियाबाट सुरु हुनुपर्छ।

आपूर्तिकर्ताले पहिले रिएक्टर निर्माता र मोडेल बुझ्नुपर्छ, कम्पोनेन्ट सिलिकन एपिटाक्सी वा SiC epitaxy, वेफर साइज, पकेट कन्फिगरेसन, तताउने विधि, सञ्चालन तापमान दायरा, प्रक्रिया ग्यास र सफाई रसायनको लागि प्रयोग गरिन्छ।

कम्पोनेन्ट परिभाषाले प्रक्रिया व्यवहारलाई प्रभाव पार्ने आयामहरू स्थापना गर्नुपर्छ, विशेष गरी समतलता, पकेट गहिराइ, पकेट व्यास, किनारा ज्यामिति र अन्य महत्वपूर्ण सहिष्णुताहरू। ग्रेफाइट ग्रेड, शुद्धता, CVD SiC कोटिंग आवश्यकताहरू, सतह समाप्त र निरीक्षण मापदण्ड यी आवश्यकताहरू वरिपरि परिभाषित गरिनु पर्छ।

एक व्यावहारिक चयन अनुक्रम हो:

रिएक्टर → प्रक्रिया → ज्यामिति → ग्रेफाइट → SiC कोटिंग → निरीक्षण

प्रतिस्थापन कम्पोनेन्टहरूको लागि, अवस्थित रेखाचित्र अत्यन्त मूल्यवान छ, तर रेखाचित्रमा मात्र प्रत्येक प्रक्रिया-महत्वपूर्ण आवश्यकताहरू समावेश नहुन सक्छ। योग्य सामग्री ग्रेड, कोटिंग विशिष्टता, ऐतिहासिक निरीक्षण डाटा र वास्तविक सञ्चालन अवस्था समान रूपमा महत्त्वपूर्ण हुन सक्छ।

उद्देश्य कोटिंग जीवन अधिकतम गर्न मात्र होइन। यो कम्पोनेन्टको सेवा अवधिभरि ससेप्टर र वेफर बीचको दोहोर्याउन मिल्ने सम्बन्धलाई जोगाउनु हो।

यसको मतलब संयोजन कायम राख्नु हो:

आयामी स्थिरता + थर्मल स्थिरता + सतह अखण्डता + कम प्रदूषण + कम कण जोखिम

epitaxy प्रक्रिया द्वारा आवश्यक।

FAQ

1. एपिटाक्सीमा SiC-लेपित ग्रेफाइट ससेप्टरले के गर्छ?

रिएक्टर थर्मल फिल्डको भागको रूपमा र वेफरको मुनिको प्रक्रिया-फेसिङ सतहको रूपमा कार्य गर्दा यसले वेफरलाई समर्थन गर्दछ। यसको ज्यामिति र सतह अवस्थाले वेफरको स्थानीय थर्मल वातावरण परिभाषित गर्न मद्दत गर्दछ।

2. किन ग्रेफाइट ससेप्टरहरू SiC लेपित हुन्छन्?

ग्रेफाइटले मेसिनेबिलिटी र उपयोगी थर्मल व्यवहार प्रदान गर्दछ, जबकि CVD SiC ले रासायनिक रूपमा स्थिर र प्रदूषण-प्रतिरोधी प्रक्रिया-फेसिङ सतह प्रदान गर्दछ।

3. ससेप्टर फ्लैटनेसले एपिटेक्सियल एकरूपतालाई कसरी असर गर्छ?

समतलताले वेफर र ससेप्टर बीच ज्यामितीय र थर्मल सम्बन्ध परिवर्तन गर्दछ। अत्यधिक विचलनले स्थानीय गर्मी स्थानान्तरण परिवर्तन गर्न सक्छ र वेफर-तापमान गैर-एकरूपतामा योगदान पुर्‍याउँछ।

4. के SiC कोटिंग क्षतिले वेफरको गुणस्तरलाई असर गर्छ?

कोटिंग क्षतिले ग्रेफाइट, कणहरू उत्पन्न गरेर वा स्थानीय सतह अवस्था परिवर्तन गरेर प्रक्रिया स्थिरतालाई असर गर्न सक्छ। व्यावहारिक प्रभाव स्थान र क्षतिको गम्भीरता र रिएक्टर प्रक्रियामा निर्भर गर्दछ।

5. अनुकूलन वा प्रतिस्थापन ससेप्टर RFQ को लागि के जानकारी आवश्यक छ?

रिएक्टर मोडेल, प्रक्रिया प्रकार, वेफर साइज, रेखाचित्र वा STEP फाइल, पकेट ज्यामिति, समतलता र महत्वपूर्ण सहिष्णुता, ग्रेफाइट आवश्यकता, SiC कोटिंग विशिष्टता, सतह समाप्त, निरीक्षण आवश्यकताहरू र मात्रा प्रदान गर्नुहोस्।

सन्दर्भहरू

1. SGL कार्बन - सिलिकन र SiC Epitaxy को लागी ग्रेफाइट ससेप्टर र कम्पोनेन्टहरू। उच्च शुद्धता आइसोस्टेटिक ग्रेफाइट, एकरूप SiC कोटिंग्स, आयामी सहिष्णुता र एपिटेक्सी अनुप्रयोगहरूमा प्राविधिक जानकारी।

2. SGL कार्बन - ASM एप्सिलोन रिएक्टरहरूका लागि ससेप्टरहरू। पकेट प्रोफाइल, समतलता, सतह फिनिश, शुद्धता, कोटिंग र सिलिकन एपिटेक्सी ससेप्टरहरूको लागि आयामी नियन्त्रणमा प्राविधिक जानकारी।

3. मर्सन - सेमीकन्डक्टर प्रक्रिया उपकरण। अल्ट्रा-शुद्ध SiC-लेपित ग्रेफाइट, CTE अनुकूलता, सटीक मेसिनिंग र epitaxy/MOCVD अनुप्रयोगहरूमा प्राविधिक जानकारी।
