सेमीकन्डक्टर एपिटेक्सीको लागि सिलिकन कार्बाइडसँग ग्रेफाइट किन लेपित हुन्छ?

सेमीकन्डक्टर एपिटेक्सीमा, ग्रेफाइट विरलै मात्र चयन गरिन्छ किनभने यसले उच्च तापक्रम सहन सक्छ। यसको वास्तविक मूल्य मेसिनबिलिटी, थर्मल प्रतिक्रिया, विद्युतीय व्यवहार र ब्यारेल ससेप्टर्स, प्यानकेक ससेप्टर्स, एकल-वेफर होल्डरहरू र MOCVD वाहकहरू जस्ता जटिल रिएक्टर कम्पोनेन्टहरू बनाउन सक्ने क्षमताको संयोजनमा निहित छ। तैपनि एउटै ग्रेफाइट सतह जसले यी फाइदाहरू प्रदान गर्दछ एपिटेक्सी वातावरणमा प्रत्यक्ष र बारम्बार एक्सपोजरको लागि सधैं उपयुक्त हुँदैन। यसैले धेरै महत्वपूर्ण ग्रेफाइट कम्पोनेन्टहरू घनासँग सुरक्षित छन्रासायनिक वाष्प जम्मा सिलिकन कार्बाइड कोटिंग, जसलाई सामान्यतया वर्णन गरिएको छ सिर्जना गर्दैSiC लेपित ग्रेफाइट.

ईन्जिनियरिङ् अवधारणा सरल तर महत्त्वपूर्ण छ: ग्रेफाइट शरीरले संरचनात्मक र थर्मल प्लेटफर्म प्रदान गर्दछ, जबकि CVD SiC तह प्रक्रिया-फेसिङ सतह हुन्छ। परिणामस्वरूप कम्पोनेन्टलाई वैकल्पिक सुरक्षात्मक तहको साथ ग्रेफाइटको रूपमा सट्टा एक एकीकृत सामग्री प्रणालीको रूपमा विचार गर्नुपर्दछ।

Epitaxy रिएक्टरहरूमा किन ग्रेफाइट महत्त्वपूर्ण रहन्छ

एक एपिटेक्सी ससेप्टरले केवल वेफर समात्नु भन्दा धेरै काम गर्दछ। यसले वेफरको मेकानिकल स्थिति स्थापना गर्दछ, तातो स्थानान्तरणमा भाग लिन्छ र रिएक्टर डिजाइनमा निर्भर गर्दछ, रोटेशन, इन्डक्शन हीटिंग र ग्यास प्रवाहसँग अन्तरक्रिया गर्दछ। पकेट गहिराइ, समतलता, सतह प्रोफाइल वा थर्मल व्यवहार मा साना परिवर्तनहरूले स्थानीय वेफर वातावरण परिवर्तन गर्न सक्छ र अन्ततः epitaxial एकरूपतालाई प्रभाव पार्न सक्छ।

यो आवश्यकताले फाइन-ग्रेन र आइसोस्टेटिक ग्रेफाइटको निरन्तर प्रयोगलाई बताउँछ। ग्रेफाइटलाई ज्यामितिहरूमा परिशुद्धता-मेसिन गर्न सकिन्छ जुन धेरै घना सिरेमिक सामग्रीहरूबाट निर्माण गर्न धेरै गाह्रो वा महँगो हुनेछ। यसले धेरै तातो-भित्ता र इन्डक्शन-तातो रिएक्टर अवधारणाहरूसँग मिल्दो थर्मल र विद्युतीय विशेषताहरू पनि प्रदान गर्दछ।

व्यावसायिक सिलिकनका लागि रSiC एपिटेक्सी, SGL कार्बन ले लेपित ससेप्टरहरूको लागि आधार सामग्रीको रूपमा उच्च-शक्ति आइसोस्टेटिक ग्रेफाइटलाई पहिचान गर्दछ र नोट गर्दछ कि ससेप्टर सामग्रीको गुणस्तरले एपिटेक्सियल तहको गुणस्तरमा प्रत्यक्ष प्रभाव पार्छ। तंग आयामी सहिष्णुता, एकरूप कोटिंग र शुद्धतालाई स्वतन्त्र विनिर्देशहरूको सट्टा जडान आवश्यकताहरूको रूपमा व्यवहार गरिन्छ।

कठिनाई यो छ कि थर्मल बडी निर्माण गर्न उपयुक्त सामग्री प्रक्रिया वातावरण संग सम्पर्क को लागी इष्टतम सतह आवश्यक छैन। यो भिन्नता सिलिकन कार्बाइड लागू गर्ने आधारभूत कारण हो।

किन बेयर ग्रेफाइट एक आदर्श प्रक्रिया-फेसिंग सतह होइन

A खाली ग्रेफाइट घटकउच्च तापक्रम, प्रतिक्रियात्मक पूर्ववर्ती ग्यासहरू र दोहोर्याइएको तताउने र चिसो हुने वातावरणमा सञ्चालन हुन्छ। यी अवस्थाहरूमा, सतह बिस्तारै रिएक्टर रसायन विज्ञानको भाग बन्न सक्छ।

सिलिकन कार्बाइड एपिटेक्सीमा यो मुद्दा विशेष गरी स्पष्ट छ। क्लोराइड-आधारित SiC CVD मा प्रकाशित कार्यले वृद्धिको समयमा तातो ग्रेफाइटबाट अशुद्धता र थप हाइड्रोकार्बनहरू निस्कनबाट रोक्न विशेष रूपमा SiC सँग लेपित ग्रेफाइट ससेप्टरहरू वर्णन गर्दछ। उही कामले रिपोर्ट गर्छ कि तातो ठाउँहरूमा SiC कोटिंगको गिरावटले रन-टु-रन प्रजनन क्षमतालाई असर गर्न सक्छ, ससेप्टर सतहको अवस्था प्रक्रियाको भाग बन्न सक्छ भनेर चित्रण गर्दछ।

त्यसैले जोखिम साधारण ओक्सीकरण भन्दा फराकिलो छ। प्रत्यक्ष एक्सपोजरले रासायनिक आक्रमण, प्रगतिशील सतह रफनिंग, कणहरूको मुक्ति, ट्रेस अशुद्धताको जोखिम वा ग्रेफाइट र प्रक्रिया ग्यास बीचको अनावश्यक प्रतिक्रियाहरू निम्त्याउन सक्छ। सफाई चक्रले अर्को तनाव संयन्त्रलाई परिचय गराउन सक्छ किनभने एउटै कम्पोनेन्टले बारम्बार डिपोजिसन केमिस्ट्री र चेम्बर क्लिनिङ केमिस्ट्री दुबै बाँच्नुपर्दछ।

अर्धचालक उत्पादनको लागि, यसले अवांछनीय प्रतिक्रिया लूप सिर्जना गर्दछ। सतहको गिरावटले ससेप्टरको अवस्था परिवर्तन गर्दछ; परिवर्तनशील ससेप्टरले वेफर वरिपरि स्थानीय रासायनिक र थर्मल सीमा परिमार्जन गर्न सक्छ; र एक परिवर्तन सीमा प्रक्रिया पुनरावृत्ति कम गर्न सक्छ।

त्यसैले ग्रेफाइट कोटिंग गर्नुको उद्देश्य भागलाई "अधिक जंग प्रतिरोधी" बनाउनु मात्र होइन। राख्नु नै होप्रक्रिया-अनुहार सीमा समय संग अधिक स्थिर.

CVD SiC ग्रेफाइट र प्रक्रिया बीचको कार्यात्मक इन्टरफेसको रूपमा

एक CVD SiC कोटिंगले मेसिन गरिएको ग्रेफाइट शरीरमा बाक्लो सिलिकन कार्बाइड सतह सिर्जना गर्दछ। वाणिज्य SiC कोटिंग्स सामान्यतया लगभग 1,200 डिग्री सेल्सियस भन्दा माथिको तापक्रममा रासायनिक वाष्प निक्षेप द्वारा जम्मा गरिन्छ। SGL कार्बनले 1,200–1,300 °C को सामान्य जम्मा तापमान रिपोर्ट गर्दछ र विशेष गरी जोड दिन्छ कि ग्रेफाइट सब्सट्रेटको थर्मल-विस्तार व्यवहार थर्मल तनाव कम गर्न कोटिंगसँग मिल्नुपर्छ।

एक पटक जम्मा भएपछि, SiC तहले ग्रेफाइट र रिएक्टर वायुमण्डल बीचको कार्यात्मक इन्टरफेसको रूपमा कार्य गर्दछ। यसको रासायनिक प्रतिरोधले अन्तर्निहित कार्बनमा प्रत्यक्ष आक्रमणलाई कम गर्छ। यसको घनत्वले प्रक्रिया वातावरणमा ग्रेफाइटको प्रत्यक्ष एक्सपोजरलाई सीमित गर्दछ। यसको उच्च शुद्धताले वेफरको नजिक बढी नियन्त्रित सतह प्रदान गर्दछ, र यसको यान्त्रिक अखण्डताले क्षरण-सम्बन्धित कण उत्पादनलाई कम गर्न मद्दत गर्दछ।

यी फाइदाहरू कोटिंगमा निर्भर रहन्छ। कमजोर मोटाई एकरूपता, स्थानीय पिनहोलहरू, अवशिष्ट तनाव वा कमजोर आसंजनको साथ कोटिंग अन्ततः क्र्याक वा डिलामिनेट हुन सक्छ। जब त्यो हुन्छ, ग्रेफाइट फेरि उजागर हुन्छ र सुरक्षात्मक कार्य स्थानीय रूपमा हराएको छ।

यस कारणको लागि, कोटिंग मोटाई मात्र अर्थपूर्ण गुणस्तर मेट्रिक होइन। अधिक उपयोगी ईन्जिनियरिङ् प्यारामिटर को संयोजन होशुद्धता, घनत्व, सतहको नरमपन, मोटाई एकरूपता, माइक्रोस्ट्रक्चर, सब्सट्रेट अनुकूलता र इन्टरफेस अखण्डता.

मर्सनले यसको अर्धचालक उपकरण निर्देशनमा समान सामग्री-प्रणाली दृष्टिकोण पछ्याउँछ। यसले एपिटाक्सी र MOCVD को लागि SiC को साथ लेपित अल्ट्रा-शुद्ध ग्रेफाइट वर्णन गर्दछ र विशेष गरी दीर्घकालीन कोटिंग अखंडताको लागि सर्तको रूपमा ग्रेफाइट र सिलिकन कार्बाइड बीचको CTE अनुकूलता हाइलाइट गर्दछ।

व्यावहारिक सर्तहरूमा, आदर्श कम्पोनेन्ट सबैभन्दा मोटो SiC तह भएको होइन। यो एक हो जसमा ग्रेफाइट ग्रेड, कोटिंग आर्किटेक्चर, मेसिनिंग सहनशीलता र सञ्चालन अवस्थाहरू दोहोर्याइएको प्रक्रिया चक्रहरू मार्फत स्थिर रहन पर्याप्त रूपमा मेल खान्छ।

ससेप्टर ज्यामिति र समतलताले वेफर तापमान एकरूपतालाई कसरी असर गर्छ?

SiC-लेपित ससेप्टरको मूल्य स्पष्ट हुन्छ जब कम्पोनेन्टलाई उपभोग्यको रूपमा मात्र नभई थर्मल फिल्डको भागको रूपमा हेरिन्छ।

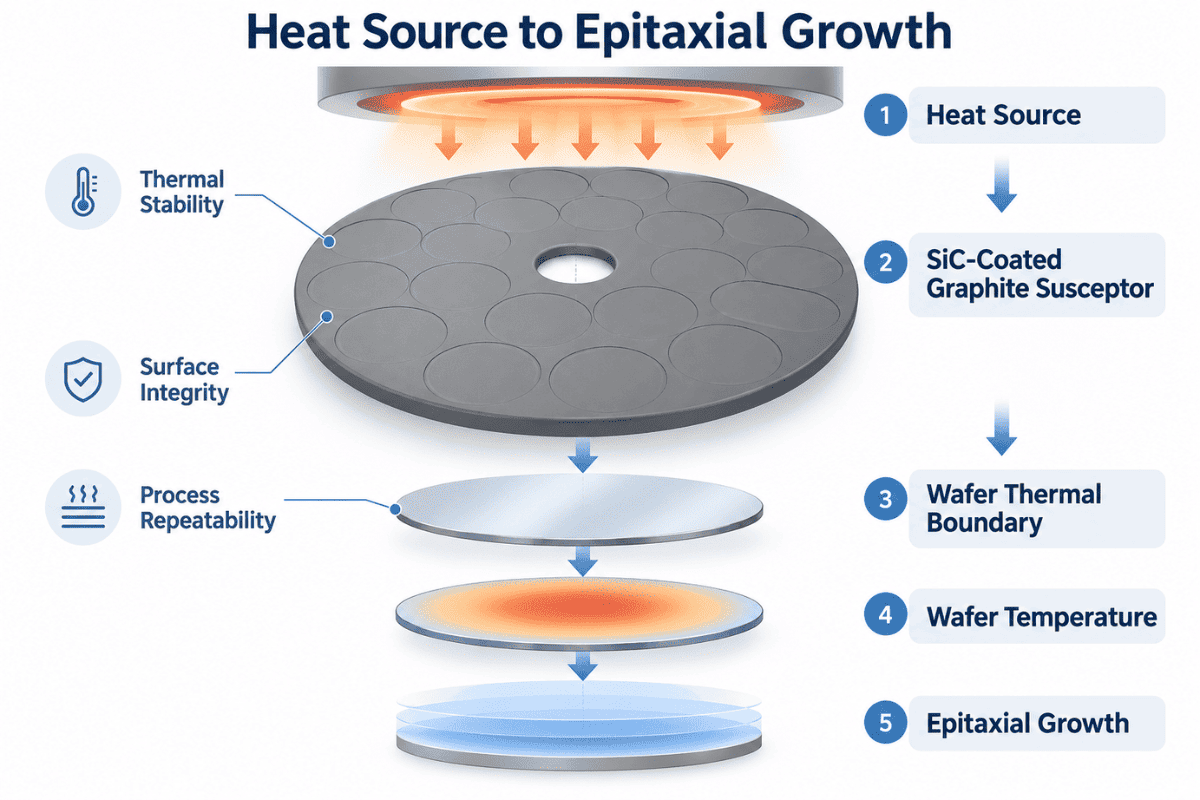

सरलीकृत एपिटेक्सी प्रणालीमा ऊर्जा मार्गलाई निम्न रूपमा प्रतिनिधित्व गर्न सकिन्छ:

ताप स्रोत → SiC-लेपित ग्रेफाइट ससेप्टर → वेफर थर्मल सीमा → वेफर तापमान → एपिटेक्सियल ग्रोथ

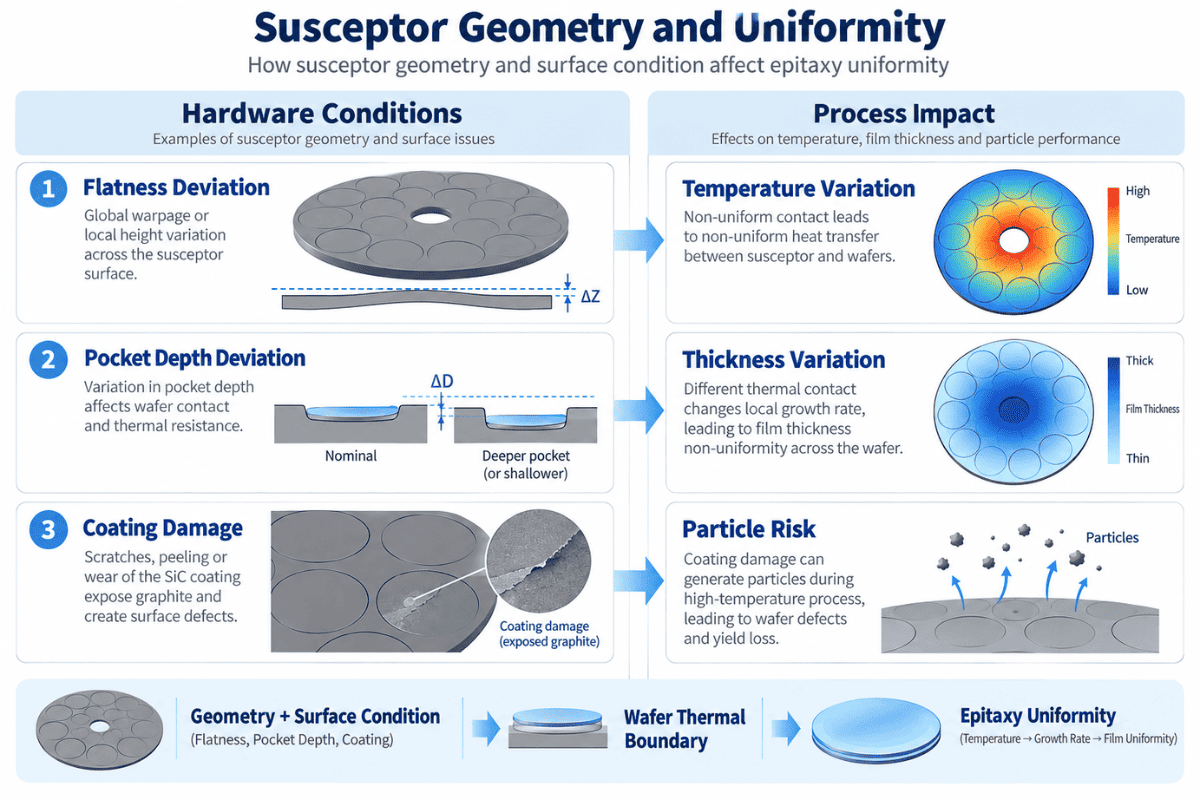

प्रत्येक इन्टरफेस महत्त्वपूर्ण छ। यदि ससेप्टर विकृत भयो भने, यदि पकेट आयाम परिवर्तन भयो भने, यदि निक्षेपहरू असमान रूपमा जम्मा भएमा वा स्थानीय रूपमा कोटिंग असफल भएमा, नाममात्र रिएक्टर नुस्खा अपरिवर्तित रहँदा पनि वेफरले अनुभव गरेको अवस्थाहरू परिवर्तन हुन सक्छ।

यही कारणले गर्दा सटीक मेसिनिङ र कोटिंग गुणस्तर कडा रूपमा जोडिएको छ। SGL कार्बनले सिलिकन एपिटाक्सी ससेप्टरहरूको लागि पकेट प्रोफाइल, फ्ल्याटनेस, सतह फिनिश, शुद्धता र एकरूप SiC कोटिंगलाई जोड दिन्छ र ससेप्टर गुणहरूलाई एपिटेक्सियल-लेयर गुणस्तरमा लिङ्क गर्दछ।

MOCVD मा समान सम्बन्ध अवस्थित छ। वेफर वाहकहरूले नियन्त्रित थर्मल र पूर्ववर्ती क्षेत्र मार्फत सब्सट्रेटहरू घुमाउँछन्, र क्यारियरको थर्मल व्यवहारले वेफर तापक्रम वितरणमा योगदान गर्दछ। SGL कार्बनले नोट गर्छ कि उच्च शुद्धता ग्रेफाइट, एकरूप SiC कोटिंग्स र कडा आयामी सहिष्णुताहरू LED र GaN-सम्बन्धित MOCVD अनुप्रयोगहरूमा क्यारियर प्रदर्शन नियन्त्रण गर्न प्रयोग गरिन्छ।

त्यसैले SiC कोटिंगले मात्र "epitaxial उपजमा सुधार गर्छ" भनी दाबी गर्नु गलत हुनेछ। अधिक सुरक्षित ईन्जिनियरिङ् निष्कर्ष यो हो कि एक स्थिर, राम्रोसँग डिजाइन गरिएको SiC-लेपित ग्रेफाइट घटकले यसलाई कायम राख्न मद्दत गर्दछ।थर्मल, रासायनिक र प्रदूषण सीमा अवस्थाहरूदोहोरिने योग्य एपिटेक्सीको लागि आवश्यक छ।

त्यो भिन्नता प्राविधिक शुद्धता र आपूर्तिकर्ता योग्यता दुवैको लागि महत्त्वपूर्ण छ।

किन आवश्यकताहरू सिलिकन र SiC Epitaxy बीच भिन्न छन्

अन्तर्निहित सामग्री अवधारणा सिलिकन र SiC epitaxy को लागी समान छ, तर अपरेटिङ वातावरणको गम्भीरता फरक छ।

सिलिकन एपिटेक्सीमा, उच्च-शुद्धता लेपित ससेप्टरहरूले आयामी शुद्धता, थर्मल एकरूपता र सफा प्रक्रिया सतह कायम गर्नुपर्छ। व्यापारिक आपूर्तिकर्ताहरूले समतलता, पकेट ज्यामिति, मेसिनिङ सहिष्णुता र कोटिंग एकरूपतामा बलियो जोड दिन्छन् किनभने ससेप्टरले वेफर-हिटिंग प्रणालीको भाग बनाउँछ।

SiC एपिटेक्सी ले सामान्यतया तातो क्षेत्रमा बढी थर्मल र रासायनिक तनाव राख्छ। क्लोराइड-आधारित SiC वृद्धि, उदाहरणका लागि, प्रकाशित रिएक्टर अध्ययनहरूमा 1,570 डिग्री सेल्सियसको तापक्रममा काम गर्न सक्छ। त्यस्ता अवस्थाहरूमा, स्थानीयकृत तातो ठाउँहरूमा कोटिंग डिग्रेडेसन विशेष रूपमा सान्दर्भिक हुन्छ किनभने ससेप्टर सतहमा परिवर्तनहरूले धेरै रनहरूमा प्रजनन क्षमतालाई असर गर्न सक्छ।

यसकारण उपयुक्त प्रश्न यो होइन कि SiC कोटिंग अर्को प्रक्रियाको लागि "राम्रो" हो। सही प्रश्न भनेको कोटिंग वास्तुकला वास्तविक संग उपयुक्त छ कि छैनतापमान, ग्यास रसायन विज्ञान, थर्मल चक्र, सफाई विधि र घटक ज्यामिति.

TaC जस्ता वैकल्पिक कोटिंग्सको मूल्याङ्कन गर्दा वा ठोस SiC कम्पोनेन्टहरू विचार गर्दा उही तर्क लागू हुन्छ। सामग्री छनोटले सामान्य सामग्री पदानुक्रमको सट्टा प्रक्रिया वातावरणलाई पछ्याउनु पर्छ।

ईन्जिनियरिङ् कम्पोनेन्टको रूपमा SiC-लेपित ग्रेफाइट निर्दिष्ट गर्दै

प्राविधिक रूपमा अर्थपूर्ण विशिष्टता कोटिंगको सट्टा रिएक्टरबाट सुरु हुन्छ।

आपूर्तिकर्ताले ग्रेफाइट र कोटिंग आवश्यकताहरू परिभाषित गर्नु अघि एपिटेक्सी प्रक्रिया, रिएक्टर कन्फिगरेसन, वेफर साइज, कम्पोनेन्ट ज्यामिति, सञ्चालन तापमान, प्रक्रिया ग्यास र सफाई रसायन शास्त्र बुझ्नुपर्छ। कम्पोनेन्ट रेखाचित्रले त्यसपछि पकेट ज्यामिति, समतलता, महत्वपूर्ण आयामहरू र सतह फिनिश स्थापना गर्नुपर्छ। यी आवश्यकताहरू बुझे पछि मात्र कोटिंग मोटाई, एकरूपता, नरमपन र निरीक्षण मापदण्डलाई अन्तिम रूप दिइन्छ।

यो दृष्टिकोणले कमोडिटी अनुरोधबाट RFQ लाई परिवर्तन गर्छ-

"उद्धरण एSiC-लेपित ग्रेफाइट ससेप्टर।"

-वास्तविक प्रक्रियाको वरिपरि निर्मित इन्जिनियरिङ विशिष्टतामा।

एपिटेक्सी कम्पोनेन्टहरूका लागि, उद्देश्य कोटिंग जीवनकाललाई अधिकतम बनाउनु मात्र होइन। उद्देश्य समर्थन गर्ने कम्पोनेन्ट कायम राख्नु होस्थिर वेफर तापमान, नियन्त्रित प्रदूषण, कम कण जोखिम, आयामी स्थिरता र दोहोर्याउन सकिने वृद्धि अवस्थाहरूयसको उद्देश्य सेवा अवधि भर।

FAQ

1. एपिटाक्सीमा किन ग्रेफाइटलाई सिलिकन कार्बाइडले लेपित गरिन्छ?

ग्रेफाइटले मेसिनेबिलिटी र उपयोगी थर्मल विशेषताहरू प्रदान गर्दछ, जबकि CVD SiC ले रासायनिक रूपमा स्थिर, उच्च-शुद्धता प्रक्रिया-फेसिङ सतह प्रदान गर्दछ। संयोजनले जटिल ग्रेफाइट ससेप्टरहरूलाई अर्धचालक वातावरणमा काम गर्न अनुमति दिन्छ।

2. किन बेयर ग्रेफाइट प्रयोग नगर्ने?

बेयर ग्रेफाइटले प्रतिक्रियाशील ग्यासहरूसँग अन्तरक्रिया गर्न सक्छ, अशुद्धताहरू उजागर गर्न सक्छ, समयसँगै कणहरू रफ बनाउन वा उत्पन्न गर्न सक्छ। एक बाक्लो SiC कोटिंगले ग्रेफाइटलाई प्रक्रिया वातावरणबाट अलग गर्दछ।

3. के SiC कोटिंगले प्रदूषण हटाउँछ?

होइन। यसले ग्रेफाइट-सम्बन्धित प्रदूषण जोखिम कम गर्छ जब कोटिंग अक्षुण्ण रहन्छ, तर प्रदूषण ग्यासहरू, चेम्बर सतहहरू, निक्षेपहरू, ह्यान्डलिंग र अन्य रिएक्टर घटकहरूबाट पनि उत्पन्न हुन सक्छ।

4. के SiC कोटिंगले थर्मल प्रदर्शनलाई असर गर्छ?

हो। कोटिंग, ग्रेफाइट सब्सट्रेट, कम्पोनेन्ट ज्यामिति र सतह अवस्थाले ससेप्टर र वेफर बीचको थर्मल सीमालाई प्रभाव पार्छ। त्यसैले कोटिंग पूर्ण घटकको भागको रूपमा मूल्याङ्कन गरिनु पर्छ।

5. RFQ मा कुन जानकारी समावेश गर्नुपर्छ?

एक उपयोगी RFQ मा रिएक्टर मोडेल, प्रक्रिया प्रकार, वेफर आकार, घटक रेखाचित्र, सञ्चालन तापमान, प्रक्रिया र सफाई ग्यासहरू, ग्रेफाइट आवश्यकताहरू, कोटिंग विशिष्टता, महत्वपूर्ण सहनशीलता, सतह समाप्त, निरीक्षण मापदण्ड र आवश्यक मात्रा समावेश गर्नुपर्छ।
