सिलिकन कार्बाइड सब्सट्रेटहरूमा कार्बन एन्क्याप्सुलेशन दोषको समाधान

विश्वव्यापी ऊर्जा संक्रमण, एआई क्रान्ति, र नयाँ पुस्ताको सूचना प्रविधिको लहरसँगै, सिलिकन कार्बाइड (SiC) यसको असाधारण भौतिक गुणहरूको कारणले "सम्भावित सामग्री" बाट "रणनीतिक आधारभूत सामग्री" मा द्रुत रूपमा उन्नत भएको छ। यसको अनुप्रयोगहरू अभूतपूर्व गतिमा विस्तार हुँदैछन्, सब्सट्रेट सामग्रीको गुणस्तर र स्थिरतामा लगभग चरम मागहरू राख्दै। यसले "कार्बन इन्क्याप्सुलेशन" जस्ता महत्वपूर्ण दोषहरूलाई सम्बोधन गर्न पहिलेको तुलनामा अझ जरुरी र आवश्यक बनाएको छ।

फ्रन्टियर अनुप्रयोगहरू ड्राइभिङ SiC सब्सट्रेटहरू

1.AI हार्डवेयर इकोसिस्टम र लघुकरणको सीमाहरू:

• उदाहरणको रूपमा AI चश्मा लिनुहोस्

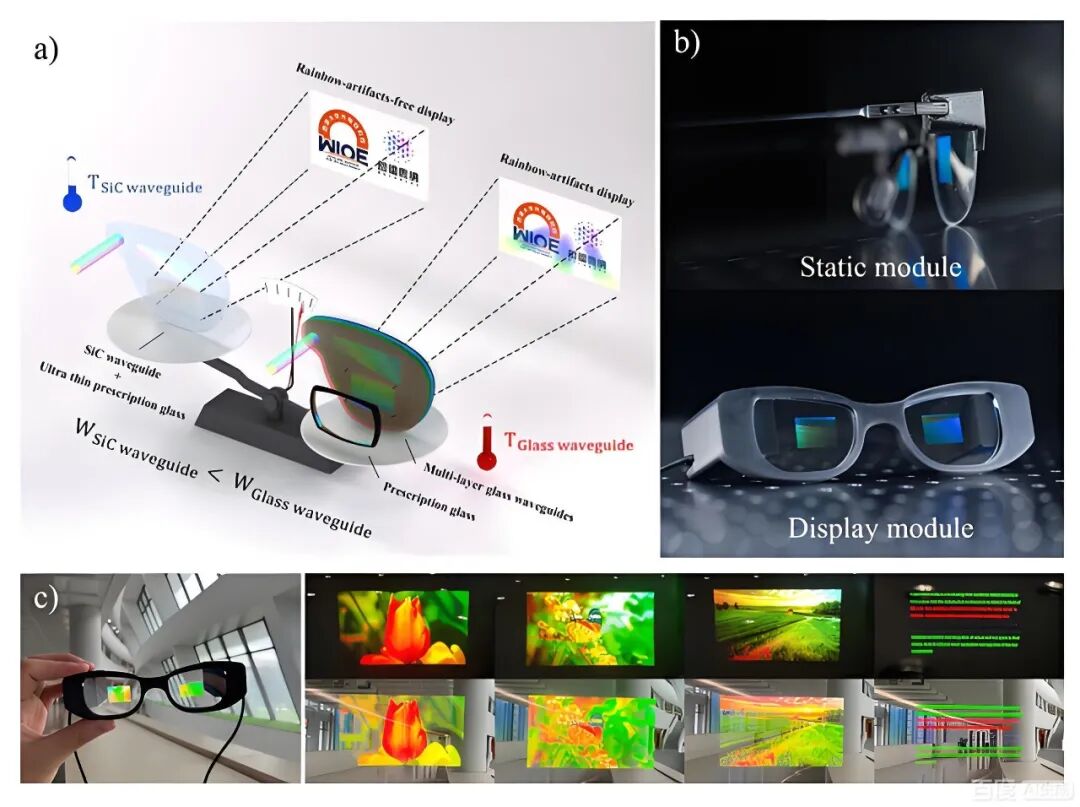

• AR/VR चश्माका लागि अप्टिकल वेभगाइड सामग्री।

AI चश्मा (AR/VR उपकरणहरू) को अर्को पुस्ताले विसर्जन र वास्तविक समय अन्तरक्रियाको अनुपम भावनाको लागि प्रयास गर्दछ। यसको मतलब तिनीहरूको आन्तरिक कोर प्रोसेसरहरू (जस्तै समर्पित AI अनुमान चिप्स) ले डेटाको ठूलो मात्रामा प्रशोधन गर्नुपर्छ र अत्यन्त सीमित सानो ठाउँ भित्र महत्त्वपूर्ण ताप अपव्ययलाई ह्यान्डल गर्नुपर्छ। सिलिकन-आधारित चिपहरू यस परिदृश्यमा भौतिक सीमाहरूको सामना गर्छन्।

AR/VR अप्टिकल वेभगाइडहरूलाई यन्त्रको भोल्युम घटाउन उच्च अपवर्तक अनुक्रमणिका, पूर्ण-रङ प्रदर्शनहरूलाई समर्थन गर्नको लागि ब्रोड-ब्यान्ड प्रसारण, उच्च-शक्ति प्रकाश स्रोतहरूबाट तातो अपव्यय व्यवस्थापन गर्न उच्च थर्मल चालकता, र स्थायित्व सुनिश्चित गर्न उच्च कठोरता र स्थिरता चाहिन्छ। तिनीहरू ठूला-ठूला उत्पादनका लागि परिपक्व माइक्रो/नैनो-अप्टिकल प्रशोधन प्रविधिहरूसँग पनि उपयुक्त हुनुपर्छ।

SiC को भूमिका: GaN-on-SiC RF/SIC सब्सट्रेटहरूबाट बनाइएको पावर मोड्युलहरू यस विरोधाभासलाई समाधान गर्न महत्वपूर्ण छन्। तिनीहरूले उच्च दक्षताका साथ मिनिएचर डिस्प्ले र सेन्सर प्रणालीहरू चलाउन सक्छन् र सिलिकन भन्दा धेरै गुणा बढी थर्मल चालकताको साथ, चिप्सद्वारा उत्पन्न हुने ठूलो तापलाई तुरुन्तै नष्ट गर्न सक्छन्, स्लिम फारम कारकमा स्थिर सञ्चालन सुनिश्चित गर्दै।

एकल-क्रिस्टल सिलिकन कार्बाइड (SiC) को दृश्य प्रकाश स्पेक्ट्रममा लगभग 2.6 को अपवर्तक सूचकांक छ, उत्कृष्ट पारदर्शिताको साथ, यसलाई उच्च-एकीकृत अप्टिकल वेभगाइड डिजाइनहरूको लागि उपयुक्त बनाउँछ। यसको उच्च अपवर्तक सूचकांक गुणहरूमा आधारित, एकल-तह SiC विवर्तन वेभगाइड सैद्धान्तिक रूपमा लगभग 70° को दृश्य (FOV) को क्षेत्र प्राप्त गर्न सक्छ र प्रभावकारी रूपमा इन्द्रेणी ढाँचाहरूलाई दबाउन सक्छ। यसबाहेक, SiC मा अत्यधिक उच्च थर्मल चालकता (लगभग 4.9 W/cm·K) छ, यसले अप्टिकल र मेकानिकल स्रोतहरूबाट द्रुत रूपमा तातो फैलाउन अनुमति दिन्छ, तापक्रम वृद्धिको कारणले अप्टिकल कार्यसम्पादन गिरावटलाई रोक्छ। थप रूपमा, SiC को उच्च कठोरता र पहिरन प्रतिरोधले वेभगाइड लेन्सहरूको संरचनात्मक स्थिरता र दीर्घकालीन स्थायित्वलाई उल्लेखनीय रूपमा बढाउँछ। SiC वेफर्स माइक्रो/नैनो प्रशोधन (जस्तै नक्काशी र कोटिंग) को लागि प्रयोग गर्न सकिन्छ, माइक्रो-अप्टिकल संरचना को एकीकरण को सुविधा।

"कार्बन इन्क्याप्सुलेशन" को खतराहरू: यदि SiC सब्सट्रेटमा "कार्बन इन्क्याप्सुलेशन" दोष छ भने, यो एक स्थानीयकृत "थर्मल इन्सुलेटर" र "विद्युतीय दोष बिन्दु" हुन्छ। यसले तातो प्रवाहलाई गम्भीर रूपमा अवरोध मात्र गर्दैन, जसले चिपको स्थानीय ओभरहेटिंग र कार्यसम्पादनमा ह्रास निम्त्याउँछ, तर यसले माइक्रो-डिस्चार्ज वा लिकेज करेन्टहरू पनि निम्त्याउन सक्छ, सम्भावित रूपमा विसंगतिहरू, गणना त्रुटिहरू, वा दीर्घकालीन उच्च-लोड अवस्थाहरूमा AI चश्माहरूमा हार्डवेयर विफलता देखाउन सक्छ। तसर्थ, एक दोष-रहित SiC सब्सट्रेट विश्वसनीय, उच्च-प्रदर्शन पहिरन योग्य AI हार्डवेयर प्राप्त गर्नको लागि भौतिक आधार हो।

"कार्बन इन्क्याप्सुलेशन" को खतराहरू: यदि SiC सब्सट्रेटमा "कार्बन इनक्याप्सुलेशन" दोष छ भने, यसले सामग्रीको माध्यमबाट देखिने प्रकाशको प्रसारणलाई कम गर्नेछ, र यसले वेभगाइडको स्थानीयकृत ओभरहेटिंग, कार्यसम्पादन गिरावट, र प्रदर्शन चमकमा कमी वा असामान्यता निम्त्याउन सक्छ।

2. उन्नत कम्प्युटिङ प्याकेजिङमा क्रान्ति:

• NVIDIA को CoWoS टेक्नोलोजीमा मुख्य तहहरू

NVIDIA ले नेतृत्व गरेको एआई कम्प्युटिङ पावर दौडमा, CoWoS (चिप-अन-वेफर-अन-सब्सट्रेट) जस्ता उन्नत प्याकेजिङ प्रविधिहरू CPUs, GPUs, र HBM मेमोरीलाई एकीकृत गर्न केन्द्रबिन्दु भएका छन्, जसले कम्प्युटिङ पावरमा घातीय वृद्धिलाई सक्षम पारेको छ। यस जटिल विषम एकीकरण प्रणालीमा, इन्टरपोजरले उच्च-गति अन्तरसम्बन्ध र थर्मल व्यवस्थापनको लागि मेरुदण्डको रूपमा महत्त्वपूर्ण भूमिका खेल्छ।

SiC को भूमिका: सिलिकन र गिलासको तुलनामा, SiC लाई यसको अत्यधिक उच्च थर्मल चालकता, चिप्ससँग राम्रोसँग मिल्ने थर्मल विस्तारको गुणांक, र उत्कृष्ट विद्युतीय इन्सुलेशन गुणहरूको कारणले गर्दा अर्को पुस्ताको उच्च-प्रदर्शन इन्टरपोजरको लागि आदर्श सामग्री मानिन्छ। SiC इन्टरपोजरहरूले धेरै कम्प्युटिंग कोरहरूबाट केन्द्रित तापलाई अझ कुशलतापूर्वक नष्ट गर्न र उच्च-गति सिग्नल प्रसारणको अखण्डता सुनिश्चित गर्न सक्छन्।

"कार्बन इन्क्याप्सुलेशन" को खतराहरू: न्यानोमिटर-स्तर अन्तरसम्बन्धहरू मुनि, एक माइक्रोन-स्तर "कार्बन इनक्याप्सुलेशन" दोष "टाइम बम" जस्तै छ। यसले स्थानीय थर्मल र तनाव क्षेत्रहरूलाई विकृत गर्न सक्छ, जसले थर्मोमेकानिकल थकान निम्त्याउन सक्छ र एकअर्कासँग जोडिएको धातु तहहरूमा क्र्याक हुन सक्छ, जसले संकेत ढिलाइ, क्रसस्टक, वा पूर्ण विफलता निम्त्याउँछ। लाखौं RMB मूल्यको AI एक्सेलेरेशन कार्डहरूमा, अन्तर्निहित सामग्री दोषहरूको कारणले प्रणाली विफलता अस्वीकार्य छन्। SiC इन्टरपोजरको पूर्ण शुद्धता र संरचनात्मक पूर्णता सुनिश्चित गर्नु सम्पूर्ण जटिल कम्प्युटिङ प्रणालीको विश्वसनीयता कायम राख्ने आधारशिला हो।

निष्कर्ष: "स्वीकार्य" बाट "पूर्ण र निर्दोष" मा संक्रमण। विगतमा, सिलिकन कार्बाइड मुख्यतया औद्योगिक र मोटर वाहन क्षेत्रहरूमा प्रयोग गरिन्थ्यो, जहाँ दोषहरूको लागि केही सहिष्णुता अवस्थित थियो। यद्यपि, जब यो AI चश्मा र अल्ट्रा-उच्च-मूल्य, अल्ट्रा-जटिल प्रणालीहरू जस्तै NVIDIA को CoWoS को लघुकरण संसारमा आउँछ, भौतिक दोषहरूको लागि सहिष्णुता शून्यमा झरेको छ। प्रत्येक "कार्बन इन्क्याप्सुलेशन" दोषले प्रत्यक्ष रूपमा अन्तिम उत्पादनको प्रदर्शन सीमा, विश्वसनीयता, र व्यावसायिक सफलतालाई धम्की दिन्छ। तसर्थ, "कार्बन इन्क्याप्सुलेशन" जस्ता सब्सट्रेट दोषहरूमाथि विजय हासिल गर्नु अब केवल एक शैक्षिक वा प्रक्रिया सुधारको मुद्दा होइन तर अर्को पुस्ताको कृत्रिम बुद्धिमत्ता, उन्नत कम्प्युटिङ, र उपभोक्ता इलेक्ट्रोनिक्स क्रान्तिलाई समर्थन गर्ने महत्वपूर्ण सामग्री युद्ध हो।

कार्बन र्यापिङ कहाँबाट आउँछ?

रोस्ट एट अल। ग्यास चरणमा पदार्थहरूको अनुपातमा हुने परिवर्तनहरू कार्बन इन्क्याप्सुलेशनको मुख्य कारण हुन् भनी "एकाग्रता मोडेल" प्रस्तावित। लि एट अल। बीज ग्राफिटाइजेशनले बृद्धि सुरु हुनु अघि कार्बन इन्क्याप्सुलेशन प्रेरित गर्न सक्छ भन्ने पत्ता लगायो। क्रुसिबलबाट सिलिकन-धनी वायुमण्डलबाट भाग्न र सिलिकन वायुमण्डल र ग्रेफाइट क्रूसिबल र अन्य ग्रेफाइट तत्वहरू बीचको सक्रिय अन्तरक्रियाको कारण, सिलिकन कार्बाइड स्रोतको ग्राफिटाइजेशन अपरिहार्य छ। तसर्थ, वृद्धि कक्षमा अपेक्षाकृत कम Si आंशिक दबाव कार्बन इनक्याप्सुलेशनको मुख्य कारण हुन सक्छ। यद्यपि, Avrov et al। तर्क गरे कि कार्बन इनक्याप्सुलेशन सिलिकनको कमीको कारणले होइन। यसरी, अतिरिक्त सिलिकनका कारण ग्रेफाइट तत्वहरूको बलियो क्षरण कार्बन समावेशको मुख्य कारण हुन सक्छ। यस कागजमा प्रत्यक्ष प्रयोगात्मक प्रमाणहरूले स्रोत सतहमा राम्रो कार्बन कणहरू सिलिकन कार्बाइड एकल क्रिस्टलको वृद्धि अगाडि चलाउन सकिन्छ, कार्बन इनक्याप्सुलेशनहरू बनाउँछ भनेर देखाउँछ। यो नतिजाले बृद्धि कक्षमा सूक्ष्म कार्बन कणहरूको उत्पादन कार्बन इनक्याप्सुलेशनको प्राथमिक कारण हो भनेर संकेत गर्दछ। सिलिकन कार्बाइड एकल क्रिस्टलमा कार्बन इनक्याप्सुलेशनको उपस्थिति विकास कक्षमा Si को कम आंशिक दबाबको कारणले होइन, बरु सिलिकन कार्बाइड स्रोतको ग्रेफाइटाइजेशन र ग्रेफाइट तत्वहरूको क्षरणको कारणले कमजोर रूपमा जोडिएको कार्बन कणहरूको गठन हो।

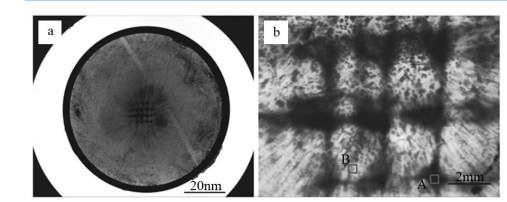

समावेशीकरणको वितरण स्रोत सतहमा ग्रेफाइट प्लेटहरूको ढाँचासँग मिल्दोजुल्दो देखिन्छ। एकल क्रिस्टल वेफर्समा समावेश-रहित क्षेत्रहरू गोलाकार हुन्छन्, जसको व्यास लगभग 3mm हुन्छ, जुन छिद्रित गोलाकार प्वालहरूको व्याससँग पूर्ण रूपमा मेल खान्छ। यसले सुझाव दिन्छ कि कार्बन इनक्याप्सुलेशन कच्चा माल क्षेत्रबाट उत्पन्न हुन्छ, जसको अर्थ कच्चा मालको ग्राफिटाइजेशनले कार्बन इनक्याप्सुलेशन दोष निम्त्याउँछ।

सिलिकन कार्बाइड क्रिस्टल वृद्धि सामान्यतया 100-150 घण्टा आवश्यक छ। बृद्धि बढ्दै जाँदा, कच्चा मालको ग्राफिटाइजेशन अझ गम्भीर हुन्छ। बढ्दो बाक्लो क्रिस्टलको माग अन्तर्गत, कच्चा मालको ग्राफिटाइजेशनलाई सम्बोधन गर्नु एक प्रमुख मुद्दा बन्छ।

कार्बन लपेटन समाधान

1. PVT मा कच्चा पदार्थ को उदात्तीकरण सिद्धान्त

• सतहको क्षेत्रफल र भोल्युम अनुपात: रासायनिक प्रणालीहरूमा, कुनै पदार्थको सतहको क्षेत्रफलमा हुने वृद्धिको दर यसको आयतनमा भएको वृद्धिको दरभन्दा धेरै सुस्त हुन्छ। त्यसकारण, कणको आकार जति ठूलो हुन्छ, सतहको क्षेत्रफल र भोल्युम अनुपात (सतह क्षेत्र/भोल्युम) सानो हुन्छ।
• वाष्पीकरण सतहमा हुन्छ: कणको सतहमा अवस्थित परमाणुहरू वा अणुहरूले मात्र ग्यास चरणमा भाग्ने मौका पाउँछन्। त्यसकारण, वाष्पीकरणको दर र कुल मात्रा प्रत्यक्ष रूपमा कणद्वारा उजागर गरिएको सतह क्षेत्रसँग सम्बन्धित छ।
• ठूला कणहरूको वाष्पीकरण विशेषताहरू: सानो सतह क्षेत्र/भोल्युम अनुपात। कम सतह अणुहरू/परमाणुहरू, जसको अर्थ वाष्पीकरणको लागि कम उपलब्ध सतह साइटहरू। (एउटा ठूलो कण बनाम धेरै साना कणहरू) ढिलो वाष्पीकरण दर: कम अणुहरू/परमाणुहरू कणको सतहबाट समयको प्रति एकाइ भाग्छन्। अधिक समान वाष्पीकरण (प्रजातिहरूमा कम भिन्नता): अपेक्षाकृत सानो सतहको कारण, सतहमा आन्तरिक सामग्रीको फैलावट लामो बाटो र अधिक समय चाहिन्छ। वाष्पीकरण मुख्यतया बाहिरी तहमा हुन्छ।
• साना कणहरू कच्चा पदार्थ (ठूलो सतह क्षेत्रबाट भोल्युम अनुपात): "अनबर्न" (वाष्पीकरण/उच्चीकरण नाटकीय रूपमा परिवर्तन हुन्छ): साना कणहरू लगभग पूर्ण रूपमा उच्च तापक्रममा पर्छन्, जसले द्रुत "ग्यासिफिकेशन" निम्त्याउँछ: तिनीहरू धेरै चाँडै उत्तेजित हुन्छन्, र प्रारम्भिक चरणमा, मुख्य रूपमा सबलिम्युअल कम्पोनेन्टहरू सजिलै रिलिज हुन्छन्। चाँडै, साना कणहरूको सतह कार्बन-धनी हुन्छ (कार्बन उदात्त हुन अपेक्षाकृत गाह्रो छ)। यसले पहिले र पछि सबलिमिटेड ग्यासको संरचनामा महत्त्वपूर्ण भिन्नता ल्याउँछ - ग्यास सिलिकन-धनी सुरु हुन्छ र पछि कार्बन-धनी हुन्छ।

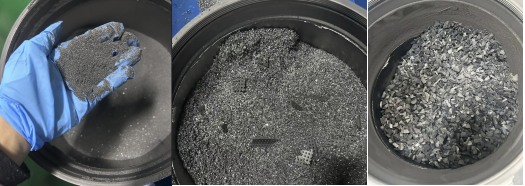

• 0.5mm कच्चा माल संग वृद्धि पूरा
• 1-2mm आत्म-प्रसार विधि कच्चा माल संग वृद्धि पूरा

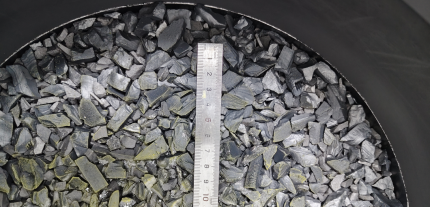

• 4-10mm CVD कच्चा माल संग वृद्धि पूरा

माथिको रेखाचित्रमा देखिएझैं, कच्चा मालको कणको आकार बढाउनुले कच्चा मालमा Si कम्पोनेन्टको अधिमान्य वाष्पीकरणलाई दबाउन मद्दत गर्दछ, सम्पूर्ण वृद्धि प्रक्रियामा ग्यास चरण संरचनालाई थप स्थिर बनाउँछ र कच्चा मालको ग्राफिटाइजेशन मुद्दालाई सम्बोधन गर्दछ। ठूला कण CVD सामग्रीहरू, विशेष गरी 8mm भन्दा ठूला कच्चा पदार्थहरू, ग्रेफिटाइजेसन समस्यालाई पूर्ण रूपमा समाधान गर्ने अपेक्षा गरिन्छ, जसले गर्दा सब्सट्रेटमा कार्बन इनक्याप्सुलेशन दोष हटाउँछ।

निष्कर्ष र संभावना

CVD विधिद्वारा संश्लेषित ठूलो-कण, उच्च-शुद्धता, स्टोइचियोमेट्रिक SiC कच्चा माल, यसको अन्तर्निहित कम सतह क्षेत्र र भोल्युम अनुपातको साथ, PVT विधि प्रयोग गरेर SiC एकल क्रिस्टल वृद्धिको लागि एक उच्च स्थिर र नियन्त्रण योग्य उदात्तीकरण स्रोत प्रदान गर्दछ। यसले कच्चा पदार्थको रूपमा मात्र परिवर्तन गर्दैन तर PVT विधिको थर्मोडायनामिक र काइनेटिक वातावरणलाई मौलिक रूपमा पुन: आकार दिन्छ र अनुकूलन गर्दछ।

अनुप्रयोग लाभहरू सीधा अनुवाद गरिएको छ:

• उच्च एकल क्रिस्टल गुणस्तर: उच्च-भोल्टेज, उच्च-शक्ति उपकरणहरू जस्तै MOSFETs र IGBTs को लागि उपयुक्त कम-दोष सब्सट्रेटहरू उत्पादन गर्नको लागि भौतिक आधार स्थापना गर्दै।
• राम्रो प्रक्रिया अर्थव्यवस्था: वृद्धि दर स्थिरता, कच्चा मालको उपयोग, र प्रक्रिया उपज सुधार, महँगो SiC सब्सट्रेट मूल्य कम गर्न मद्दत गर्दै र डाउनस्ट्रीम अनुप्रयोगहरूको व्यापक अपनाउने प्रवर्द्धन।
• ठूलो क्रिस्टल आकार: स्थिर प्रक्रिया अवस्थाहरू 8 इन्च र ठूलो SiC एकल क्रिस्टलको औद्योगिकीकरणको लागि अधिक अनुकूल छन्।
