एक SiC सिरेमिक वेफर डुङ्गा के हो? निर्दिष्टीकरण, सामग्री र अनुप्रयोगहरू

अर्धचालक उच्च-तापमान प्रक्रियाहरूमा, वेफरहरूको ह्यान्डलिङ, समर्थन, र थर्मल उपचार एक विशेष समर्थन घटक-वेफर डुङ्गामा निर्भर हुन्छ। प्रक्रियाको तापक्रम बढ्दै जाँदा र सरसफाई र कण नियन्त्रण आवश्यकताहरू बढ्दै जाँदा, परम्परागत क्वार्ट्ज वेफर डुङ्गाहरूले बिस्तारै छोटो सेवा जीवन, उच्च विकृति दर, र खराब जंग प्रतिरोध जस्ता मुद्दाहरू प्रकट गर्दछ।सिलिकन कार्बाइड (SiC) सिरेमिक वेफर डुङ्गाहरूयस सन्दर्भमा देखा पर्‍यो र उच्च-अन्त थर्मल प्रशोधन उपकरणहरूमा प्रमुख वाहक बनेको छ।

सिलिकन कार्बाइड (SiC) एक इन्जिनियरिङ सिरेमिक सामग्री हो जसले उच्च कठोरता, उच्च थर्मल चालकता, र उत्कृष्ट रासायनिक स्थिरता संयोजन गर्दछ।SiC सिरेमिक, उच्च-तापमान sintering मार्फत गठन, उच्च थर्मल झटका प्रतिरोध प्रदर्शन मात्र होइन तर अक्सिडाइजिंग र संक्षारक वातावरणमा स्थिर संरचना र आकार कायम राख्छ। नतिजाको रूपमा, जब वेफर डुङ्गाको रूपमा बनाइन्छ, यसले उच्च-तापमान प्रक्रियाहरू जस्तै प्रसार, एनिलिङ, र अक्सिडेशनलाई विश्वसनीय रूपमा समर्थन गर्न सक्छ, यसलाई विशेष गरी 1100 डिग्री सेल्सियस भन्दा माथिको तापक्रममा सञ्चालन हुने थर्मल प्रक्रियाहरूको लागि उपयुक्त बनाउँछ।

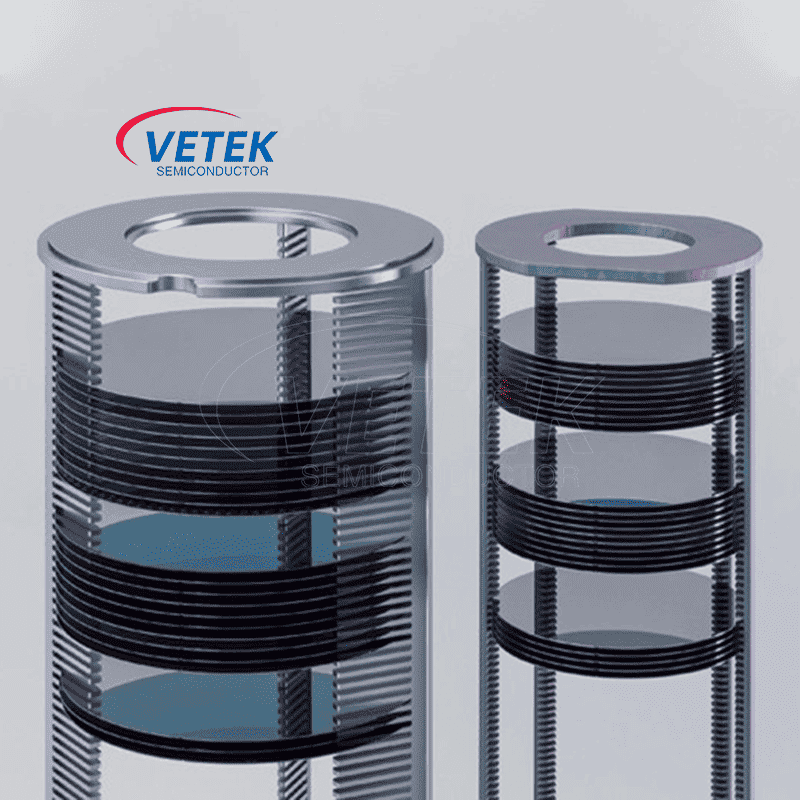

1. एक SiC सिरेमिक वेफर डुङ्गा के हो?

वेफर डुङ्गाहरूको संरचना सामान्यतया बहु-स्तरित, समानान्तर ग्रिड कन्फिगरेसनको साथ डिजाइन गरिएको हुन्छ, एकै साथ दर्जनौं वा सयौं वेफरहरू समात्न सक्षम हुन्छ। थर्मल विस्तार गुणांक नियन्त्रणमा SiC सिरेमिकका फाइदाहरूले तिनीहरूलाई उच्च-तापमान र्‍याम्प-अप र र्याम्प-डाउन प्रक्रियाहरूमा थर्मल विरूपण वा माइक्रोक्र्याकिंगको कम प्रवण बनाउँदछ। थप रूपमा, धातुको अशुद्धता सामग्रीलाई कडाइका साथ नियन्त्रण गर्न सकिन्छ, उच्च तापक्रममा प्रदूषण जोखिमहरू उल्लेखनीय रूपमा कम गर्दछ। यसले तिनीहरूलाई पावर उपकरणहरू, SiC MOSFETs, MEMS, र अन्य उत्पादनहरूको निर्माण जस्ता सफाईको लागि अत्यन्त संवेदनशील प्रक्रियाहरूको लागि अत्यधिक उपयुक्त बनाउँछ।

2. क्वार्ट्ज बनाम SiC बनाम ग्रेफाइट वेफर डुङ्गाहरू: सामग्री तुलना

परम्परागत क्वार्ट्ज वेफर डुङ्गाहरूको तुलनामा, सिलिकन कार्बाइड सिरेमिक वेफर डुङ्गाहरूको सेवा जीवन सामान्यतया उच्च-तापमान, बारम्बार थर्मल साइकल चलाउने अवस्थाहरूमा 3-5 गुणा लामो हुन्छ। तिनीहरूको उच्च कठोरता र विरूपण प्रतिरोधले अधिक स्थिर वेफर पङ्क्तिबद्धताको लागि अनुमति दिन्छ, जसले उपज सुधार गर्न मद्दत गर्दछ। अझ महत्त्वपूर्ण कुरा, SiC सामग्रीहरूले बारम्बार तताउने र शीतलन चक्रको समयमा न्यूनतम आयामी परिवर्तनहरू कायम राख्छन्, वेफर एज चिपिङ वा वेफर डुङ्गा विकृतिको कारणले गर्दा कण बहाव कम गर्दछ।

3. सिलिकन कार्बाइड वेफर डुङ्गा सामाग्री को प्रकार

सबै SiC वेफर डुङ्गाहरू एउटै सिरेमिक ग्रेडबाट निर्मित हुँदैनन्। विभिन्न निर्माण मार्गहरूले फरक माइक्रोस्ट्रक्चर र प्रदर्शन विशेषताहरू उत्पादन गर्छन्।

3.1 पुन: स्थापित सिलिकन कार्बाइड (RSiC)

Recrystallized SiC इन्जिनियर गरिएको उच्च-तापमान सिरेमिक घटकहरूमा प्रयोग गरिन्छ। ग्रेडको आधारमा, यसले महत्त्वपूर्ण खुला पोरोसिटी प्रदर्शन गर्न सक्छ, जुन प्रदूषण, सफाई र प्रक्रिया अनुकूलता मूल्याङ्कन गर्दा विचार गर्नुपर्छ।

3.2 सिन्टर्ड सिलिकन कार्बाइड (SSiC)

प्रेशरलेस-सिंटर्ड SiC ले उच्च कठोरता, मेकानिकल बल र राम्रो थर्मल प्रदर्शनको साथ घने सिरेमिक संरचना प्रदान गर्न सक्छ। वास्तविक गुणहरू सूत्रीकरण, sintering प्रक्रिया र सामग्री ग्रेड मा निर्भर गर्दछ।

3.3 प्रतिक्रिया-बन्धित सिलिकन कार्बाइड (RBSiC / SiSiC)

प्रतिक्रिया-बन्धित SiC ले सामान्यतया अवशिष्ट सिलिकन चरण समावेश गर्दछ। यसले अधिकतम सेवा तापक्रम र रासायनिक अनुकूलतालाई प्रभाव पार्न सक्छ, त्यसैले यसको सञ्चालन सीमाहरू RSiC वा SSiC सँग मिल्दोजुल्दो छ भनी मान्नु हुँदैन।

3.4 SiC-लेपित ग्रेफाइट वेफर वाहकहरू

एक SiC लेपित ग्रेफाइट वेफर वाहक एक मोनोलिथिक SiC सिरेमिक वेफर डुङ्गा भन्दा फरक निर्माण हो।

यसले जम्मा गरिएको SiC कोटिंग द्वारा सुरक्षित ग्रेफाइट सब्सट्रेट प्रयोग गर्दछ। त्यस्ता डिजाइनहरूले विशिष्ट थर्मल-प्रशोधन वातावरणमा फाइदाहरू प्रदान गर्न सक्छन्, तर कोटिंगको अखण्डता, खुला किनाराहरू र सम्भावित प्रदूषणको मूल्याङ्कन गरिनुपर्छ।

4. भविष्य आउटलुक

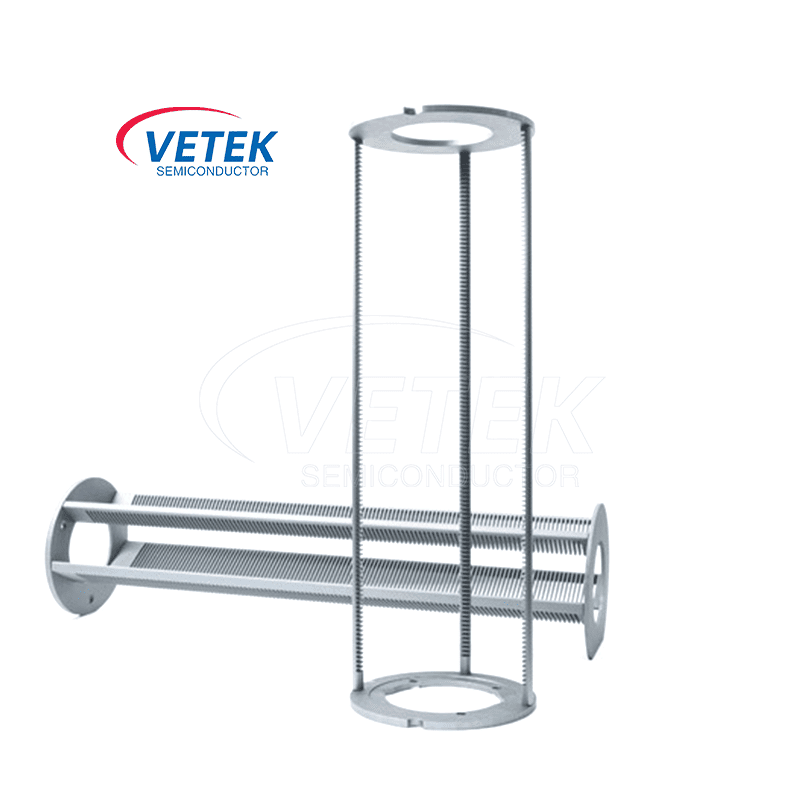

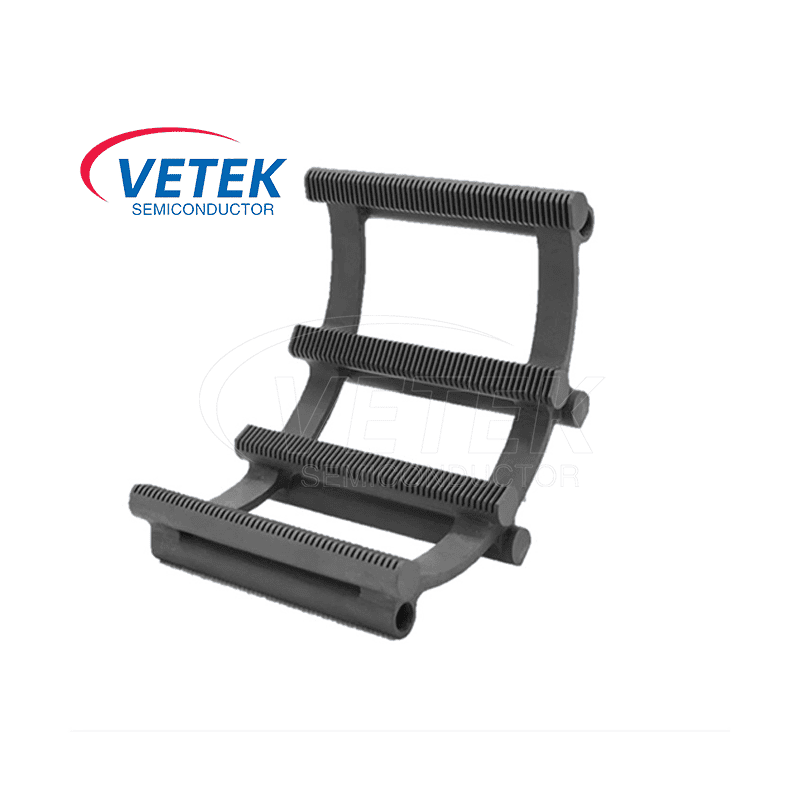

औद्योगिक अनुप्रयोगहरूमा, सिलिकन कार्बाइड सिरेमिक वेफर डुङ्गाहरू बिस्तारै थर्मल प्रशोधन प्रक्रियाहरूमा उच्च-अन्त उपकरण निर्माताहरूको लागि रुचाइएको छनोट बन्न थालेका छन्, परम्परागत सिलिकन उपकरणहरूदेखि तेस्रो-पुस्ताको अर्धचालक सामग्रीहरूमा। तिनीहरू विभिन्न थर्मल प्रशोधन उपकरणहरू, जस्तै ठाडो ट्यूब फर्नेसहरू र तेर्सो अक्सिडेशन भट्टीहरूका लागि मात्र उपयुक्त छैनन्, तर उच्च-तापमान, अत्यधिक संक्षारक वातावरणमा तिनीहरूको स्थिर प्रदर्शनले प्रक्रिया स्थिरता र उपकरण क्षमताको लागि बलियो ग्यारेन्टी प्रदान गर्दछ।

सिलिकन कार्बाइड सिरेमिक वेफर डुङ्गाहरूको क्रमशः लोकप्रियताले अर्धचालक उपकरणहरूको मुख्य समर्थन कम्पोनेन्टहरूमा प्रवेश गर्ने उन्नत सिरेमिक सामग्रीहरूको प्रवेगलाई चिन्ह लगाउँछ। परम्परागत क्वार्ट्ज सामग्रीको तुलनामा, उच्च-तापमान स्थिरता, संरचनात्मक कठोरता, र थर्मल थकान प्रतिरोधमा तिनीहरूका फाइदाहरूले उच्च तापमान र थप कडा प्रक्रिया विन्डोहरूको निरन्तर विकासको लागि भरपर्दो सामग्री आधार प्रदान गर्दछ। हाल, 6-इन्च र 8-इन्च सिलिकन कार्बाइड सिरेमिक वेफर डुङ्गाहरू अर्धचालक उद्योगमा पावर उपकरणहरूको ठूलो उत्पादन थर्मल उपचार प्रक्रियाहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

12-इन्च स्पेसिफिकेशन बिस्तारै उच्च-अन्त प्रक्रियाहरू र उन्नत उत्पादन लाइनहरूमा प्रस्तुत भइरहेको छ, उपकरण र सामग्री सहयोगको अर्को चरणको लागि महत्त्वपूर्ण दिशा बनिरहेको छ। एकै समयमा, 2-4 इन्च वेफर डुङ्गाहरूले अनुसन्धान प्लेटफर्महरू र विशेष प्रक्रिया परिदृश्यहरूमा भूमिका खेल्न जारी राख्छन्, जस्तै एलईडी सब्सट्रेट प्रशोधन र प्रक्रिया प्रमाणीकरण। सिलिकन कार्बाइड सिरेमिक वेफर डुङ्गाहरूले स्थिरता, साइज नियन्त्रण, र वेफर क्षमतामा धेरै फाइदाहरू प्रदर्शन गर्नेछ, सम्बन्धित सिरेमिक सामग्री प्रविधिको निरन्तर विकासलाई ड्राइभ गर्दै।

FAQs

1. वेफर डुङ्गाको मुख्य कार्य के हो?

एक वेफर डुङ्गाले फर्नेस प्रशोधनको क्रममा सेमीकन्डक्टर वेफरहरूलाई सही ठाउँमा राख्छ। यसको मुख्य कार्यहरू मेकानिकल समर्थन, वेफर पङ्क्तिबद्धता र थर्मल र रासायनिक प्रक्रिया वातावरणसँग अनुकूलता हुन्।

2. एक SiC वेफर डुङ्गा र क्वार्ट्ज वेफर डुङ्गा बीच के भिन्नता छ?

SiC सिरेमिक वेफर डुङ्गाहरूले सामान्यतया उच्च थर्मल चालकता र उपयुक्त ग्रेडहरूको लागि अधिक उच्च-तापमान मेकानिकल क्षमता प्रदान गर्दछ। क्वार्ट्ज वेफर डुङ्गाहरूको थर्मल विस्तार धेरै कम छ र स्थापित सफा अर्धचालक भट्टी प्रक्रियाहरूमा व्यापक रूपमा प्रयोग गरिन्छ। मनपर्ने सामाग्री सञ्चालन अवस्था मा निर्भर गर्दछ।

3. SiC सिरेमिक वेफर डुङ्गाले कस्तो तापक्रम सहन सक्छ?

सबै SiC सिरेमिक वेफर डुङ्गाहरूको लागि कुनै एकल तापमान सीमा छैन। अधिकतम सञ्चालन तापक्रम SiC ग्रेड, फर्नेस वातावरण, मेकानिकल लोड, एक्सपोजर अवधि र थर्मल साइकल चलाउने मा निर्भर गर्दछ। समाप्त कम्पोनेन्ट यसको अभिप्रेत प्रक्रिया सर्तहरूको लागि योग्य हुनुपर्छ।

4. के SiC वेफर डुङ्गाहरू प्रसार र अक्सीकरणको लागि उपयुक्त छन्?

हो, उचित रूपमा चयन गरिएको र योग्य SiC सिरेमिक वेफर डुङ्गाहरू प्रसार र अक्सीकरण अनुप्रयोगहरूमा प्रयोग गर्न सकिन्छ। सामाग्री रसायन विज्ञान, सतह सफाई, मेकानिकल डिजाइन र प्रक्रिया ग्यास संग अनुकूलता प्रमाणित हुनुपर्छ।

5. के SiC सिरेमिक वेफर डुङ्गाहरू अनुकूलित गर्न सकिन्छ?

वेफर डुङ्गाहरू विभिन्न फर्नेस कन्फिगरेसनहरू, वेफर आयामहरू, स्लट गणनाहरू, पिचहरू र समर्थन ज्यामितिहरूको लागि इन्जिनियर गर्न सकिन्छ, निर्माण सम्भाव्यता र डिजाइन प्रमाणीकरणको अधीनमा।

6. ठोस SiC र SiC लेपित ग्रेफाइट वेफर डुङ्गाहरू बीच के भिन्नता छ?

ठोस SiC सिरेमिक वेफर डुङ्गाहरूले सिरेमिक बडी प्रयोग गर्छन्, जबकि SiC-लेपित ग्रेफाइट वाहकहरूले सुरक्षात्मक SiC तहको साथ ग्रेफाइट सब्सट्रेट प्रयोग गर्छन्। तिनीहरूको थर्मल प्रतिक्रिया, विफलता संयन्त्र, प्रदूषण जोखिम र सेवा सीमाहरू फरक छन्।

7. वेफर डुङ्गामा कण उत्पादनको कारण के हो?

सम्भावित कारणहरूमा मेकानिकल घर्षण, अनुपयुक्त वेफर-सम्पर्क ज्यामिति, जम्मा-फिल्म निर्माण, थर्मल क्षति, सतह दोष र ह्यान्डलिंग वा सफा गर्दा प्रदूषण समावेश छ। मूल-कारण विश्लेषणले क्यारियर सामग्री र वास्तविक भट्टी प्रक्रियालाई विचार गर्नुपर्छ।
