4-इन्च देखि 8-इन्च: SiC सेमीकन्डक्टर वृद्धिको एक दशक

2013 मा, उद्योगले सिलिकन कार्बाइडलाई व्यापारिकरण गर्न सकिन्छ कि भनेर सोध्यो। दश वर्षपछि, SiC ले EVs र नवीकरणीय ऊर्जालाई शक्ति दिन्छ — र वास्तविक प्रतिस्पर्धा सामग्री, उपकरण र उत्पादन उत्पादनमा सरेको छ। एक दशकमा, एसआईसी वेफर्स 4-इन्चबाट 8-इन्चमा बढ्यो किनकि एपिटेक्सी उपकरणहरू चरणमा उन्नत भयो। वेफर बाहेक, CVD SiC कोटिंग्स, ठोस CVD SiC, र TaC कोटिंग्सले अब उच्च-तापमान, जंग-प्रतिरोधी उपकरणहरू भरपर्दो रूपमा चलिरहेको छ। VETEK सेमीकन्डक्टरले मापन गरिएको SiC निर्माणको लागि सबै तीन सामग्री समाधानहरू आपूर्ति गर्दछ।

SiC's Decade of Transformation: ल्याब मटेरियल देखि मेनस्ट्रीम पावर सेमिकन्डक्टर सम्म

SiC 2013 मा एक आशाजनक प्रयोगशाला सामग्रीबाट आज EVs, पावर इलेक्ट्रोनिक्स, र ऊर्जा रूपान्तरणमा आधारित मुख्यधाराको प्रविधिमा सरेको छ — र उद्योगको ध्यान प्रविधिलाई प्रमाणित गर्नबाट मापनमा उत्पादनमा निपुणतातर्फ सरेको छ।

तलको तालिकाले विगत एक दशकमा SiC उद्योगका प्राथमिकताहरू कसरी परिवर्तन भयो भनेर संक्षेप गर्दछ।

२०१३ बनाम आज: कसरी SiC उद्योगको फोकस सरेको छ

एसआईसी व्यावसायीकरणको मुख्य चुनौती: एपिटेक्सी टेक्नोलोजी

Epitaxy उपकरणहरू सधैं SiC व्यावसायीकरणको लागि प्राविधिक अवरोध भएको छ - उद्योगको प्रगतिलाई epitaxy रिएक्टरहरूको विकासको माध्यमबाट सीधै ट्र्याक गर्न सकिन्छ, प्रारम्भिक 6-इन्च प्लेटफर्महरूबाट आजको स्वचालित 150mm/200mm प्रणालीहरूमा।

2013 मा, SiC व्यावसायीकरण तीव्र हुँदै गइरहेको थियो, र उपकरण निर्माताहरू मुख्य रूपमा 6-इन्च (150mm) SiC epitaxy क्षमताको वरिपरि प्रतिस्पर्धा गरिरहेका थिए। सेमीकन्डक्टर टुडेले धेरै प्रतिनिधि प्रणालीहरूमा रिपोर्ट गर्‍यो:

प्रतिनिधि SiC Epitaxy उपकरण, 2013

यी प्रारम्भिक प्रणालीहरू चार समस्याहरू समाधान गर्न डिजाइन गरिएको थियो: 6-इन्च SiC epitaxy प्राप्त गर्ने, epitaxial तह एकरूपता सुधार गर्ने, दोष घनत्व कम गर्ने, र प्रारम्भिक शक्ति-उपकरण व्यावसायीकरणको आवश्यकताहरू पूरा गर्ने।

EV ग्रहण गर्दा, EV चार्जिङ पूर्वाधार, सौर्य-प्लस-भण्डारण प्रणालीहरू, र औद्योगिक पावर बजारहरू द्रुत रूपमा विस्तार भयो, SiC यन्त्रहरूको माग तदनुसार बढ्यो — र epitaxy उपकरणहरू सानो ब्याच R&D प्लेटफर्महरूबाट अर्को पुस्ताको प्रणालीहरूमा विकसित भयो जुन ठूला-ठूला उत्पादनका लागि बनाइएको थियो। आजको प्रतिनिधि मञ्चहरू समावेश छन्:

प्रतिनिधि SiC Epitaxy उपकरण, आज

4-इन्च देखि 8-इन्च: कसरी वेफर स्केलिंगले लागत घटाउँछ र आउटपुट लिफ्ट गर्छ

SiC वेफर व्यासमा प्रत्येक चरण माथि - 4-इन्चदेखि 6-इन्च, र अब 8-इन्च तर्फ — प्रति वेफर र कम उत्पादन लागत बढाउनको लागि अवस्थित छ, र उद्योग अब 6-इन्च-देखि-8-इन्च संक्रमणको बीचमा छ।

2013 मा, SiC उद्योगले 4-इन्चबाट 6-इन्च वेफरहरूमा सार्न जोड दिइरहेको थियो। क्री, डाउ कोर्निङ, शोवा डेन्को र नोर्स्टेल लगायतका कम्पनीहरूले त्यतिबेला आफ्नो ६ इन्चको SiC सब्सट्रेट र एपिटेक्सी क्षमता विस्तार गरिरहेका थिए। ठूला वेफरहरूमा सर्ने लक्ष्य सीधा थियो: प्रति वेफर उत्पादन वृद्धि, कम उत्पादन लागत, र उद्योग-व्यापी स्केलेबिलिटी सुधार।

एक दशक भन्दा बढि, त्यही तर्कले अब 6-इन्चबाट 8-इन्चमा परिवर्तन गरिरहेको छ। ग्लोबलवेफर्स, विश्वको तेस्रो-सबैभन्दा ठूलो सिलिकन वेफर निर्माताले बताएको छ कि उद्योग-व्यापी 8-इन्च SiC वेफर उत्पादन 2025-2026 मार्फत तीव्र गतिमा हुनेछ - एक संक्रमण जुन दुई वर्ष पहिले अवास्तविक मानिएको थियो (GlobalWafers, 2023)। Onsemi र Resonac ले पनि 2025 लाई 8-इन्च SiC सब्सट्रेट र एपिटेक्सियल वेफर्स (कम्पाउण्ड सेमीकन्डक्टर समाचार, 2024) को योग्यता र र्याम्पिङको लागि लक्षित गरेको छ।

के परिवर्तन हुन्छ जब SiC Wafers ठूलो हुन्छ

वेफरको व्यास र गुणस्तर आवश्यकताहरू दुवै चढ्ने क्रममा, निर्माण प्रक्रियामा प्रयोग हुने सामग्री र उपकरण कम्पोनेन्टहरू SiC को प्रगतिको लागि वेफरहरू जस्तै निर्णायक भएका छन्।

वेफर परे: किन उपकरण अवयवहरू SiC चिप्स जत्तिकै महत्त्वपूर्ण छन्

SiC wafers, MOSFETs, र पावर मोड्युलहरूले धेरैजसो ध्यान खिचेका छन्, तर epitaxy र क्रिस्टल-वृद्धि रिएक्टरहरू भित्रका उपकरणहरू समान रूपमा चरम अवस्थाहरूको सामना गर्छन् — र आजका आवश्यकताहरू पूरा गर्नको लागि परम्परागत ग्रेफाइट मात्र पर्याप्त छैन।

SiC उद्योगको छलफलहरू तीनवटा कुराहरूमा केन्द्रित हुन्छन्: SiC wafers, SiC MOSFETs, र पावर मोड्युलहरू। अभ्यासमा, तिनीहरूलाई निर्माण गर्न प्रयोग गरिने उपकरण घटकहरू मात्र महत्त्वपूर्ण छन्। एपिटेक्सी रिएक्टरहरू, क्रिस्टल वृद्धि भट्टीहरू, र अन्य उच्च-तापमान अर्धचालक प्रक्रियाहरू भित्र, आन्तरिक घटकहरूले सामना गर्नुपर्छ:

• अति-उच्च-तापमान वातावरण

• संक्षारक प्रक्रिया ग्यासहरू जस्तै H₂ र HCl

• वेफर दूषित हुनबाट जोगिनको लागि कडा सरसफाई आवश्यकताहरू

परम्परागत ग्रेफाइटले बलियो थर्मल प्रदर्शन प्रदान गर्दछ, तर विस्तारित प्रयोगले यो सतह जंग, कण उत्पादन, र छोटो सेवा जीवनको जोखिममा छ - यी सबैले प्रत्यक्ष रूपमा वेफर उत्पादन र प्रक्रिया स्थिरतालाई धम्की दिन्छ। यो अन्तर हो जुन CVD SiC कोटिंग टेक्नोलोजीले बढ्दो रूपमा बन्द गर्न कदम चालेको छ।

CVD SiC कोटिंग: भरपर्दो उच्च-तापमान उपकरण पछाडिको प्रविधि

SiC epitaxy र SiC कोटिंग फरक उद्देश्यहरू प्रदान गर्ने दुई फरक प्रविधिहरू हुन् - epitaxy ले सेमीकन्डक्टर सामग्री आफै बनाउँछ, जबकि CVD SiC कोटिंगले यसलाई उत्पादन गर्ने उपकरणहरूलाई सुरक्षित गर्दछ।

SiC epitaxy अर्धचालक सामग्री निर्माण गर्न प्रयोग गरिन्छ। SiC CVD कोटिंग, यसको विपरीत, मुख्यतया सेमीकन्डक्टर उपकरणहरूको महत्वपूर्ण आन्तरिक कम्पोनेन्टहरूमा लागू गरिन्छ, उच्च तापक्रम र जंगको प्रतिरोधलाई सुधार गर्न।

SiC Epitaxy बनाम SiC कोटिंग: दुई फरक प्रविधिहरू

कसरी ग्रेफाइट + SiC कम्पोजिट काम गर्दछ

CVD SiC लेपित ग्रेफाइट कम्पोनेन्टहरू अब SiC epitaxy उपकरण, MOCVD उपकरण, LED epitaxy उपकरण, र RTP/RTA थर्मल उपचार उपकरणहरूमा व्यापक रूपमा प्रयोग गरिन्छ। उच्च-शुद्धता ग्रेफाइटमा बाक्लो SiC तह जम्मा गर्दा दुवै सामग्रीको बल मिल्छ:

किन Graphite + SiC ले कम्पोजिटको रूपमा काम गर्दछ

VETEK सेमीकन्डक्टरको उन्नत SiC सामग्री समाधान

तेस्रो-पुस्ताको अर्धचालकहरूले मापन गर्न जारी राख्दा, VETEK सेमिकन्डक्टरले तीन पूरक सामग्री समाधानहरू आपूर्ति गर्दछ - CVD SiC लेपित ग्रेफाइट, ठोस CVD SiC, र TaC कोटिंग्स - SiC निर्माण उपकरणहरूको विशिष्ट थर्मल र रासायनिक मागहरूको लागि ईन्जिनियर गरिएको।

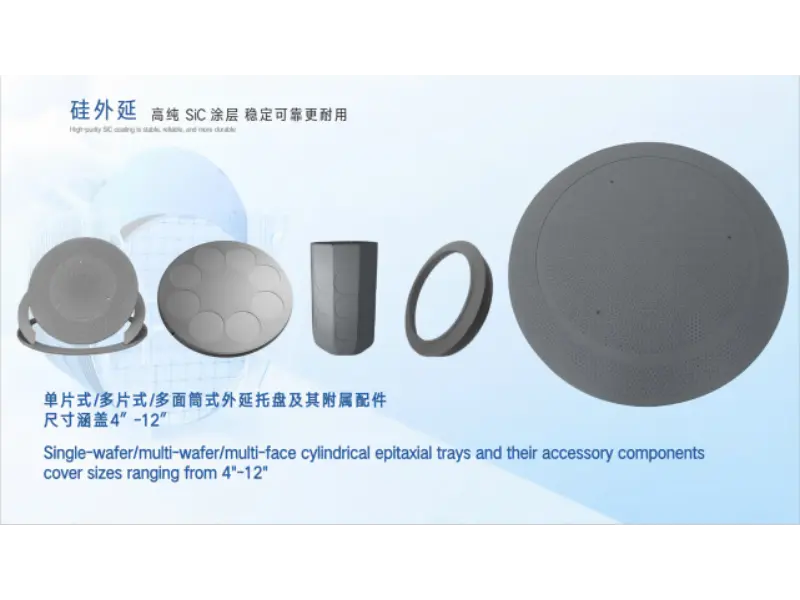

CVD SiC लेपित ग्रेफाइट कम्पोनेन्टहरू

VETEK को CVD SiC लेपित ग्रेफाइट कम्पोनेन्टहरू SiC Epitaxy Susceptors, MOCVD वाहकहरू, Wafer Carriers, Halfmoon Components, र Semiconductor थर्मल कम्पोनेन्टहरूमा प्रयोग गरिन्छ।

• उच्च शुद्धता SiC कोटिंग

• उत्कृष्ट थर्मल एकरूपता

• उच्च-तापमान स्थिरता

• बलियो जंग प्रतिरोध

VETEK CVD SiC लेपित ग्रेफाइट कम्पोनेन्टहरू SiC एपिटाक्सी, MOCVD, र अर्धचालक थर्मल अनुप्रयोगहरूको लागि।

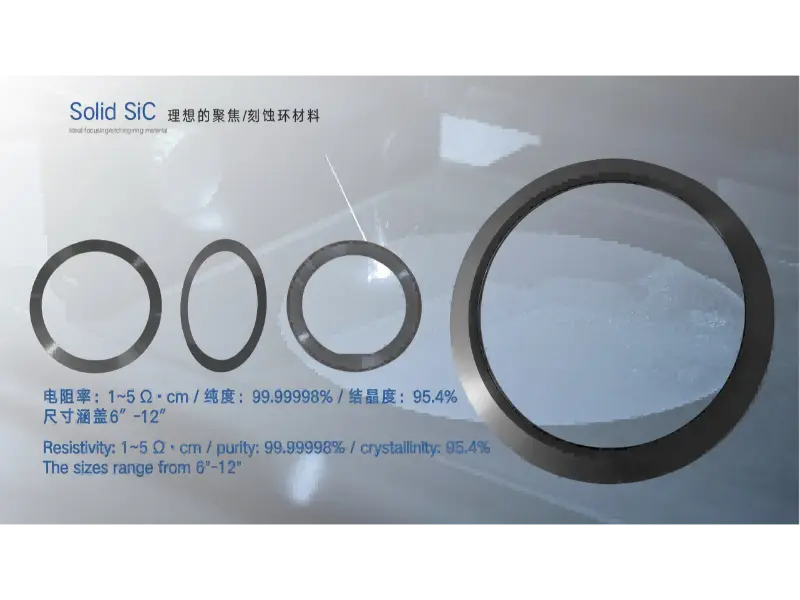

ठोस CVD SiC कम्पोनेन्टहरू

उन्नत ईच र उच्च-तापमान प्रक्रियाहरूको लागि, ठोस CVD SiC ले सामग्री प्रदर्शनको उच्च ग्रेड प्रदान गर्दछ। सामान्य अनुप्रयोगहरूमा फोकस रिंगहरू, RTP/EPI कम्पोनेन्टहरू, र प्लाज्मा प्रक्रिया अवयवहरू समावेश छन्।

• घना, गैर-छिद्र संरचना

• अत्यन्त कम कण उत्पादन

• उत्कृष्ट प्लाज्मा प्रतिरोध

• लामो सेवा जीवन

ठोस CVD SiC फोकस रिंग र प्लाज्माउन्नत ईच र RTP/EPI अनुप्रयोगहरूको लागि प्रक्रिया घटकहरू।

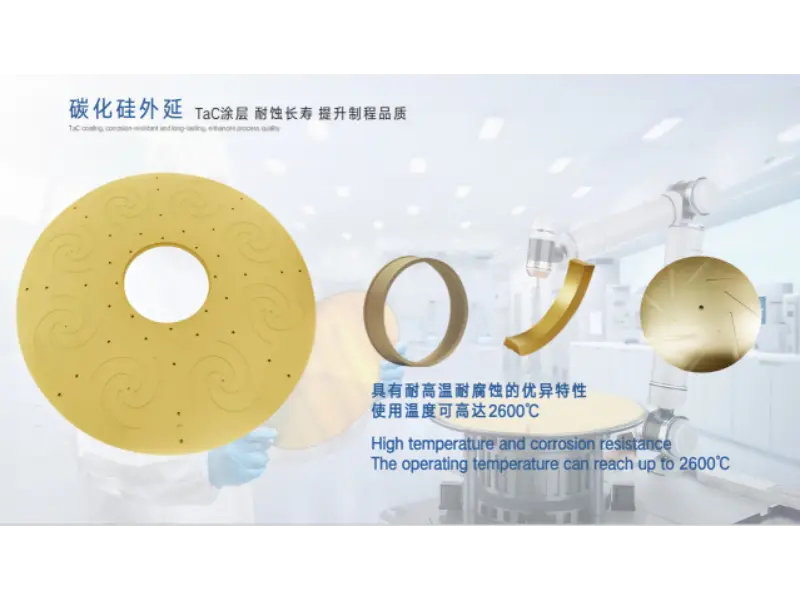

TaC कोटिंग समाधान

SiC क्रिस्टल वृद्धि तापमान बढ्दै जाँदा, ट्यान्टलम कार्बाइड (TaC) कोटिंग्स अल्ट्रा-उच्च-तापमान थर्मल क्षेत्रहरूको लागि महत्त्वपूर्ण सामग्री भएको छ। TaC ले उच्च तापमान स्थिरता, उत्कृष्ट अक्सिडेशन प्रतिरोध, र उत्कृष्ट रासायनिक स्थिरता प्रदान गर्दछ - SiC क्रिस्टल वृद्धि उपकरण, उच्च-तापमान थर्मल फिल्ड कम्पोनेन्टहरू, र तेस्रो-पुस्ताको अर्धचालक निर्माण वातावरणको लागि उपयुक्त।

TaC-लेपित हट-जोन कम्पोनेन्टहरू अल्ट्रा-उच्च-तापमान SiC क्रिस्टल वृद्धिको लागि ईन्जिनियर गरियो।

सँगै, यी तीन उत्पादन लाइनहरूले SiC निर्माण श्रृंखलामा पाइने विभिन्न थर्मल र रासायनिक मागहरूलाई सम्बोधन गर्दछ:

VETEK को तीन SiC सामाग्री समाधान एक नजर मा

बारम्बार सोधिने प्रश्नहरू

1. SiC epitaxy र SiC कोटिंग बीच के भिन्नता छ?

SiC epitaxy ले अर्धचालक वेफर्स र उपकरणहरू बनाउनको लागि क्रिस्टलीय सिलिकन कार्बाइड तह बढाउँछ। SiC कोटिंग (CVD SiC) ले ग्रेफाइट वा अन्य सब्सट्रेटहरूमा पातलो, बाक्लो SiC तहलाई तातो र क्षरणबाट उपकरणका कम्पोनेन्टहरू जोगाउँछ। तिनीहरू एउटै उत्पादन श्रृंखला भित्र विभिन्न उद्देश्यहरू सेवा गर्छन्।

2. किन ग्रेफाइट आफै प्रयोग गर्नुको सट्टा SiC को लेप गरिन्छ?

बेयर ग्रेफाइटमा उत्कृष्ट थर्मल चालकता र स्थिरता हुन्छ, तर यसले उच्च तापक्रम र समयसँगै H₂ र HCl जस्ता ग्यासहरूको सम्पर्कमा आउँदा कणहरू सड्छ र उत्पन्न गर्छ। घना CVD SiC कोटिंगले ग्रेफाइटको थर्मल कार्यसम्पादनलाई सुरक्षित राख्दा कठोरता, रासायनिक प्रतिरोध, र उच्च-तापमान स्थिरता थप्छ।

3. ठोस CVD SiC के को लागि प्रयोग गरिन्छ?

ठोस CVD SiC एक पूर्ण रूपमा घना, गैर-छिद्रयुक्त सिलिकन कार्बाइड सामग्री हो जुन उन्नत ईच र उच्च-तापमान प्रक्रियाहरूमा प्रयोग गरिन्छ, फोकस रिंगहरू, RTP/EPI कम्पोनेन्टहरू, र प्लाज्मा प्रक्रिया भागहरू सहित - अत्यन्त कम कण उत्पादन र लामो सेवा जीवन चाहिने अनुप्रयोगहरू।

4. किन SiC क्रिस्टल वृद्धिलाई TaC कोटिंग चाहिन्छ?

जसरी SiC क्रिस्टल वृद्धि प्रक्रियाहरूले उच्च तापक्रम तर्फ धकेल्छ, तातो-जोन कम्पोनेन्टहरूलाई सामग्री चाहिन्छ जसले अक्सीकरणको प्रतिरोध गर्दछ र अत्यधिक गर्मीमा रासायनिक रूपमा स्थिर रहन्छ। TaC कोटिंग्सले मात्र ग्रेफाइट भन्दा उच्च तापमान स्थिरता प्रदान गर्दछ, तिनीहरूलाई SiC क्रिस्टल वृद्धि भट्टीहरू र उच्च-तापमान थर्मल फिल्ड कम्पोनेन्टहरूमा राम्रोसँग उपयुक्त बनाउँछ।

५. उद्योग किन ६ इन्चबाट ८ इन्चको SiC वेफरमा सर्दै छ?

ठूला वेफर्सले प्रति वेफर मरेको संख्या बढाउँछ, जसले प्रति चिप उत्पादन लागत घटाउँछ र स्केलेबिलिटी सुधार गर्छ। वेफर निर्माताहरू र चिप निर्माताहरूले अब EVs, नवीकरणीय ऊर्जा, र औद्योगिक पावर इलेक्ट्रोनिक्सको बढ्दो माग पूरा गर्न 8-इन्च SiC सब्सट्रेटहरू र एपिटेक्सियल वेफरहरू योग्य छन्।

सारांश: SiC निर्माण प्रक्रिया क्षमता प्रतिस्पर्धाको युगमा प्रवेश गरेको छ

SiC उद्योगको परिभाषित प्रश्न परिवर्तन भएको छ - सामग्रीलाई व्यापारिकरण गर्न सकिन्छ कि कसरी, कसरी कुशलतापूर्वक, सफा र निरन्तर रूपमा यसलाई स्तरमा निर्माण गर्न सकिन्छ।

2013 मा, उद्योगको केन्द्रीय प्रश्न थियो कि एसआईसीलाई व्यापारिकरण गर्न सकिन्छ। आज, एक दशक भन्दा बढी पछि, त्यो प्रश्न बन्यो: कसरी SiC उत्पादनहरू उच्च दक्षता, कम दोषहरू, र अधिक स्थिरता संग उत्पादन गर्न सकिन्छ?

SiC उद्योगले विस्तार गर्न जारी राख्दा, ठूला वेफर व्यास, अपग्रेड गरिएको एपिटेक्सी टेक्नोलोजी, र अनुकूलित उत्पादन उपकरणहरू उद्योग विकासको मुख्य दिशाहरू रहन्छन्। एकै समयमा, उच्च शुद्धता CVD SiC कोटिंग्स, ठोस CVD SiC, र TaC सामग्रीहरू सेमीकन्डक्टर निर्माण स्थिरता सुनिश्चित गर्न प्रमुख प्रविधिहरू बनिरहेका छन्।

VETEK सेमीकन्डक्टर उन्नत अर्धचालक सामग्रीहरूमा केन्द्रित रहन्छ, SiC epitaxy, क्रिस्टल वृद्धि, र उच्च-तापमान सेमीकन्डक्टर निर्माणको लागि भरपर्दो सामग्री समाधानहरू प्रदान गर्दै - अर्धचालक उद्योगको अर्को पुस्तालाई समर्थन गर्दै।

VETEK सेमीकन्डक्टरको बारेमा

VETEK सेमीकन्डक्टरले SiC epitaxy, MOCVD, क्रिस्टल वृद्धि, र उच्च-तापमान अर्धचालक उपकरणहरूको लागि CVD SiC लेपित ग्रेफाइट, ठोस CVD SiC, र TaC कोटिंग कम्पोनेन्टहरू डिजाइन र निर्माण गर्दछ। यो लेख VETEK को सामग्री ईन्जिनियरिङ् टोली द्वारा तैयार गरिएको थियो, सेमीकन्डक्टर टुडेबाट उद्योग रिपोर्टिङ र हालको SiC वेफर बजार विश्लेषणमा रेखाचित्र, र VETEK को SiC निर्माण लाइनहरूमा कम्पोनेन्टहरू आपूर्ति गर्ने प्रत्यक्ष अनुभवलाई प्रतिबिम्बित गर्दछ।

सन्दर्भ स्रोतहरू: सेमीकन्डक्टर टुडे (2013 उद्योग सुविधा); GlobalWafers सार्वजनिक बयान (2023); कम्पाउन्ड सेमीकन्डक्टर समाचार (2024); Patsnap Eureka SiC वेफर मूल्य विश्लेषण (2025)। VETEK उत्पादनहरूको लागि आंकडा र उपकरण विशिष्टताहरू आन्तरिक उत्पादन कागजातमा आधारित छन्।
