MOCVD SiC लेपित ग्रेफाइट ससेप्टर क्र्याकिंग विश्लेषण र थर्मल तनाव अनुकूलन केस स्टडी

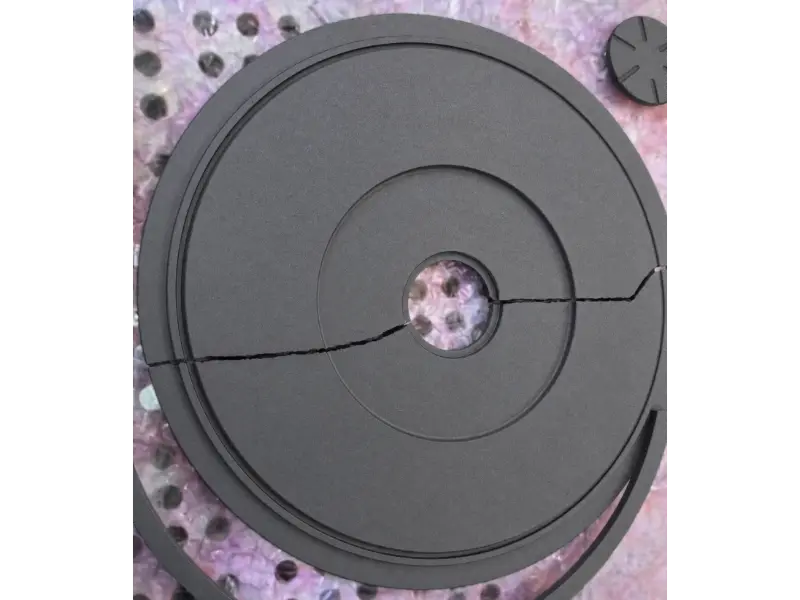

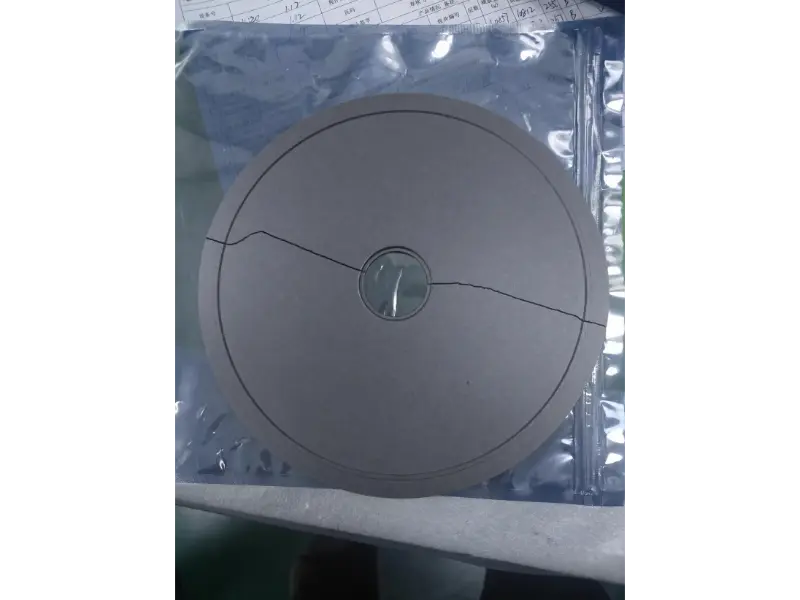

चित्र 1,2: MOCVD को रेडियल फ्र्याक्चर मोर्फोलजीCVD SiC-लेपित ग्रेफाइट ससेप्टरकेन्द्रीय स्टेप थ्रु-होलबाट उत्पत्ति

I. कार्यकारी सारांश र मूल निष्कर्ष

मूल निष्कर्ष:एपिटेक्सियल वेफर ससेप्टरहरू (वेफर क्यारियरहरू) को डिजाइन र गुणस्तरले सीधा तिनीहरूको सेवा जीवन निर्धारण गर्दछ, गहिरो रूपमा एपिटेक्सी उत्पादन लागत आवंटन र उपकरण डाउनटाइमलाई प्रभाव पार्छ। ससेप्टरहरू चयन गर्दा, एपिटेक्सियल वेफर निर्माताहरूले उच्च-गुणस्तरको डिजाइनहरूलाई प्राथमिकता दिन्छन् जुन वास्तविक प्रक्रिया आवश्यकताहरू अनुरूप हुन्छन्, प्रतिस्थापन फ्रिक्वेन्सीलाई न्यूनतम बनाउँछन्, र सेवा जीवन विस्तार गर्छन्-त्यसैले महत्त्वपूर्ण उत्पादन लागत कटौती र एपिटेक्सियल उत्पादन गुणस्तरमा स्थिर सुधारहरू प्राप्त गर्दछ।

केन्द्रीय चरणमा तनाव-बफरिङ क्षेत्र पुन: डिजाइन गरेर र थर्मल विस्तारको अनुकूल गुणांक (CTE) सँग ग्रेफाइट सब्सट्रेट सामग्रीहरू चयन गरेर, भेटेक (www.veteksemicon.com) ले MOCVD wafer मा केन्द्रीय चरण थ्रु-होलबाट उत्पन्न हुने रेडियल क्र्याकिंगको औद्योगिक चुनौतीलाई पूर्ण रूपमा समाधान गरेको छ।

एक विदेशी तेस्रो-पुस्ताको अर्धचालक एपिटेक्सियल चिप निर्माताले ठूलो आकारको रासायनिक वाष्प निक्षेपको तत्काल क्र्याकिंग र क्षतिको कारणले गम्भीर उत्पादन अवरोधहरूको सामना गर्यो।सिलिकन कार्बाइड (CVD SiC) लेपित ग्रेफाइट ससेप्टरहरूउच्च तापमान MOCVD epitaxial वृद्धि को समयमा। हाम्रो प्राविधिक टोलीले मूल कारणहरू पत्ता लगाए: केन्द्रीय चरणमा गम्भीर तनाव एकाग्रता र ग्रेफाइट सब्सट्रेटको थर्मल विस्तार बेमेल। संरचनात्मक मार्जिन पुन: कन्फिगरेसन (तनाव बफर क्षेत्रहरू विस्तार गर्दै, फ्लोटिंग चरण स्थिति अपग्रेड गर्दै) र इष्टतम ग्रेफाइट सामग्री चयन मार्फत, हामीले ग्राहकको लागि क्र्याकिंग खतराहरू सफलतापूर्वक हटायौं।

मुख्य प्रदर्शन र मेट्रिक सुधारहरू:

· ससेप्टर क्र्याकिंग दर: >१५% देखि ०% सम्म घटाइयो

· औसत साइकल सेवा जीवन: 300%+ द्वारा बढेको

· अनियोजित उपकरण डाउनटाइम: 95% ले घट्यो

II। ग्राहक पृष्ठभूमि र परम्परागत दुखाइ अंक

1. ग्राहक पृष्ठभूमि

ग्राहक एक अग्रणी अटोमोटिभ-ग्रेड कम्पाउन्ड सेमीकन्डक्टर चिप निर्माता हो जसले धेरै ठूला-आकार, उच्च-तापमान MOCVD/MBE उत्पादन लाइनहरू उच्च-शक्ति र RF उपकरण एपिटेक्सियल वेफर्सको ठूलो उत्पादनमा केन्द्रित छ। प्रतिक्रिया कक्ष सञ्चालनको तापक्रम 1000°C–1400°C वर्षभर पुग्छ, उच्च आवृत्ति इन्डक्सन तताउने र गम्भीर द्रुत ताप / शीतलन थर्मल चक्रबाट गुज्रिरहेको छ। कोर कम्पोनेन्टको रूपमा सीधा एपिटेक्सियल वेफर्स, ठूलो आकारको समात्नेCVD SiC-लेपित ग्रेफाइट ससेप्टर्सउच्च-तापमान, उच्च-तनाव वातावरण अन्तर्गत चरम संरचनात्मक स्थिरता र थर्मल एकरूपता कायम गर्नुपर्छ।

2. परम्परागत दृष्टिकोण र विस्तृत ऐतिहासिक दुखाइ बिन्दुहरू

परम्परागत ससेप्टर डिजाइनहरू प्रयोग गर्दा, एपिटेक्सियल निर्माताहरूले लामो समयदेखि गम्भीर आर्थिक र क्षमताको पीडा बिन्दुहरूबाट पीडित थिए:

· बारम्बार प्रतिस्थापन र अत्यन्त छोटो आयु:परम्परागत डिजाइनहरू चरम उच्च तापक्रम अन्तर्गत थर्मल विस्तार भिन्नताहरूको लागि खाता गर्न असफल भयो। ससेप्टरहरू धेरै दर्जन चक्रहरू भित्र क्र्याक भए, केही स्थापनामा तुरुन्तै असफल भए (क्र्याकिंग दर> 15%)।

· महँगो डाउनटाइम र सफाई खर्च:एक पटक एक ससेप्टर च्याम्बर भित्र चकनाचुर भयो वा चकनाचूर भयो, एपिटेक्सियल वेफर्सको सम्पूर्ण ब्याच स्क्र्याप गरियो, गम्भीर कण प्रदूषणको साथ। प्रत्येक घटनालाई 12-24 घन्टा च्याम्बर चिसो, विघटन, सफाई, पुन: निकासी, र दबाब/तापमान परीक्षणको आवश्यकता पर्दछ। अनियोजित डाउनटाइम र उपभोग्य वस्तुहरूबाट प्रत्यक्ष घाटा प्रति घटना हजारौं अमेरिकी डलरमा पुग्यो।

· उच्च एकल-वेफर उत्पादन लागत:उच्च-मूल्य उपभोग्य वस्तुहरूको रूपमा, बारम्बार प्रतिस्थापनले प्रति वेफर अत्यधिक ससेप्टर लागत आवंटनको कारण बनायो। एकै साथ, डाउनटाइमले उत्पादन लाइनमा समग्र उपकरण प्रभावकारिता (OEE) लाई घटाएको छ, निश्चित रूपमा ओभरहेड लागतहरू बढाउँदै।

III। प्राविधिक चुनौती र असफलता संयन्त्र विश्लेषण

शारीरिक असफलता आकारविज्ञान:फ्र्याक्चर विश्लेषणले संकेत गर्दछ कि क्र्याक प्रारम्भ ठीक सेन्ट्रल थ्रु-होलको भित्री चरणमा उत्पन्न हुन्छ, ससेप्टर शरीरको दुबै छेउमा रेडियली बाहिरी रूपमा विस्तार हुन्छ।

मूल कारण अनुसन्धान (तनाव संयन्त्र):

· सामग्री थर्मल विस्तार बेमेल:उच्च-तापमान कार्य अवस्था (1000°C र माथि) अन्तर्गत, ग्रेफाइट सब्सट्रेट र SiC सुरक्षात्मक कोटिंग बीच एक महत्त्वपूर्ण थर्मल विस्तार गुणांक (CTE) बेमेल अवस्थित छ। किनभने ग्रेफाइटको थर्मल विस्तार गुणांक भन्दा बढी हुन्छSiC कोटिंग, ग्रेफाइट सब्सट्रेट सतह SiC तह भन्दा तताउने समयमा अधिक थर्मल विस्तार विरूपण गुजर्छ। यसले पर्याप्त इन्टरफेसियल थर्मल तनाव उत्पन्न गर्दछ, अन्ततः ग्रेफाइट सब्सट्रेट शरीरको क्र्याकिंग र विफलतालाई प्रेरित गर्दछ।

· तनाव राहत क्षेत्रमा संरचनात्मक दोष:मूल डिजाइनमा केन्द्रीय चरणमा आवश्यक ट्रान्जिसन बफर जोनको अभाव थियो, जसले क्लासिक मेकानिकल तनाव एकाग्रता बिन्दु बनाउँछ। एक पटक विस्तार तनावले ग्रेफाइट सब्सट्रेटको तन्य शक्ति थ्रेसहोल्ड नाघ्यो, माइक्रो क्र्याकहरू तुरुन्तै तीखो चरण कुनामा सुरु भयो र बाहिरी रूपमा च्यातियो।

IV। समाधानहरू: हामीले कसरी समस्या समाधान गर्यौं

केन्द्रीय चरण क्र्याकिंगलाई सम्बोधन गर्न, भेटेक आर एन्ड डी र इन्जिनियरिङ टोलीले थर्मल विस्तारको उच्च-तापमान गुणांक (CTE) मा आधारित एक व्यापक प्राविधिक स्पष्टीकरण योजना बनाए। अनुकूलन:

V. परिणामहरू र परिमाणयोग्य लाभहरू

पुन: ईन्जिनियर गरिएका ससेप्टरहरूले ग्राहकको उत्पादन लाइनमा कठोर थर्मल साइकल र भोल्युम लाइन प्रमाणिकरण पार गरे, उल्लेखनीय प्रदर्शन सुधारहरू प्राप्त गर्दै:

· थर्मल तनाव क्र्याकिंग को पूर्ण उन्मूलन:अप्टिमाइज्ड ससेप्टरहरू 500 भन्दा बढी थर्मल चक्रहरूका लागि निरन्तर सञ्चालन भए, क्र्याकिंग र क्षति दरलाई सीधा> 15% देखि 0% सम्म कम गर्दै।

· डाउनटाइम हानिमा ठूलो कमी:क्यारियर ब्रेकेजको कारणले गर्दा अनियोजित डाउनटाइम 95% ले घट्यो, नाटकीय रूपमा समग्र लाइन OEE बढाउँदै।

· गुणन सेवा जीवन र लागत कटौती:औसत ससेप्टर सेवा जीवन 300%+ ले बढ्यो, परिणामस्वरूप प्रति एपिटेक्सियल वेफर आवंटित ससेप्टर लागतमा पर्याप्त गिरावट।

VI। Vetek निर्माण र गुणस्तर नियन्त्रण ग्यारेन्टी

· उच्च शुद्ध कच्चा पदार्थ चयन:CVD SiC कोटिंगसँग निर्दोष CTE मिल्दो सुनिश्चित गर्न प्रीमियम उच्च घनत्व आइसोस्टेटिक ग्रेफाइट सब्सट्रेट (7N शुद्धता, खरानी सामग्री <5 ppm) चयन गरिएको छ।

· सटीक मेसिनिंग:5-अक्ष CNC परिशुद्धता काट्ने (± 0.005 mm भित्र राखिएको सहिष्णुता) को उपयोग गरिन्छ, केन्द्रीय चरण जस्तै महत्वपूर्ण विशेषताहरूमा सटीक तनाव राहत बफर क्षेत्रहरू सिर्जना गर्दछ।

· CVD SiC जमानत:उच्च-तापमान CVD प्रक्रियाहरूले घना 80-100 μm β-SiC तह जम्मा गर्छ, उच्च थर्मल एकरूपता र क्षरण सुरक्षा प्रदान गर्दछ।

· 100% CMM पूर्ण निरीक्षण:उच्च परिशुद्धता समन्वय मापन मिसिन (सीएमएम) स्वचालित रूपमा स्क्यान र पकेट एरे, केन्द्रीय चरण आयाम, र समग्र योजना मापन।

· क्लीनरूम प्याकेजिङ्ग र डेलिभरी:कक्षा 100 क्लिनरूमहरूमा सफा गरिएको र भ्याकुम गरिएको नाइट्रोजन प्याकेजिङ्गमा डबल-प्याक गरिएको, अनुकूलित EVA शॉकप्रूफ केसहरूसँग डेलिभर गरिएको।

चित्र ३: भेटेक सेमीकन्डक्टर उन्नत प्रेसिजन मेसिनिङ, क्लीनरूम र गुणस्तर नियन्त्रण सुविधाहरू

VII। बारम्बार सोधिने प्रश्नहरू (FAQ)

Q1: मुख्य कारण के हो?MOCVD SiC लेपित ग्रेफाइट ससेप्टरकेन्द्रीय पाइलाबाट सुरु हुने दरार ?

A: मुख्य कारण केन्द्रीय चरणमा तनाव-राहत बफर क्षेत्रको अभाव हो, थर्मल तनाव वितरण गर्न संरचनात्मक पुन: डिजाइन आवश्यक छ।

Q2: के CVD SiC कोटिंगले मात्र केन्द्रीय चरणमा क्र्याकिंग रोक्न सक्छ?

A: होइन। SiC कोटिंग्सले मुख्यतया क्षरण प्रतिरोध, अशुद्धता रोकथाम, र थर्मल प्रवाह प्रदान गर्दछ। यदि संरचनात्मक डिजाइन त्रुटिपूर्ण छ भने, कोटिंग आफैंले सब्सट्रेटबाट आन्तरिक कम्प्रेसिभ र तन्य तनावहरू सामना गर्न सक्दैन। केवल 'तर्कपूर्वक डिजाइन गरिएको तनाव-बफरिङ संरचना + उच्च गुणस्तरको CVD SiC कोटिंग' को संयोजनले क्र्याकिंग समस्याहरूलाई राम्ररी समाधान गर्न सक्छ।

VIII। सारांश र कार्य कल (CTA)

यद्यपि एपिटेक्सियल वेफर ससेप्टरहरू सहायक उपभोग्य वस्तुहरू हुन्, तिनीहरूको संरचनात्मक डिजाइन र निर्माण गुणस्तरले फ्याब उत्पादन दक्षता र समग्र लागतहरूमा निर्णायक प्रभाव पार्छ। परम्परागत डिजाइनहरूले प्राय: सामग्री CTE मिलान र तनाव-एकाग्रता राहत क्षेत्रहरूलाई बेवास्ता गर्दछ, जसले बारम्बार ससेप्टर विफलता, महँगो डाउनटाइम, र वेफर स्क्र्याप जोखिमहरू निम्त्याउँछ।

Vetek को संरचनात्मक अप्टिमाइजेसन र परिष्कृत थर्मल तनाव इन्जिनियरिङ मार्फत, हामीले ग्राहकलाई पूर्ण रूपमा उन्मूलन गर्न मात्र मद्दत गर्यौं।ग्रेफाइट संसेप्टरक्र्याकिंग (क्र्याकिंग दरहरू 0% मा घटाउँदै), तर 300% भन्दा बढी वाहक सेवा जीवन विस्तारित। यस सुधारले प्रतिस्थापन फ्रिक्वेन्सीलाई उल्लेखनीय रूपमा घटाएको छ, प्रति-वेफर उपभोग्य आवंटन लागत घटाएको छ, र वेफर एपिटेक्सियल वृद्धिको गुणस्तर, स्थिरता र निरन्तरताको ग्यारेन्टी गरेको छ - पर्याप्त आर्थिक र क्षमता मूल्य प्रदान गर्दै।

चित्र ४: मुख्य भौतिक गुणहरू, SEM मोटाई एकरूपता, र CVD SiC कोटिंगको अल्ट्रा-उच्च शुद्धता विश्लेषण

अनुकूलित थर्मल तनाव अनुकूलन समाधान को लागी हामीलाई सम्पर्क गर्नुहोस्

के तपाइँको MOCVD/MBE प्रतिक्रिया कक्ष ग्रेफाइट वाहकहरूले पनि उच्च-तापमान थर्मल तनाव क्र्याकिंग, SiC कोटिंग पिलिङ, वा छोटो सेवा जीवन समस्याहरूको सामना गरिरहेका छन्?

Vetek (www.veteksemicon.com) ले सेमीकन्डक्टर CVD SiC कोटिंग र उच्च शुद्धता ग्रेफाइट सटीक मेसिनिङमा १० वर्षभन्दा बढी अनुभव ल्याउँछ।

नि:शुल्क थर्मल तनाव सहिष्णुता मूल्याङ्कन र परीक्षण परीक्षण सेवा प्राप्त गर्नका लागि आफ्नो आयामी रेखाचित्र वा असफल नमूना फोटोहरू पेश गर्नुहोस्!
