बहु-पकेट सिलिकन एपिटेक्सी ग्रेफाइट ससेप्टरहरूमा उच्च पकेट-देखि-पकेट भिन्नता कसरी समाधान गर्ने?

अनुकूलन समाधानn उच्च परिशुद्धता CVD SiC लेपित ससेप्टरहरूको लागि

बहु-पकेट सिलिकन एपिटाक्सी ग्रेफाइट ससेप्टरहरूमा उच्च पकेट-देखि-पकेट भिन्नता (1.4%) को कारणले गर्दा फिल्म मोटाई गैर-एकरूपताको मुद्दालाई सम्बोधन गर्दै, VeTek सेमीकन्डक्टरले ससेप्टर फ्ल्याटनेसलाई <0.08mm मा सुधार गरेको छ र पकेट-टू-पकेट फिल्ड भिन्नता 6VD 9% मार्फत सीम-टु-पकेट भिन्नता घटाएको छ। र उच्च परिशुद्धता मेसिनिंग, उल्लेखनीय रूपमा एपिटेक्सियल वेफर उपज बढाउँदै।

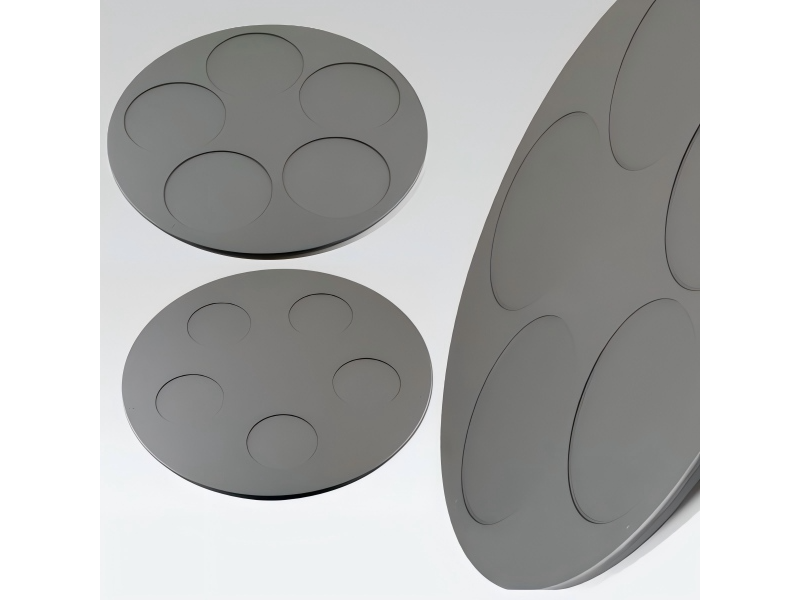

उच्च परिशुद्धता CVD SiC कोटिंगको साथ बहु-पकेट सिलिकन एपिटेक्सी ग्रेफाइट ससेप्टर्स

I. कार्यकारी सारांश

बहु-पकेट सिलिकन एपिटेक्सी उत्पादनको क्रममा, हाम्रो ग्राहक (एक अर्धचालक वेफर फाउन्ड्री) ले एपिटेक्सियल तह मोटाई (मूल डाटा: 1.4%) मा उच्च पकेट-देखि-पकेट भिन्नताको साथ लामो समयदेखिका चुनौतीहरूको सामना गर्यो। यसले एपिटेक्सियल वेफर स्थिरता र डाउनस्ट्रीम उपकरण उपजलाई गम्भीर रूपमा असर गर्यो। थ्रीडी संख्यात्मक सिमुलेशन सञ्चालन गरेर र CVD एपिटाक्सी फर्नेस भित्रको आन्तरिक फ्लुइड डाइनामिक्स र थर्मल फिल्डहरूको विश्लेषण गरेर, टुलिङ स्ट्रक्चर अप्टिमाइजेसन र उच्च परिशुद्धता केमिकल वाष्प डिपोजिसन सिलिकन कार्बाइड (CVD SiC) कोटिंग टेक्नोलोजीसँग मिलाएर, Veductor टीमले मल्टिकोन सतहको सपाटतामा सुधार गर्छ। सिलिकन एपिटाक्सी ग्रेफाइट ससेप्टर <०.२० मिमी देखि <०.०८ मिमी। यी सुधारहरू पछ्याउँदै, ग्राहकको पकेट-देखि-पकेट फिल्म मोटाई भिन्नता 0.69% मा एकदमै घट्यो, फिल्म मोटाई एकरूपतामा गुणात्मक छलांग प्राप्त गर्दै।

प्रमुख प्रदर्शन मेट्रिक्स तुलना

II। ग्राहक पृष्ठभूमि: उच्च स्थिरता एपिटेक्सियल उत्पादन समाधान खोज्दै

कोर परिप्रेक्ष्य: ठूलो-आकारमा, बहु-पकेट सिलिकन एपिटेक्सी निर्माणमा, मिनेट ससेप्टर विकृतिहरू महँगो चिप उपज घाटा द्वारा बढाइन्छ।

यस साझेदारीमा ग्राहक एक अग्रणी 8-इन्च / 12-इन्च पावर उपकरण र सिलिकन एपिटेक्सियल वेफर फाउन्ड्री हो, मुख्य रूपमा उच्च-भोल्टेज MOSFETs, IGBTs, र अटोमोटिभ इलेक्ट्रोनिक्समा प्रयोग हुने बाक्लो-फिल्म सिलिकन एपिटेक्सियल वेफरहरू निर्माण गर्दै। डाउनस्ट्रीम ग्राहकहरूले चिप बिजुली प्यारामिटरहरूमा बढ्दो कडा स्थिरताको माग गर्दै, एपिटेक्सियल लेयर मोटाई र प्रतिरोधात्मक एकरूपता एपिटेक्सियल वेफर गुणस्तर मूल्याङ्कनको लागि मुख्य मेट्रिक्स भएको छ। ग्राहकले बहु-पकेट CVD सिलिकन एपिटाक्सी रिएक्टरहरू प्रयोग गर्दछ जुन एकै रनमा एकै साथ धेरै सिलिकन वेफरहरू प्रशोधन गर्न सक्षम छ। यद्यपि, लामो समयसम्म उच्च-तापमान थर्मल साइकल चलाउने र ग्यास प्रवाह क्षरणको कारण, तिनीहरूको मूल ग्रेफाइट ससेप्टरहरूले पकेट-देखि-पकेट भिन्नता र सपाटता सम्बन्धी उच्च-परिशुद्धता प्रक्रिया आवश्यकताहरू पूरा गर्न सकेनन्।

III। चुनौती र पीडा बिन्दुहरू: उच्च पकेट-देखि-पकेट भिन्नताले फिल्म मोटाई गैर-एकरूपता निम्त्याउँछ

कोर परिप्रेक्ष्य: अत्यधिक ग्रेफाइट ससेप्टर फ्लैटनेस सहिष्णुताले सीवीडी फर्नेस भित्र थर्मल प्रवाह र ग्यास प्रवाह क्षेत्र वितरणलाई सीधा बाधा पुर्‍याउँछ, जेबहरू बीचको गम्भीर मोटाई भिन्नताहरू ट्रिगर गर्दछ।

CVD सिलिकन एपिटेक्सियल बृद्धिको क्रममा, अग्रगामी ग्यासहरू (जस्तै SiHCl3/SiH4) उच्च तापक्रममा वेफर सतहमा जम्मा हुन्छन् र एकल-क्रिस्टल एपिटेक्सियल तह बनाउँछन्। ग्रेफाइट ससेप्टरले वाहकको रूपमा मात्र काम गर्दैन तर समान ताप प्रवाह र प्रवाह क्षेत्र निर्देशनमा पनि महत्त्वपूर्ण भूमिका खेल्छ। ग्राहकले सामना गरेको विशिष्ट प्राविधिक अवरोधहरू समावेश छन्:

1. फिल्म मोटाई पकेट-देखि-पकेट भिन्नता 1.4% सम्म पुग्यो, समग्र वेफर एकरूपतालाई असर गर्दै

विस्तारित प्रयोग पछि सतहमा माइक्रो-डिफोर्मेसनको कारण, ग्राहकको मूल बहु-पकेट ग्रेफाइट ससेप्टरहरूले पकेट रिसेस गहिराइ र व्यक्तिगत जेबहरू बीच थर्मल विकिरण दक्षतामा थोरै भिन्नताहरू प्रदर्शन गरे। वास्तविक मापनले पकेट-देखि-पकेट भिन्नता डेटा 1.4% को रूपमा उच्च देखाएको छ। यो विसंगतिले प्रत्यक्ष रूपमा एउटै ब्याच भित्र विभिन्न जेबहरूमा राखिएको सिलिकन वेफरहरूमा असंगत एपिटेक्सियल तह वृद्धि दरहरू निम्त्याउँछ, परिणामस्वरूप अत्यधिक फिल्म मोटाई विचलन।

2. ससेप्टर समतलता तल <0.20mm कारण सीमा थर्मल फिल्ड र फ्लो फिल्ड टर्ब्युलेन्स

मूल ससेप्टरहरूको समतलता <0.20mm स्तरमा मात्र कायम गर्न सकिन्छ। 1100°C–1200°C को उच्च-तापमान एपिटेक्सी वातावरणमा, असमान सतहले प्रतिक्रिया गर्ने ग्यास प्रवाहलाई स्थानीयकृत एडीहरू बनाउँछ जबकि ससेप्टर र इन्डक्सन हीटरको बीचमा गैर-एकसमान अन्तरहरू सिर्जना गर्दछ। यसले पछि सतहमा गैर-एकसमान थर्मल क्षेत्रहरूलाई प्रेरित गर्‍यो, फिल्म मोटाईको उतार-चढ़ावलाई बिग्रन्छ।

दुखाइ बिन्दु र प्राविधिक संयन्त्र विश्लेषण

IV। VeTek अनुकूलित समाधान: CVD फ्लो फिल्ड सिमुलेशन र अल्ट्रा-हाई प्रेसिजन टूलिङ अप्टिमाइजेसन

कोर परिप्रेक्ष्य: संख्यात्मक सिमुलेशन मार्फत प्रवाह र थर्मल क्षेत्रहरू अनुकूलन गर्दै, माइक्रोन-स्तर सटीक सीएनसी मेसिनिंग र उच्च-शुद्धता घने CVD SiC कोटिंगसँग मिलाएर, मौलिक रूपमा ससेप्टर कार्यसम्पादनलाई पुन: आकार दिन्छ।

ग्राहकको पकेट-टु-पकेट भिन्नता र समतलता अवरोधहरू समाधान गर्न, VeTek सेमीकन्डक्टर इन्जिनियरिङ टोलीले साइटमा मूल्याङ्कनहरू सञ्चालन गर्यो, रिएक्टर परिचालन प्यारामिटरहरू निकाल्यो, र पूर्ण रूपमा अनुकूलित, अन्त-देखि-अन्त अप्टिमाइजेसन समाधान डिजाइन गर्यो:

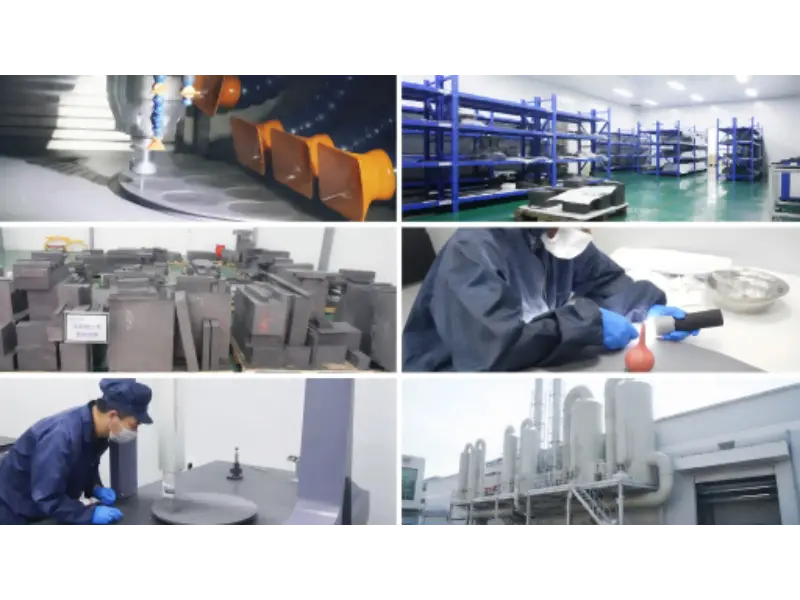

VeTek सेमीकन्डक्टर उन्नत प्रेसिजन मेसिनिंग, क्लीनरूम र गुणस्तर नियन्त्रण सुविधाहरू

1. CVD फर्नेस आन्तरिक प्रवाह र थर्मल फिल्ड सिमुलेशन

ANSYS Fluent प्रयोग गरेर, 3D संख्यात्मक सिमुलेशनहरू CVD रिएक्टर भित्र ग्यास प्रवाह वेग, सीमा तह मोटाई, र थर्मल विकिरण ताप स्थानान्तरणको लागि प्रदर्शन गरिएको थियो। मोडलिङ विश्लेषणहरूको आधारमा, पकेट एज ट्रान्जिसन रेडिआई र ससेप्टर सतहमा ग्यास-मार्गदर्शक ग्रूभ संरचनाहरू पुन: डिजाइन गरिएको थियो, रिएक्टेन्ट ग्यासहरूलाई प्रत्येक पकेट माथि उच्च सुसंगत लामिनार प्रवाह व्यवस्था कायम राख्न र स्थानीयकृत भर्टिसहरू हटाउन सक्षम पार्दै।

२. उच्च परिशुद्धता ग्रेफाइट सब्सट्रेट मेसिनिङ र टूलिङ अप्टिमाइजेसन

उच्च-घनत्व, उच्च-शुद्धता आइसोट्रोपिक आइसोस्टेटिक ग्रेफाइटलाई सब्सट्रेट सामग्रीको रूपमा चयन गरिएको थियो, अपग्रेड गरिएको 5-अक्ष सीएनसी परिशुद्धता मेसिनिङ टूलिङको साथ। प्रशोधन गर्दा क्ल्याम्पिङ तनाव नियन्त्रण र उपकरण मार्ग ट्र्याजेक्टोरीहरू परिष्कृत गरेर, पोस्ट-मेसिनिङ ससेप्टर फ्ल्याटनेसलाई <0.20mm देखि <0.15mm सम्म कडाइका साथ नियन्त्रण गरिएको थियो, कोर शीर्ष-ग्रेड ससेप्टर सतहहरूले <0.08mm को सफलता प्राप्त गर्दै।

3. स्वामित्व उच्च-शुद्धता घने CVD SiC कोटिंग टेक्नोलोजी

ग्रेफाइट सब्सट्रेट सतहमा रासायनिक भाप डिपोजिसन (CVD) मार्फत समान मोटाईको साथ अत्यधिक घने α-SiC कोटिंग बढेको थियो। कोटिंगमा 99.999% (5N-6N ग्रेड), उच्च थर्मल चालकता, र तातो हाइड्रोजन क्लोराइड (HCl) ग्यास क्षरणको प्रतिरोधको शुद्धता रहेको छ। यसले ग्रेफाइट सब्सट्रेटको थर्मल विस्तार (CTE) को गुणांकसँग पूर्ण रूपमा मेल खान्छ, द्रुत थर्मल साइकल चलाउँदा शून्य माइक्रो क्र्याक वा डेलामिनेशन सुनिश्चित गर्दछ।

प्राविधिक समाधान र प्रदर्शन लाभहरू

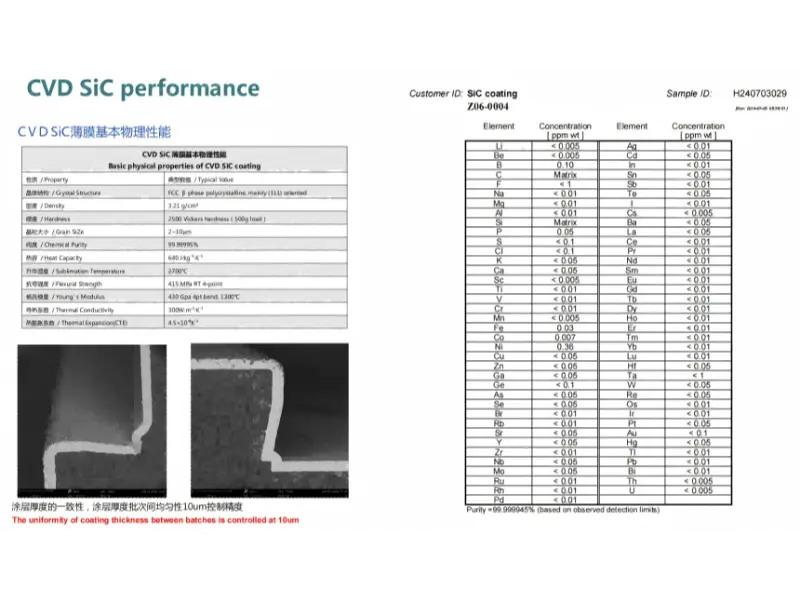

मुख्य भौतिक गुणहरू, SEM मोटाई एकरूपता, र CVD SiC कोटिंगको अल्ट्रा-उच्च शुद्धता विश्लेषण

V. नतिजा र डेटा: तथ्य र परिमाण योग्य मेट्रिक्स संग बोल्दै

कोर परिप्रेक्ष्य: मापन गरिएको फिल्ड डेटाले देखाउँछ कि ससेप्टर फ्लैटनेस अप्टिमाइजेसनले एपिटेक्सियल फिल्म पकेट-टू-पकेट भिन्नतामा पर्याप्त 50.7% कमीमा प्रत्यक्ष रूपमा अनुवाद गरेको छ।

VeTek सेमीकन्डक्टरको अनुकूलित बहु-पकेट सिलिकन एपिटाक्सी ग्रेफाइट ससेप्टरहरूसँग पुराना भागहरू प्रतिस्थापन गरेपछि, ग्राहकले तिनीहरूको लाइनमा 30-दिनको निरन्तर उच्च-भोल्युम उत्पादन ट्र्याकिङ अध्ययन सञ्चालन गर्यो। सङ्कलन गरिएको वास्तविक गुणस्तर सुधार डेटा समावेश छ:

1. फिल्म मोटाई पकेट-देखि-पकेट भिन्नता 0.69% मा घटाइयो

ग्राहकको मापन गरिएको उत्पादन डेटाले देखाएको छ कि पकेट-देखि-पकेट भिन्नता 1.4% बाट 0.69% मा झरेको छ, 50.7% को समग्र कमी हासिल गर्दै। यसले विभिन्न जेबहरूमा वृद्धि दर अन्तरलाई एकदमै कम गर्यो।

2. ससेप्टर सतह समतलता ब्रेकथ्रु <०.०८ मिमी सम्म

फ्लो फिल्ड अप्टिमाइजेसन र उच्च-परिशुद्धता टूलिङ मार्फत, ठूलो-उत्पादित ससेप्टरहरूले लगातार <0.15mm भित्र समतलता हासिल गरे, शीर्ष-स्तरीय ससेप्टरहरूले स्थिर रूपमा <0.08mm मा हिट गर्दै, मानक उद्योग मानकहरू भन्दा धेरै।

3. फिल्म मोटाई एकरूपता र समग्र उपज मा पर्याप्त सुधार

अत्यधिक स्थिर थर्मल र प्रवाह क्षेत्रहरूको लागि धन्यवाद, एपिटेक्सियल तहको प्रतिरोधात्मकता र मोटाई एकरूपता मेट्रिक्सले प्रिमियम गुणस्तर दायराहरूमा प्रवेश गर्यो। फाउन्ड्रीको ग्रेड-ए वेफर उपज दर लगभग 3.5% ले बढ्यो, स्क्र्याप्ड वेफर लागतहरूमा वार्षिक लाखौं RMB बचत।

VI। बारम्बार सोधिने प्रश्नहरू (FAQ)

Q1: किन बहु-पकेट सिलिकन एपिटाक्सी ग्रेफाइट ससेप्टरको समतलताले फिल्म मोटाई एकरूपतामा यस्तो ठूलो प्रभाव पार्छ?

उत्तर:उच्च-तापमान CVD प्रक्रियाहरूमा, सिलिकन वेफरहरू मुख्य रूपमा थर्मल कन्डक्शन र ससेप्टरबाट थर्मल विकिरण मार्फत तताइन्छ। यदि ससेप्टर समतलता कमजोर छ (जस्तै, > ०.२० मिमी), यसले ससेप्टर र अन्तर्निहित हीटरको बीचमा असमान अन्तरहरू सिर्जना गर्दछ, स्थानीयकृत तापमान भिन्नताहरू प्रेरित गर्दछ। एकै साथ, असमान सतहले प्रतिक्रियात्मक ग्यासहरूको ल्यामिनार प्रवाहमा बाधा पुर्‍याउँछ, जसले स्थानीयकृत ग्यास एकाग्रता र वेगको उतार-चढ़ावहरू निम्त्याउँछ, जुन प्रत्यक्ष रूपमा पकेट-देखि-पकेट फिल्म मोटाई भिन्नताहरूको रूपमा प्रकट हुन्छ।

Q2: VeTek को CVD SiC लेपित ग्रेफाइट ससेप्टरहरूको परिचालन सेवा जीवन के हो?

उत्तर:VeTek ले ग्रेफाइट सब्सट्रेटसँग मिल्दो सटीक CTE संग ईन्जिनियर गरिएको अल्ट्रा-उच्च-शुद्धता CVD सिलिकन कार्बाइड कोटिंग्स प्रयोग गर्दछ। 1200°C उच्च-तापमान र H2/HCl संक्षारक वायुमण्डल अन्तर्गत, यसले असाधारण थर्मल झटका प्रतिरोध र रासायनिक जडता प्रदर्शन गर्दछ, सामान्यतया मानक उद्योग लेपित ससेप्टरहरूको तुलनामा 30% देखि 50% सम्म सेवा जीवन विस्तार गर्दछ।

Q3: यदि हामीले CVD एपिटाक्सी रिएक्टर मोडेलहरू अनुकूलित गरेका छौं भने VeTek ले अनुकूलन इन्जिनियरिङ प्रदान गर्न सक्छ?

उत्तर:हो। VeTek सँग पूर्ण CVD प्रवाह/थर्मल फिल्ड सिमुलेशन क्षमताहरू र एक सटीक CNC प्रशोधन श्रृंखला छ। हामी 1:1 रिभर्स इन्जिनियरिङ् वा स्ट्रक्चरल अप्टिमाइजेसन क्लाइन्ट-प्रदान गरिएको फर्नेस आयामहरू, एयरफ्लो प्यारामिटरहरू, वा लिगेसी ससेप्टर रेखाचित्रहरूमा आधारित गर्न सक्छौं।

Q4: कसरी परिशुद्धता ससेप्टर फ्लैटनेस ढुवानी को समयमा ट्रान्जिट क्षति विरुद्ध सुरक्षित छ?

उत्तर:सबै ससेप्टर उत्पादनहरू अल्ट्रासोनिक क्लिनिङ र एन्टि-स्टेटिक भ्याकुम प्याकेजिङ क्लास १००० क्लिनरूम भित्र हुन्छन्। भित्री भाग अनुकूलित उच्च-घनत्व EVA सदक-अवशोषण मोड्युलहरू प्रयोग गरेर सुरक्षित गरिएको छ, र बाहिरी भाग निर्यात-ग्रेड फ्युमिगेटेड काठको क्रेटहरूमा प्याकेज गरिएको छ, शून्य-प्रभाव डेलिभरी सुनिश्चित गर्दै।

VII। निष्कर्ष

कोर परिप्रेक्ष्य: उच्च-गुणस्तरको अर्धचालक मेकानिकल र थर्मोडायनामिक टूलिङ कम्पोनेन्टहरूले फाउन्ड्री प्रतिस्पर्धात्मकता बढाउन प्रत्यक्ष लगानीलाई प्रतिनिधित्व गर्दछ।

बहु-पकेट सिलिकन एपिटेक्सी ग्रेफाइट ससेप्टरहरूमा CVD प्रवाह फिल्ड सिमुलेशन, सटीक टूलिङ नियन्त्रण, र CVD SiC कोटिंग अप्टिमाइजेसन लागू गरेर, VeTek सेमीकन्डक्टरले सफलतापूर्वक ग्राहकलाई फिल्म मोटाई पकेट-टु-पकेट भिन्नता 1.4% बाट कम गर्न मद्दत गर्‍यो, 0.69% लामो मोटोपन चुनौतीलाई पूर्ण रूपमा समाधान गर्दै। गैर-एकरूपता।

यदि तपाइँ प्राविधिक दुखाइ बिन्दुहरू जस्तै एपिटेक्सियल लेयर गैर-एकरूपता, ग्रेफाइट ससेप्टर विरूपण, उच्च पकेट-देखि-पकेट भिन्नता, वा CVD कोटिंग पिलिङको सामना गर्दै हुनुहुन्छ भने, नि: शुल्क प्रवाह क्षेत्र मूल्याङ्कन र अनुकूलित अनुकूलन योजना प्राप्त गर्न VeTek सेमीकन्डक्टर प्राविधिक विशेषज्ञ टोलीलाई सम्पर्क गर्न नहिचकिचाउनुहोस्!
