किन SiC लेपित ग्रेफाइट ससेप्टर सेमीकन्डक्टर एपिटेक्सीको लागि आवश्यक छ

सेमीकन्डक्टर उपकरणहरू उच्च शक्ति, उच्च आवृत्ति, र ठूलो एकीकरण तिर विकसित हुन जारी राख्दै, एपिटेक्सियल वृद्धि उपकरणहरूमा राखिएको आवश्यकताहरू बढ्दो माग हुँदै गएको छ। चाहे SiC पावर यन्त्रहरू, GaN RF कम्पोनेन्टहरू, LED चिपहरू, वा सिलिकन एपिटेक्सियल वेफर्सहरू उत्पादन गर्दा, निर्माताहरू रिएक्टर भित्रको एउटा महत्त्वपूर्ण कम्पोनेन्टमा भर पर्छन् — SiC-लेपित ग्रेफाइट ससेप्टर।

प्रतिक्रिया कक्ष बाहिर विरलै देखिने भए तापनि, यो कम्पोनेन्टले वेफरको तापक्रम एकरूपता, कण उत्पादन, कोटिंग जीवनकाल, र अन्ततः उपकरणको उपजलाई प्रत्यक्ष असर गर्छ।

एक SiC-लेपित ग्रेफाइट ससेप्टर के हो?

एक SiC-लेपित ग्रेफाइट ससेप्टर एक सटीक-इन्जिनियर गरिएको ग्रेफाइट कम्पोनेन्ट हो जुन घना रासायनिक वाष्प निक्षेप (CVD) सिलिकन कार्बाइड कोटिंग द्वारा सुरक्षित हुन्छ।

एपिटेक्सियल रिएक्टर भित्र, ससेप्टरले धेरै महत्वपूर्ण कार्यहरू गर्दछ:

• विकास प्रक्रिया भर अर्धचालक वेफर्स समर्थन गर्दछ
• हीटरबाट वेफरमा समान रूपमा तातो स्थानान्तरण गर्दछ
• फिल्म एकरूपता सुधार गर्न वेफर संग सँगै घुमाउँछ
• दोहोरिने थर्मल साइकल चलाउँदा आयामी स्थिरता कायम राख्छ
• ग्रेफाइट सब्सट्रेटलाई संक्षारक प्रक्रिया ग्याँसहरूबाट जोगाउँछ

प्रक्रियामा निर्भर गर्दै, ससेप्टरहरू प्यानकेक ससेप्टरहरू, ब्यारेल ससेप्टरहरू, ट्रे, वेफर क्यारियरहरू, वा अनुकूलित रिएक्टर घटकहरूको रूपमा डिजाइन गर्न सकिन्छ।

किन बेयर ग्रेफाइट प्रयोग नगर्ने?

ग्रेफाइट लामो समयदेखि यसको कारणले गर्दा उत्कृष्ट उच्च-तापमान इन्जिनियरिङ् सामाग्री मध्ये एकको रूपमा मान्यता प्राप्त भएको छ:

· उत्कृष्ट थर्मल चालकता

· कम थर्मल विस्तार गुणांक

· उच्च तापमान स्थिरता

· सजिलो machinability

· कम घनत्व

यद्यपि, बेयर ग्रेफाइट प्रत्यक्ष अर्धचालक प्रशोधनको लागि अनुपयुक्त छ।

एपिटेक्सीको समयमा, प्रक्रिया ग्यासहरू जस्तै H₂, HCl, NH₃, सिलेन, क्लोरोसिलेन, र धातु-जैविक पूर्ववर्तीहरूले खुला ग्रेफाइट सतहहरूलाई निरन्तर आक्रमण गर्छन्। समयको साथ, ग्रेफाइटले कार्बन कणहरू अक्सिडाइज गर्न, कोर्रोड गर्न र छोड्न थाल्छ।

यी कणहरूले गर्न सक्छन्:

· वेफर्स दूषित,

· दोष घनत्व वृद्धि,

· epitaxial एकरूपता कम,

· रिएक्टर मर्मत अन्तरालहरू छोटो पार्नुहोस्।

त्यसकारण, लगभग सबै आधुनिक अर्धचालक रिएक्टरहरूले खुला ग्रेफाइटको सट्टा सुरक्षात्मक सिरेमिक कोटिंग्स प्रयोग गर्छन्।

सिलिकन कार्बाइड किन मनपर्ने कोटिंग हो?

उपलब्ध कोटिंग सामग्रीहरू - BN, ZrB₂, TaC, र विभिन्न अक्साइड कोटिंगहरू सहित - CVD सिलिकन कार्बाइड उद्योग मानक भएको छ किनभने यसले थर्मल, रासायनिक, र मेकानिकल गुणहरूको उत्कृष्ट सन्तुलन प्रदान गर्दछ।

मुख्य फाइदाहरू समावेश छन्:

• उत्कृष्ट रासायनिक प्रतिरोध: घने SiC ले संक्षारक ग्याँसहरूलाई ग्रेफाइट सब्सट्रेटमा पुग्नबाट रोक्छ, नाटकीय रूपमा घटक जीवनकाल विस्तार गर्दछ।
• उत्कृष्ट थर्मल चालकता: उच्च तापीय चालकताले वेफरमा उत्कृष्ट तापक्रम एकरूपता कायम राख्दा द्रुत ताप स्थानान्तरण सक्षम बनाउँछ।
• कम थर्मल विस्तार बेमेल ： SiC को थर्मल विस्तार गुणांकले ग्रेफाइटसँग नजिकबाट मेल खान्छ, दोहोर्याइएको तताउने र शीतलन चक्रहरूमा आन्तरिक तनाव कम गर्दछ।
• उच्च कठोरता: कोटिंगले वेफर लोडिङ र रिएक्टर सञ्चालनको समयमा घर्षण प्रतिरोध गर्दछ।
• उच्च शुद्धता: उच्च गुणस्तरको CVD SiC कोटिंग्सले धातु प्रदूषण र कण उत्पादनलाई कम गर्छ — उन्नत अर्धचालक निर्माणको लागि महत्वपूर्ण।

किन रासायनिक वाष्प निक्षेप (CVD)?

विभिन्न कोटिंग प्रविधिहरू अवस्थित छन्, जसमा:

· प्लाज्मा स्प्रे गर्ने

· सोल-जेल कोटिंग

· इलेक्ट्रोफोरेटिक निक्षेप

· प्याक सिमेन्टेशन

· ब्रश कोटिंग

यद्यपि, सेमीकन्डक्टर उत्पादनले अत्यधिक रूपमा केमिकल भाप डिपोजिसन (CVD) लाई समर्थन गर्दछ किनभने यसले कोटिंग्स उत्पादन गर्दछ:

· अत्यधिक उच्च शुद्धता,

उत्कृष्ट घनत्व,

· समान मोटाई,

· उच्च आसंजन,

· कम छिद्रता,

जटिल ज्यामितिहरूमा उत्कृष्ट अनुरूपता।

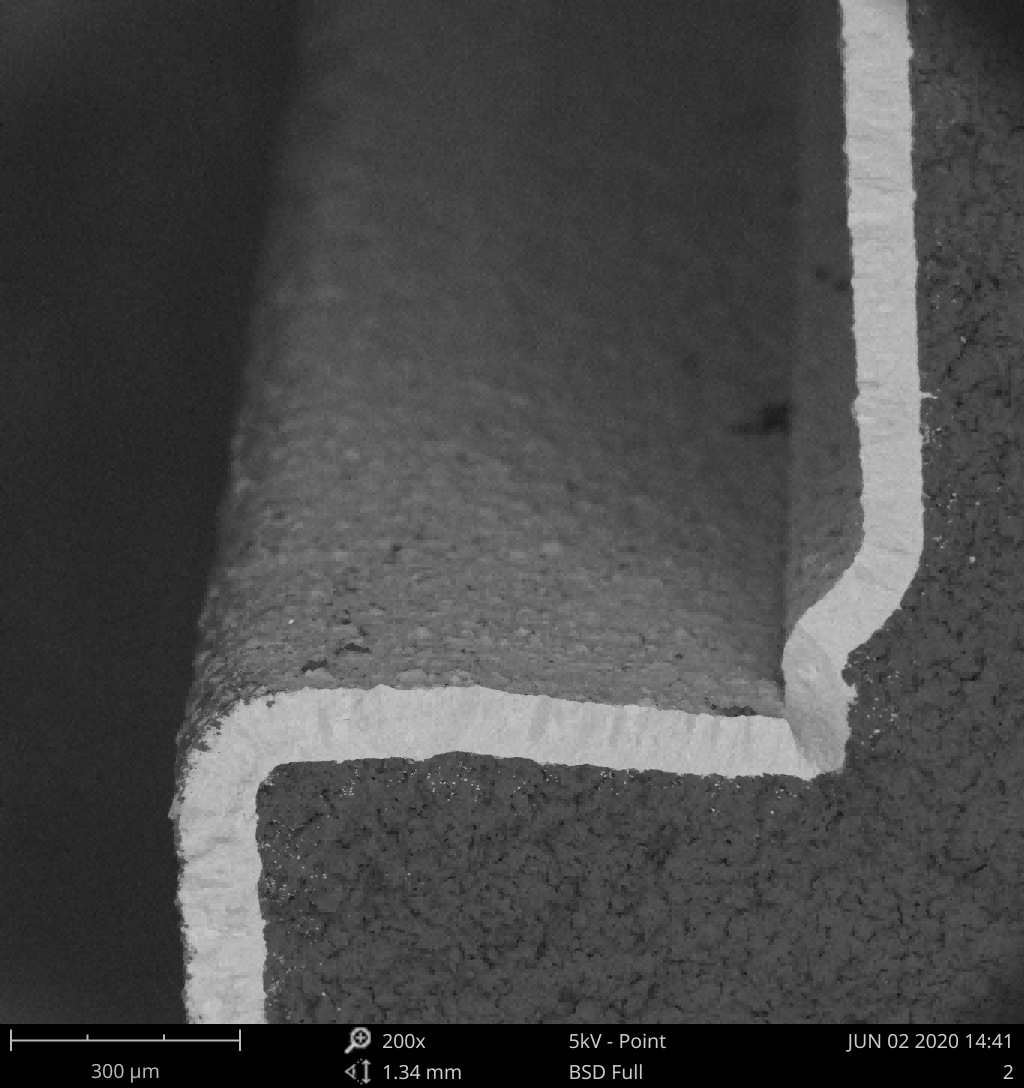

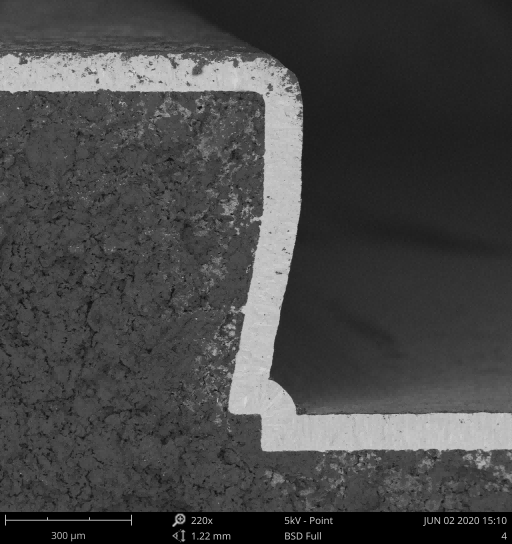

प्रायः छिद्रहरू र कमजोर इन्टरफेसहरू समावेश गर्ने स्प्रे गरिएको कोटिंग्सको विपरीत, CVD SiC ले ग्रेफाइट सब्सट्रेटमा रासायनिक रूपमा बाँधिएको बाक्लो क्रिस्टलीय तह बनाउँछ, जसले कठोर प्रक्रिया परिस्थितिहरूमा उल्लेखनीय रूपमा लामो सेवा जीवन दिन्छ।

सामान्य अनुप्रयोगहरू

SiC-लेपित ग्रेफाइट कम्पोनेन्टहरू व्यापक रूपमा प्रयोग गरिन्छ:

SiC Epitaxy: MOSFETs, SBDs, र अन्य पावर उपकरणहरूको लागि homoepitaxial वृद्धिको समयमा प्रवाहकीय र अर्ध-इन्सुलेट SiC वेफरहरूलाई समर्थन गर्दै।

सिलिकन एपिटेक्सी: CMOS र पावर सेमीकन्डक्टर निर्माणमा प्रयोग हुने सिलिकन वेफर एपिटेक्सीको लागि स्थिर थर्मल प्लेटफर्महरू प्रदान गर्दै।

GaN Epitaxy: RF उपकरणहरू, HEMTs, MicroLEDs, र पावर इलेक्ट्रोनिक्सका लागि GaN-on-Si र GaN-on-SiC वृद्धिलाई समर्थन गर्दै।

LED निर्माण: नीलो, हरियो, UV, र MicroLED epitaxial वृद्धिको लागि MOCVD रिएक्टरहरू भित्र प्रयोग गरियो।

निष्कर्ष

सेमीकन्डक्टर प्रक्रियाहरू ठूला वेफरहरू, कडा प्रक्रिया विन्डोहरू, र कम दोष घनत्वहरू तर्फ जाँदै गर्दा, उच्च प्रदर्शन रिएक्टर घटकहरूको महत्त्व बढ्दै जान्छ।

CVD SiC-लेपित ग्रेफाइट ससेप्टरहरू अपरिहार्य भएका छन् किनभने तिनीहरूले ग्रेफाइटको उत्कृष्ट थर्मल प्रदर्शनलाई सिलिकन कार्बाइडको उत्कृष्ट रासायनिक प्रतिरोध, शुद्धता र स्थायित्वसँग जोड्छन्।

चाहे SiC पावर उपकरणहरू, GaN RF इलेक्ट्रोनिक्स, LED उत्पादन, वा सिलिकन एपिटाक्सी, उच्च-गुणस्तरको SiC-लेपित ग्रेफाइट कम्पोनेन्टहरूमा लगानीले सीधै उच्च उपज, लामो उपकरण अपटाइम, र कम उत्पादन लागतमा योगदान पुर्‍याउँछ।
