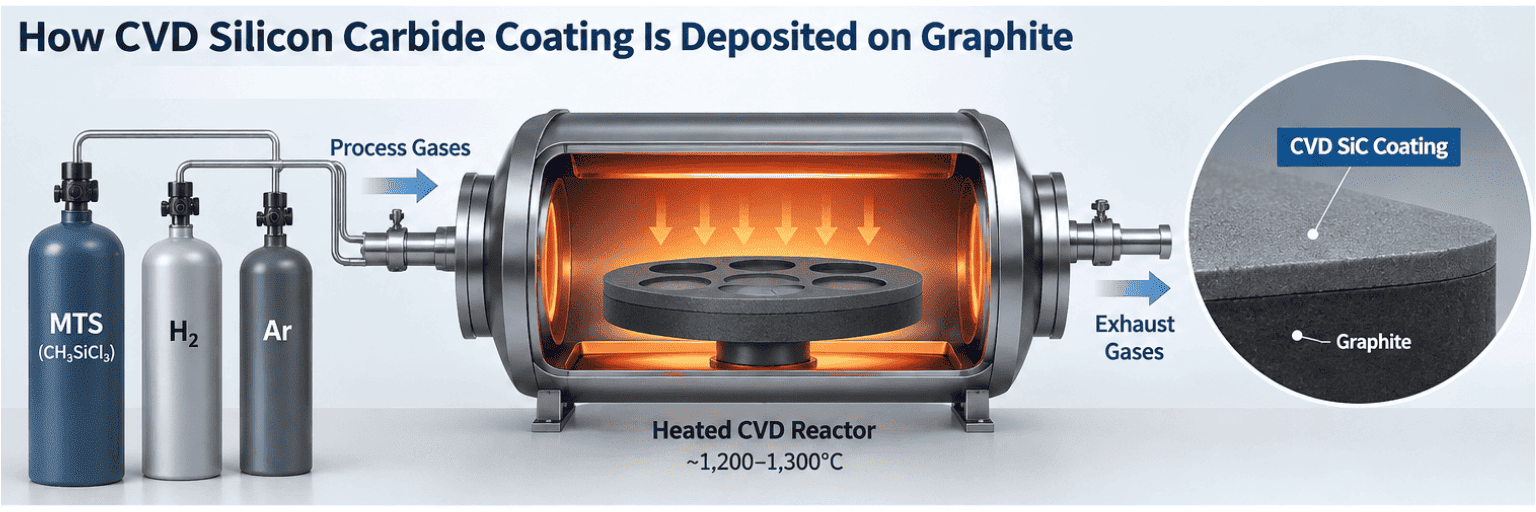

CVD सिलिकन कार्बाइड कोटिंग कसरी ग्रेफाइटमा जम्मा गरिन्छ?

A CVD सिलिकन कार्बाइड (SiC) कोटिंगरासायनिक वाष्प निक्षेप रिएक्टर भित्र नियन्त्रित पूर्ववर्ती ग्यासहरूमा तातो ग्रेफाइट कम्पोनेन्ट पर्दाफास गरेर बनाइन्छ। प्रतिक्रियाशील प्रजातिहरू ग्रेफाइट सतहमा पुग्छन्, जहाँ SiC न्यूक्लिएट हुन्छ र घना पोलीक्रिस्टलाइन तहमा बढ्छ। अर्धचालक ससेप्टरहरू र वेफर वाहकहरूको लागि, सफल निक्षेप ग्रेफाइट शुद्धता, सतह तयारी, तापक्रम, दबाब, ग्यास रसायन विज्ञान, मास ट्रान्सफर, ज्यामिति र थर्मल-विस्तार अनुकूलतामा निर्भर गर्दछ।

लक्ष्य ग्रेफाइटलाई "कभर" गर्नु मात्र होइन, तर नियन्त्रित मोटाई, नरमपन, स्टोइचियोमेट्री र इन्टरफेस अखण्डताको साथ उच्च शुद्धता प्रक्रिया सतह सिर्जना गर्नु हो।

1. ग्रेफाइट सब्सट्रेटबाट CVD-तयार सतहमा

प्रक्रिया सब्सट्रेट चयन, मेसिन र शुद्धीकरण संग सुरु हुन्छ।उच्च शुद्धता आइसोस्टेटिक ग्रेफाइटसामान्यतया प्रयोग गरिन्छ किनभने यसले मेशिनिबिलिटी, थर्मल स्थिरता र एक अपेक्षाकृत समान माइक्रोस्ट्रक्चर संयोजन गर्दछ।

मुख्य सब्सट्रेट कारकहरूमा शुद्धता, घनत्व, पोरोसिटी, अन्न संरचना र थर्मल विस्तारको गुणांक (CTE) समावेश छन्। ससेप्टरहरू र वेफर क्यारियरहरूको लागि, मेसिनिंग सटीकता समान रूपमा महत्त्वपूर्ण छ किनभने पकेट गहिराइ, समतलता, किनारा ज्यामिति र भित्ता मोटाईले ग्यास प्रवाह र अन्तिम थर्मल व्यवहारलाई असर गर्न सक्छ।

एक सरलीकृत अनुक्रम हो:

ग्रेफाइट चयन → सटीक मेसिनिंग → शुद्धीकरण → सतह तयारी → CVD निक्षेप → निरीक्षण

जम्मा गर्नु अघि, सतह सफा र nucleation को लागी उपयुक्त हुनुपर्छ। प्रदुषण, ढिलो कण वा स्थानीय सतह क्षतिले प्रारम्भिक SiC वृद्धिलाई बाधा पुर्‍याउन सक्छ र पछि कमजोर क्षेत्रहरू, पिनहोलहरू वा गैर-एकसमान क्षेत्रहरू बन्न सक्छ। त्यसैले सब्सट्रेट तयारी र कोटिंग डिपोजिसनलाई एक एकीकृत प्रक्रियाको रूपमा व्यवहार गर्नुपर्छ।

2. कसरी सीवीडी रिएक्टरमा SiC फारमहरू

व्यापक रूपमा अध्ययन गरिएको मार्ग प्रयोग गर्दछmethyltrichlorosilane (MTS, CH3SiCl3)एकल-स्रोत सिलिकन-र-कार्बन अग्रसरको रूपमा, हाइड्रोजन र प्रायः ग्यास प्रणालीमा आर्गनको साथ। उच्च तापक्रममा, MTS ग्यास-चरण र सतह प्रतिक्रियाहरू मार्फत विघटित हुन्छ। प्रतिक्रियाशील प्रजातिहरू सीमा तह मार्फत ढुवानी गरिन्छ, तातो ग्रेफाइट सतहमा सोखिन्छ, प्रतिक्रिया गर्दछ, र ठोस SiC बनाउँछ जबकि अस्थिर उप-उत्पादनहरू हटाइन्छ।

निक्षेप अनुक्रम निम्नानुसार सरलीकृत गर्न सकिन्छ:

अग्रसर वितरण → ग्यास यातायात → सीमा-तह प्रसार → सतह सोखना → न्यूक्लिएशन → अन्न वृद्धि

ग्रेफाइटमा व्यावसायिक CVD SiC निक्षेप सामान्यतया माथिको बारेमा प्रदर्शन गरिन्छ1,200°C; SGL कार्बन को एक विशिष्ट दायरा रिपोर्ट गर्दछ1,200–1,300°Cयसको प्रक्रियाको लागि।

एक 2026वैज्ञानिक रिपोर्टहरूMTS-H2 प्रणाली प्रयोग गरी अध्ययन गरिएको छ1,100–1,350°Cर नजिक एक संक्रमण पहिचान1,180°Cबलियो सतह-प्रतिक्रिया नियन्त्रण र एक शासन बीच जहाँ यातायात र प्रसार बढ्दो महत्त्वपूर्ण हुन्छ।

कम तापक्रममा, सतह-प्रतिक्रिया गतिविज्ञानले जम्मालाई सीमित गर्न सक्छ। तापक्रम बढ्दै जाँदा, पूर्ववर्ती विघटन तीव्र हुन्छ। एक पटक सतह प्रतिक्रियाहरू पर्याप्त छिटो हुन्छ, ग्यास सीमा तह मार्फत प्रतिक्रियाशील प्रजातिहरूको ढुवानी अझ महत्त्वपूर्ण हुन्छ।

जटिल ससेप्टरहरूको लागि, कोटिंग एकरूपता पनि होतरल पदार्थ गतिशीलता समस्या.

३. वृद्धि, मोटाई र एकरूपतालाई कुन कुराले नियन्त्रण गर्छ?

CVD SiC गुणस्तर एक "उत्तम" तापमान द्वारा होइन, धेरै युगल चरहरू द्वारा निर्धारण गरिन्छ।

तापमानले मोर्फोलोजीलाई कडा असर गर्छ। 2026 अध्ययन मा, बयान नजिक1,200°Cपरीक्षण गरिएका अवस्थाहरूमा घना, राम्रो-परिभाषित β-SiC अन्नहरू उत्पादन गरियो, जबकि अत्यधिक तापक्रमले मोटो संरचनाहरूलाई बढावा दियो।

ग्याँस संरचना समान रूपमा महत्त्वपूर्ण छ। MTS-H2 प्रणालीमा, हाइड्रोजन-देखि-MTS अनुपातले कार्बन- र सिलिकन-युक्त प्रतिक्रिया मार्गहरू परिवर्तन गर्दछ। उद्धृत अध्ययन एक मा नजिक-स्टोइचियोमेट्रिक Si/C प्राप्त भयोH2/MTS मोलर अनुपात लगभग 10यसको अवस्था अन्तर्गत; यसलाई एक सार्वभौमिक औद्योगिक नुस्खा होइन, एक अनुसन्धान उदाहरणको रूपमा व्यवहार गर्नुपर्छ।

दबाब र ग्यास वेगले प्रतिक्रियाशील प्रजातिहरू जटिल सुविधाहरूमा कसरी पुग्छन् भन्ने प्रभाव पार्छ। तीव्र कुनाहरू, गहिरो जेबहरू, ग्रूभहरू र ढाल गरिएका सतहहरूले विभिन्न स्थानीय सीमा-तह अवस्थाहरू विकास गर्न सक्छन्, त्यसैले फ्ल्याट कुपनमा कोटिंग वर्दी बहु-पकेट ससेप्टरमा गैर-एकरूप हुन सक्छ।

यही कारण होCFD र रिएक्टर-प्रवाह अनुकूलनजटिल अर्धचालक भागहरूको लागि उपयोगी।

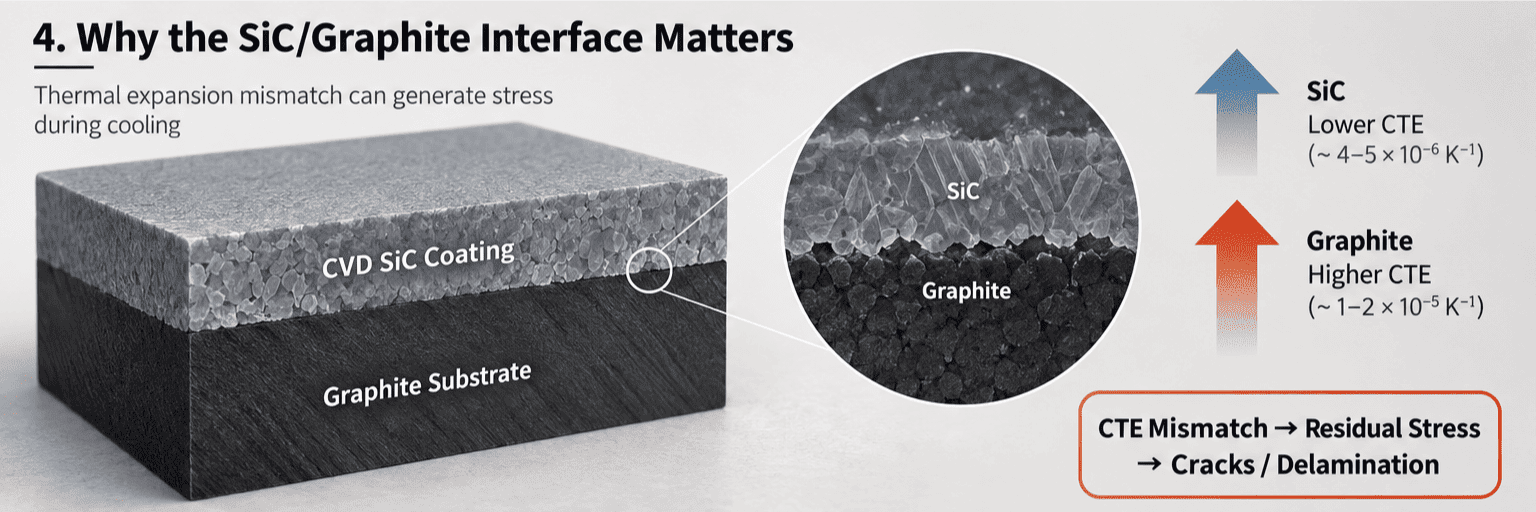

4. किन SiC/ग्रेफाइट इन्टरफेस महत्त्वपूर्ण छ

SiC/ग्रेफाइट इन्टरफेस कोटिंग जीवनकाल को एक प्रमुख निर्धारक हो।

SiC उच्च तापक्रममा जम्मा गरिन्छ, र कम्पोनेन्टले पछि एपिटाक्सी वा MOCVD को समयमा दोहोर्याइएको ताप र चिसो अनुभव गर्दछ। किनभने ग्रेफाइट र SiC समान रूपमा विस्तार गर्दैन, थर्मल तनाव कूलिंग र साइकल चलाउँदा विकास हुन्छ।

एक सरल विफलता मार्ग हो:

CTE बेमेल + अवशिष्ट तनाव → माइक्रोक्र्याक → डिलामिनेशन → कण / खुला ग्रेफाइट

त्यसकारण राम्रो कोटिंग डिजाइनको लागि उपयुक्त थर्मल-विस्तार व्यवहार, नियन्त्रित सतह अवस्था र अत्यधिक तनावबाट बच्ने डिपोजिसन प्रक्रियाको साथ ग्रेफाइट ग्रेड चाहिन्छ।

एक 2026सिरेमिक इन्टरनेशनलग्रेफाइटमा CVD SiC को जाँच गर्ने अध्ययनले यो पनि देखायो कि डिपोजिसन तापमान कोटिंग माइक्रोस्ट्रक्चर र इन्टरफेसियल आसंजनलाई असर गर्छ।

मोटाई पनि महत्त्वपूर्ण छ। बाक्लो तहले सुरक्षात्मक बाधा बढाउन सक्छ, तर यसले घटक आयामहरू पनि परिवर्तन गर्न सक्छ र संचित तनाव बढाउन सक्छ। अर्धचालक भागहरूको लागि, कोटिंग मोटाईलाई ज्यामिति, समतलता, सतह समाप्ति र अपेक्षित थर्मल चक्रहरूसँग सँगै विचार गर्नुपर्छ।

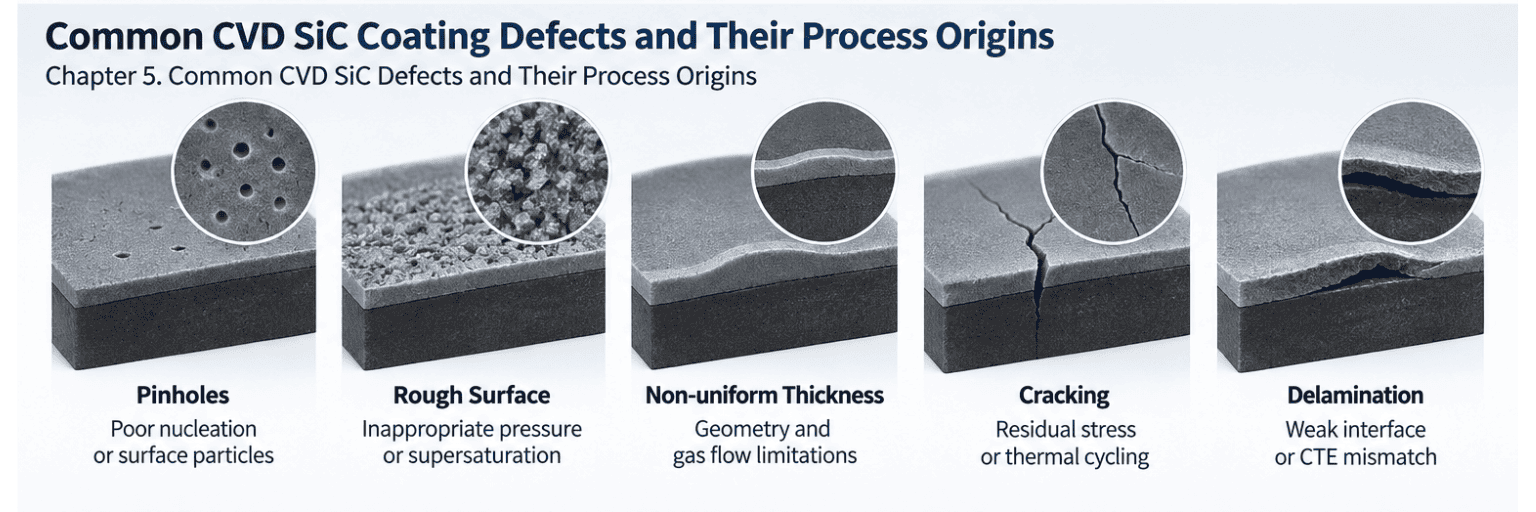

5. सामान्य CVD SiC दोष र तिनीहरूको प्रक्रिया उत्पत्ति

दृश्यात्मक लक्षणलाई यसको विकास संयन्त्रसँग जोडेर कोटिंग दोषहरू राम्रोसँग बुझिन्छ।

चरणहरू, कुनाहरू, अन्धा क्षेत्रहरू र वेफर पकेटहरूले ग्यास प्रवाहलाई बाधा पुर्‍याउन सक्छ। यदि प्रतिक्रियाशील प्रजातिहरू संरक्षित क्षेत्रमा पुग्नु अघि नै समाप्त हुन्छ भने, स्थानीय जम्मा दर घट्न सक्छ। यसको विपरित, स्थानीय रूपमा उच्च सुपरस्याचुरेसनले नराम्रो वा दोष-प्रवण वृद्धिलाई बढावा दिन सक्छ।

उद्देश्य उच्चतम निक्षेप दर होइन। अर्धचालक कोटिंग बीच सन्तुलन आवश्यक छघनत्व, शुद्धता, स्टोइचियोमेट्री, सतहको नरमपन, मोटाई एकरूपता र इन्टरफेस अखण्डता.

यो विशेष गरी बहु-पकेट MOCVD वाहकहरू र एपिटाक्सी ससेप्टरहरूको लागि महत्त्वपूर्ण छ, जहाँ विभिन्न स्थानीय प्रवाह अवस्थाहरू एउटै कम्पोनेन्टमा अवस्थित हुन सक्छन्।

6. CVD कोटिंग देखि सेमिकन्डक्टर-ग्रेड कम्पोनेन्ट सम्म

जम्मा गरेपछि, कोटिंगलाई पृथक सामग्रीको रूपमा नभई समाप्त घटकको अंशको रूपमा मूल्याङ्कन गरिनु पर्छ।

आवेदनमा निर्भर गर्दै, योग्यता समावेश हुन सक्छ:

l Dविशाल निरीक्षण र समतलता;

l Cओटिंग मोटाई र मोटाई एकरूपता;

l Sसतहको नरमपन;

l Mदरार, पिनहोल वा असामान्य दानाहरूको लागि icroscopy;

l Phase वा microstructure विश्लेषण;

l Pमूत्र प्रमाणिकरण;

l Tदौड योग्यता र निरीक्षण दस्तावेज।

Epitaxy र MOCVD को लागि, कोटिंग पनि वास्तविक प्रक्रिया वातावरण बाँच्न पर्छ। डिपोजिसन पछि तुरुन्तै स्वीकार्य देखिने कोटिंग दोहोर्याइएको थर्मल चक्र, आक्रामक सफाई रसायन वा स्थानीयकृत रिएक्टर अवस्थाहरूमा अझै पनि घट्न सक्छ।

त्यसैले इन्जिनियरिङ चेनलाई यसरी संक्षेप गर्न सकिन्छ:

CVD रेसिपी → कोटिंग संरचना → इन्टरफेस गुणस्तर → कम्पोनेन्ट ज्यामिति → थर्मल / रासायनिक स्थिरता → वेफर प्रक्रिया प्रदर्शन

यो सम्बन्धले किन CVD SiC कोटिंग प्रयोग गरी निर्दिष्ट गर्नुपर्छ भनेर बताउँछकेवल नाममात्र कोटिंग मोटाई भन्दा प्रदर्शन-सम्बन्धित प्यारामिटरहरू.

ससेप्टर वा वेफर वाहकको लागि, कोटिंग गुणस्तरले अन्ततः ग्रेफाइट गुणस्तर, सटीक मेसिन र कम्पोनेन्ट ज्यामितिसँग स्थिर थर्मल व्यवहार, कम प्रदूषण र दोहोर्याउन मिल्ने अर्धचालक प्रशोधनलाई समर्थन गर्न सँगै काम गर्नुपर्छ।

FAQ / RFQ

1. ग्रेफाइटमा CVD SiC कोटिंगको लागि सामान्यतया कुन पूर्ववर्ती प्रयोग गरिन्छ?
Methyltrichlorosilane (MTS) को व्यापक रूपमा अध्ययन गरिएको छ किनभने यसले सिलिकन र कार्बन दुवै समावेश गर्दछ। वास्तविक उत्पादन रसायन र डिपोजिसन रेसिपीहरू निर्माता, रिएक्टर र अनुप्रयोगद्वारा भिन्न हुन्छन्।

2. ग्रेफाइटमा CVD SiC जम्मा गर्न कुन तापक्रम प्रयोग गरिन्छ?
व्यावसायिक र अनुसन्धान प्रक्रियाहरू सामान्यतया 1,200 डिग्री सेल्सियस भन्दा माथि सञ्चालन हुन्छन्, तर इष्टतम तापक्रम रिएक्टर डिजाइन, दबाब, पूर्ववर्ती रसायन विज्ञान, ग्रेफाइट ग्रेड र आवश्यक कोटिंग संरचनामा निर्भर गर्दछ।

3. SiC कोटिंग मोटाई एकरूपतालाई कुन कुराले नियन्त्रण गर्छ?
ग्याँस प्रवाह, दबाब, घटक ज्यामिति, जमा समय, तापमान वितरण र पूर्ववर्ती यातायात सबै कुरा। गहिरो पकेटहरू, कुनाहरू र ढाल गरिएका सतहहरू स्थानीय जन-स्थानान्तरण अवस्थाहरूमा विशेष रूपमा संवेदनशील हुन्छन्।

4. किन CVD SiC कोटिंग क्र्याक वा delaminate हुन सक्छ?
विशिष्ट योगदानकर्ताहरूमा अवशिष्ट तनाव, ग्रेफाइट/SiC CTE बेमेल, अपर्याप्त इन्टरफेस तयारी, कोटिंग माइक्रोस्ट्रक्चरल दोषहरू र दोहोर्याइएको थर्मल साइकल समावेश छन्।

5. CVD SiC कोटिंग RFQ को लागि के जानकारी प्रदान गर्नुपर्छ?
2D रेखाचित्र वा 3D मोडेल, कम्पोनेन्ट प्रकार्य, रिएक्टर मोडेल, प्रक्रिया अवस्था, ग्रेफाइट आवश्यकता, कोटिंग मोटाई, सतह खुरदरापन, आयामी सहिष्णुता, निरीक्षण आवश्यकताहरू र आवश्यक मात्रा प्रदान गर्नुहोस्।

सन्दर्भहरू

1. SGL कार्बन।SIGRAFINE® SiC कोटिंग - आइसोस्टेटिक ग्रेफाइट, कोटिंग तापमान र थर्मल-विस्तार मिलानमा CVD SiC डिपोजिसन।

2. Huo, Y. et al।ग्रेफाइट सब्सट्रेटहरूमा CVD-SiC कोटिंग्समा प्रक्रिया-संरचना-सम्पत्ति सम्बन्धको अध्ययन। वैज्ञानिक रिपोर्टहरू, भोल्युम। १६, धारा ४१५०, २०२६।

3. मा, Q. et al।ग्रेफाइट सब्सट्रेटहरूमा CVD-SiC कोटिंग्सको इन्टरफेसियल आसंजन: माइक्रोस्ट्रक्चर र मेकानिकल गुणहरूमा तापमानको भूमिका। सिरेमिक इन्टरनेशनल, भोल्युम। ५२, २०२६।

4. झु, डी., हिंग, पी., ब्राउन, पी., सहाय, वाई।रासायनिक वाष्प निक्षेप द्वारा ग्रेफाइटमा बढेको सिलिकन कार्बाइड कोटिंग्सको विशेषता। सामग्री प्रशोधन प्रविधिको जर्नल, भोल्युम। ४८, १९९५।
