सब्सट्रेट बनाम एपिटेक्सी: सेमीकन्डक्टर निर्माणमा मुख्य भूमिकाहरू

परिचय: आधुनिक चिप्सका दुई स्तम्भ

एक उन्नत चिपले कसरी उच्च-गति गणना र उच्च-शक्ति उत्पादन प्राप्त गर्छ भन्ने कुरालाई साँच्चै बुझ्नको लागि, हामीले यसको भौतिक संरचनाका दुई आधारभूत स्तम्भहरू - अर्धचालक सब्सट्रेट र एपिटेक्सियल वृद्धि प्रक्रियामा जानै पर्छ।

सरल भाषामा भन्नुपर्दा, सब्सट्रेटले मेकानिकल समर्थन र गर्मी अपव्ययको लागि "फाउन्डेशन" प्रदान गर्दछ, जबकि एपिटेक्सियल तह त्यो "फाउन्डेशन" मा सावधानीपूर्वक निर्मित "सक्रिय कार्यात्मक तह" हो। यद्यपि दुई सर्तहरू केवल एउटै वर्णद्वारा भिन्न हुन्छन्, तिनीहरूसँग भौतिक संरचना, निर्माण प्रक्रियाहरू, र कार्यात्मक भूमिकाहरूमा मौलिक भिन्नताहरू छन्। यस लेखले व्यवस्थित रूपमा तिनीहरूको प्राविधिक भिन्नताहरू, मुख्य प्यारामिटरहरू, र अन्तिम उपकरणको प्रदर्शनमा निर्णायक प्रभावलाई रूपरेखा गर्नेछ।

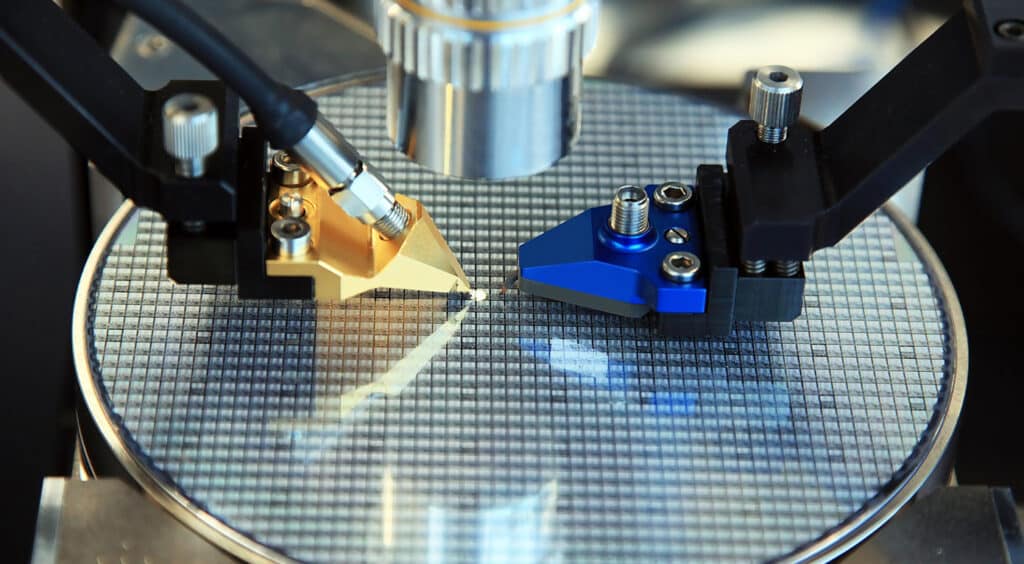

I. अर्धचालक सब्सट्रेट के हो?

[यस खण्डको मुख्य निष्कर्ष]: एक सेमीकन्डक्टर सब्सट्रेटले उपकरणको "कङ्काल" र "तातो सिङ्क" को रूपमा काम गर्दछ। उच्च-शुद्धता एकल-क्रिस्टल सिलिकन (Si) ले उपभोक्ता बजारमा प्रभुत्व जमाउँछ, जबकि सिलिकन कार्बाइड (SiC), यसको उच्च थर्मल चालकता 4.9 W/cm·K, विद्युतीय सवारी साधन र उच्च भोल्टेज अनुप्रयोगहरूको लागि अपरिहार्य विकल्प भएको छ।

अर्धचालक सब्सट्रेटहरू लगभग सबै अर्धचालक उपकरणहरूको संरचनात्मक र थर्मल आधार बनाउँछन्। मेकानिकल परिप्रेक्ष्यबाट, तिनीहरूले माइक्रो- र न्यानोस्ट्रक्चरहरूलाई समर्थन गर्ने भौतिक प्लेटफर्मको रूपमा सेवा गर्छन्; अझ महत्त्वपूर्ण कुरा, तिनीहरूले निरन्तर क्रिस्टल जाली टेम्प्लेट प्रदान गर्छन् जसले क्रिस्टल अभिमुखीकरण र पछि जम्मा गरिएका तहहरूको संरचनात्मक अखण्डता निर्धारण गर्दछ।

आवेदन आवश्यकताहरूमा निर्भर गर्दै, सब्सट्रेट सामग्रीहरू एकल-क्रिस्टल, पोलीक्रिस्टलाइन, वा अनाकार पनि हुन सक्छन्; यद्यपि, उच्च-सम्पादन गर्ने इलेक्ट्रोनिक उपकरणहरू लगभग पूर्ण रूपमा उच्च-शुद्धता एकल-क्रिस्टल इन्गटहरूमा भर पर्छन् र वाहक गतिशीलतामा बाधा पुर्‍याउने अनाज सीमाहरू र दोषहरू कम गर्न।

1.1 मुख्यधारा सब्सट्रेट प्रकार र तिनीहरूको सामग्री गुण

ठूला आकारको सब्सट्रेटको छनोटले यन्त्रको कार्यसम्पादन, उत्पादन उत्पादन र लागत संरचनालाई प्रत्यक्ष असर गर्छ। उद्योगले मुख्य रूपमा तीन प्रमुख प्रकारका सब्सट्रेटहरू प्रयोग गर्दछ:

• सिलिकन सब्सट्रेट्स: एकल-क्रिस्टल सिलिकन (Si) Czochralski (CZ) वा फ्लोट जोन (FZ) विधिहरू मार्फत बढेको आजको दिनसम्म विश्वव्यापी अर्धचालक उद्योगमा निरपेक्ष मुख्यधारा बनेको छ। यसको फाइदाहरू असाधारण लागत-प्रभावकारिता, उच्च मेकानिकल बल, र 300 मिमी (12 इन्च) सम्म मापनयोग्यतामा छन्। यो व्यापक रूपमा उपभोक्ता-ग्रेड प्रोसेसर, मेमोरी उपकरणहरू, र मानक सौर कक्षहरूमा प्रयोग गरिन्छ।
• वाइड-ब्यान्डग्याप सब्सट्रेट्स (सिलिकन कार्बाइड र नीलमणि): जब पावर र फ्रिक्वेन्सी आवश्यकताहरू सिलिकनको भौतिक सीमाहरू नाघ्छन्, चौडा-ब्यान्डग्याप सामग्रीहरू अपरिहार्य छनौट हुन्छन्।
• सिलिकन कार्बाइड (SiC): उत्कृष्ट थर्मल चालकता (लगभग 3.7 देखि 4.9 W/cm·K[1]) र उच्च ब्रेकडाउन बिजुली क्षेत्र बलको साथ, यो इलेक्ट्रिक वाहन (EV) इन्भर्टरहरू र उच्च-भोल्टेज पावर ग्रिडहरूको लागि एक आदर्श विकल्प हो।
• नीलमणि (Al₂O₃): उत्कृष्ट अप्टिकल पारदर्शिता र डाइइलेक्ट्रिक अलगाव गुणहरूको साथ, यो नीलो/अल्ट्राभायोलेट एलईडी र विशेष आरएफ SOI अनुप्रयोगहरूमा व्यापक रूपमा प्रयोग गरिन्छ।
• क्वार्ट्ज सब्सट्रेट: यसको अत्यधिक उच्च रासायनिक जडता, थर्मल विस्तारको अत्यन्त कम गुणांक, र उच्च अप्टिकल शुद्धताको लागि धन्यवाद, यो मुख्य रूपमा उच्च-अन्त अप्टिकल कम्पोनेन्टहरू, मास्क ब्ल्याङ्कहरू, र विशेष सेन्सर उपकरणहरूमा प्रयोग गरिन्छ।

1.2 सब्सट्रेटहरूको दुई मुख्य कार्यहरू: समर्थन र गर्मी अपव्यय

वास्तविक उपकरण सञ्चालनको क्रममा, बल्क सब्सट्रेटहरूले दुई अपरिवर्तनीय कुञ्जी कार्यहरू प्रदर्शन गर्दछ:

मेकानिकल समर्थन: गम्भीर थर्मल साइकल चलाउने, उच्च भ्याकुम रासायनिक प्रक्रियाहरू, वेफर ह्यान्डलिङ, र ब्याक-एन्ड प्याकेजिङको समयमा संरचनात्मक कठोरता प्रदान गर्दछ, प्रभावकारी रूपमा वेफर वार्पिङ र फ्र्याक्चरलाई रोक्न।

गर्मी प्रवाह (तातो अपव्यय): आधुनिक चिप्सले ठूलो स्थानीयकृत ताप प्रवाह उत्पन्न गर्छ; बल्क सिलिकन सब्सट्रेटहरूले जंक्शन क्षेत्र र थर्मल रनअवेको अत्यधिक तातो हुनबाट रोक्नको लागि तातो बाहिरी रूपमा फैलाउँदै, प्रत्यक्ष ताप सिङ्कको रूपमा कार्य गर्दछ।

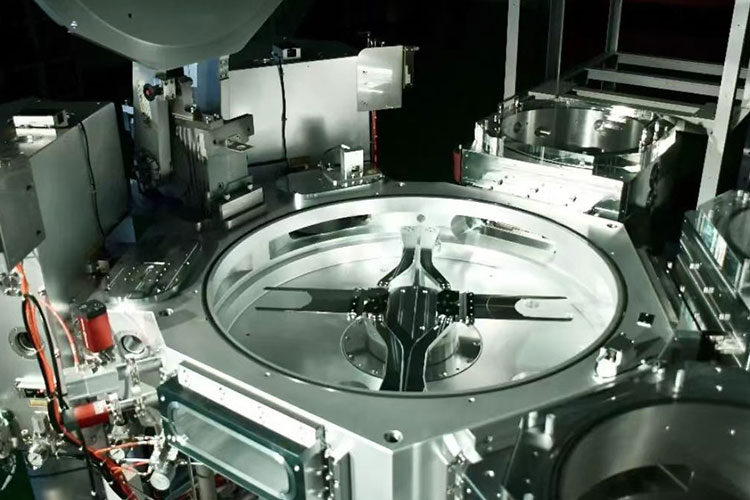

II। सेमीकन्डक्टर एपिटेक्सियल ग्रोथ के हो? (प्रदर्शन-संचालित सक्रिय तह)

[यस खण्डको मुख्य निष्कर्ष]: एपिटेक्सियल तह "चिपको प्रदर्शनको आत्मा" हो। CVD/MOCVD ले ठूलो मात्रामा औद्योगिक उत्पादन ह्यान्डल गर्छ, जबकि MBE (आणविक बीम Epitaxy) ले पारमाणविक-स्तर परिशुद्धताको साथ अल्ट्रा-स्टीप इन्टरफेसहरू सक्षम गर्दछ। एपिटेक्सियल टेक्नोलोजी बिना, 5G मिलिमिटर-वेभ राडार र उच्च-भोल्टेज MOSFETs को अल्ट्रा-लो अन-प्रतिरोध असम्भव हुनेछ।

यद्यपि सब्सट्रेटले एक स्थिर आधार प्रदान गर्दछ, बल्क-उत्पादन एकल क्रिस्टलहरूले अनिवार्य रूपमा सूक्ष्म दोषहरू, प्राकृतिक अशुद्धताहरू, र निश्चित विद्युतीय विशेषताहरू समावेश गर्दछ। अल्ट्रा-हाइ-स्पीड, उच्च-दक्षताका यन्त्रहरू बनाउनको लागि, निर्माताहरूले एपिटाक्सीलाई अपनाएका छन् - लक्षित सब्सट्रेटमा अल्ट्रा-क्लिन, पातलो क्रिस्टल तहहरूको नियन्त्रित निक्षेप।

एपिटेक्सियल प्रक्रियाको क्रममा, वाष्प वा आणविक बीमहरूबाट परमाणुहरू तातो सब्सट्रेट सतहमा जम्मा हुन्छन् र अन्तर्निहित क्रिस्टल जालीसँग पूर्ण रूपमा पङ्क्तिबद्ध हुन्छन्। परिणामस्वरूप एपिटेक्सियल वेफरले अत्यधिक उच्च क्रिस्टल शुद्धता प्रदर्शन गर्दछ, दोष घनत्व बल्क सब्सट्रेट भन्दा कम परिमाणको धेरै अर्डरहरूको साथ।

२.१ मेनस्ट्रीम एपिटेक्सियल डिपोजिसन टेक्नोलोजी र उपकरण

आधुनिक एपिटेक्सियल वृद्धि मुख्यतया निम्न उन्नत विधिहरू मार्फत हासिल गरिन्छ:

• रासायनिक वाष्प निक्षेप (CVD / MOCVD): ग्यासीय पूर्ववर्तीहरू एक समान एकल-क्रिस्टल तह बनाउनको लागि तातो वेफरको सतहमा विघटन हुन्छन्। यी मध्ये, धातु-जैविक रासायनिक भाप निक्षेप (MOCVD) III-V कम्पाउन्डहरू र वाइड-ब्यान्डग्याप अर्धचालकहरूको एपिटेक्सियल वृद्धिको लागि उद्योग मानक हो।

• आणविक बीम एपिटेक्सी (MBE): अल्ट्रा-हाई भ्याकुम (UHV) वातावरणमा सञ्चालित, यो प्रक्रियाले सब्सट्रेटमा सटीक थर्मल बीम निर्देशित गरेर एकल-एटम-लेयर परिशुद्धता प्राप्त गर्दछ, परिणामस्वरूप अत्यन्तै ठाडो इन्टरफेस ग्रेडियन्टहरू। यो क्वान्टम कुवाहरू जस्तै अल्ट्रा-फाइन संरचनाहरूको लागि उपयुक्त छ।

उच्च-गुणस्तरको एपिटेक्सियल डिपोजिसन सटीक प्रक्रिया नियन्त्रणमा मात्र नभई प्रतिक्रिया कक्ष (जस्तै SiC-लेपित ग्रेफाइट सब्सट्रेटहरू) भित्रका मुख्य घटकहरूको आयु व्यवस्थापनमा पनि निर्भर गर्दछ, जसले प्रक्रियाको स्थिरता र उपजलाई प्रत्यक्ष असर गर्छ।

2.2 एपिटेक्सियल टेक्नोलोजी द्वारा सक्षम उन्नत अनुप्रयोगहरू

Epitaxy ले यन्त्र आर्किटेक्चरहरूलाई सक्षम बनाउँछ जुन एक्लै बल्क सामग्रीहरूसँग हासिल गर्न सकिँदैन:

• सिलिकन-जर्मनियम हेटेरोजंक्शन बाइपोलर ट्रान्जिस्टर (SiGe HBT): आधार क्षेत्रमा अल्ट्राथिन SiGe epitaxial लेयर बढाउँदा ब्यान्डग्याप शिफ्ट सिर्जना हुन्छ, जसले उच्च आवृत्ति प्रतिक्रिया गतिलाई उल्लेखनीय रूपमा बढाउँछ।
• तनावग्रस्त सिलिकन टेक्नोलोजी: SiGe जालीमा पातलो सिलिकन तह जम्मा गर्दा तन्य वा कम्प्रेसिभ तनाव उत्पन्न हुन्छ, जसले गर्दा वाहक गतिशीलता बढ्छ (n-FETs मा इलेक्ट्रोन गतिशीलता र p-FETs मा प्वाल गतिशीलता दुवै बढाइन्छ)।
• चयनात्मक एपिटेक्सियल ग्रोथ (SEG): आधुनिक FinFET र गेट-अल-अराउन्ड (GAA) आर्किटेक्चरहरूमा, स्रोत/नाली क्षेत्रहरूमा चयनात्मक Si/SiGe एपिटेक्सियल वृद्धिले सम्पर्क प्रतिरोध कम गर्छ र संतृप्ति वर्तमान बढाउँछ।

अर्धचालक एपिटेक्सी प्रक्रियाको परिभाषाको लागि, सन्दर्भ गर्नुहोस्:अर्धचालक एपिटेक्सी प्रक्रिया के हो?

III। सब्सट्रेट बनाम एपिटेक्सियल वेफर: मुख्य भिन्नताहरूको अवलोकन

[यस खण्डको मुख्य निष्कर्ष]: दुई बीचको भिन्नता पत्ता लगाउने सबैभन्दा सीधा तरिका भनेको तिनीहरूको "कार्यात्मक भूमिकाहरू" जाँच्नु हो - सब्सट्रेट भौतिक र थर्मल झटकाहरू सामना गर्न जिम्मेवार छ, जबकि एपिटेक्सियल तह वर्तमान र विद्युतीय क्षेत्रहरूको सामना गर्न जिम्मेवार छ। सक्रिय क्षेत्रलाई दोष-प्रवण क्षेत्रबाट डिकपल गरेर, एपिटेक्सियल वेफर्सले चुहावटको वर्तमान स्तरहरू प्राप्त गर्दछ जुन सब्सट्रेटमा सिधै निर्मित उपकरणहरू भन्दा कम परिमाणको एक अर्डर भन्दा कम हुन्छ।

भिजुअल तुलनाको लागि, तलको तालिकाले प्रमुख निर्माण प्यारामिटरहरूको सन्दर्भमा बल्क सब्सट्रेटहरू र एपिटेक्सियल वेफर्सहरू बीचको आधारभूत भिन्नताहरूको सारांश दिन्छ:

IV। प्राविधिक उन्नति: Epitaxy ले यन्त्रको प्रदर्शनलाई आधारभूत रूपमा कसरी बढाउँछ?

[यस खण्डको मुख्य निष्कर्ष]: बल्क सब्सट्रेटहरूमा प्राकृतिक माइक्रोडिफेक्टहरू र थर्मल तनाव बिन्दुहरू "लुकेका हत्याराहरू" हुन् जसले उपकरणहरूमा उच्च चुहावट वर्तमान र कम ब्रेकडाउन भोल्टेज निम्त्याउँछ। एपिटेक्सियल टेक्नोलोजीको सार "दोष-रहित सक्रिय कार्यात्मक तह" बाट "दोषपूर्ण मेकानिकल सब्सट्रेट" लाई डिकपल गर्नमा निहित छ, जसले गर्दा शुद्ध एपिटेक्सियल तह भित्र क्यारियर यातायातलाई अलग गर्दछ। यो डिकपलिंग डिजाइनले उच्च अपरेटिङ फ्रिक्वेन्सीहरू, कम पावर खपत, र लामो उपकरण जीवनकालमा सीधा परिणाम दिन्छ - एक गुणात्मक छलांग जुन एक्लै बल्क सब्सट्रेटहरू प्रयोग गरेर हासिल गर्न सकिँदैन।

एपिटेक्सियल टेक्नोलोजीको परिचय "फिल्मको तह थप्नु" मात्र होइन, बरु उपकरणको विश्वसनीयता र विद्युतीय प्रदर्शनमा गुणात्मक छलांग मात्र हो।

उच्चतम रासायनिक शुद्धताको साथमा पनि, मानक बल्क सब्सट्रेटहरूले अनिवार्य रूपमा माइक्रोपोरोसिटी, अक्सिजन प्रक्षेपण, र क्रिस्टल तान्न प्रक्रियाबाट बाँकी थर्मल तनाव बिन्दुहरू समावेश गर्दछ। बल्क सब्सट्रेटहरूमा सीधा यन्त्रहरू निर्माण गर्दा प्रायः उच्च चुहावट वर्तमान र कम ब्रेकडाउन भोल्टेज सहिष्णुता हुन्छ।

यसको विपरित, एपिटेक्सियल वेफर्सले शुद्ध, दोष-रहित एपिटेक्सियल तह भित्र क्यारियर यातायातलाई अलग गर्दछ। दोष-प्रवण मेकानिकल सब्सट्रेटबाट सक्रिय कार्यात्मक क्षेत्र डिकपल गरेर, निर्माताहरू हासिल गर्न सक्षम छन्:

• उच्च परिचालन आवृत्तिहरू (कम परजीवी क्षमता);
• कम पावर खपत (कम रिसाव);
• चरम इलेक्ट्रोथर्मल तनाव अन्तर्गत लामो उपकरण जीवनकाल र असाधारण स्थिरता।

उदाहरणका लागि, पावर सेमीकन्डक्टरहरूको क्षेत्रमा, SiC समरूप एपिटेक्सियल तहको गुणस्तरले सीधा ब्रेकडाउन भोल्टेज रेटिङ र MOSFET यन्त्रहरूको अन-रेजिस्टेन्स निर्धारण गर्छ—केही थोक SiC सब्सट्रेटहरूले आफैं हासिल गर्न सक्दैनन्।

V. इन्जिनियरहरूको लागि सबैभन्दा ठूलो चिन्ताको प्राविधिक मुद्दाहरू (FAQ)

(निम्न प्रश्नहरू सेमीकन्डक्टर उत्पादन लाइन प्रक्रिया इन्जिनियरहरूले वास्तविक एपिटेक्सियल वृद्धि प्रक्रियाहरूमा सामना गर्ने सामान्य प्राविधिक चुनौतीहरूबाट व्युत्पन्न गरिएका छन्)

Q1: यदि epitaxial बृद्धिको क्रममा कण पदार्थ अचानक बढ्छ भने, चेम्बर चुहावट बाहेक, अरू कुन सजिलै बेवास्ता गरिएका क्षेत्रहरूको अनुसन्धान गर्नुपर्छ?

A: यो सबैभन्दा चुनौतीपूर्ण अप्रत्याशित परिस्थितिहरू मध्ये एक हो जुन इन्जिनियरहरूले दिनचर्या वेफर दौडहरूमा सामना गर्छन्। च्याम्बर वायुरोधी छ भनेर पुष्टि गरेपछि, हामी तीन "लुकेका कुनाहरू" को अनुसन्धानलाई प्राथमिकता दिन सिफारिस गर्छौं:

1. ग्रेफाइट ससेप्टरको सतह अवस्था: SiC कोटिंगमा माइक्रोक्र्याक्स वा पिलिंग क्षेत्रहरूले उच्च तापक्रममा कणहरू छोड्न सक्छन्। यदि ससेप्टर 1000 भन्दा बढी रनहरूको लागि प्रयोग गरिएको छ भने, हामी यसलाई परीक्षणको लागि तुरुन्तै प्रतिस्थापन गर्न सिफारिस गर्छौं - धेरै कण समस्याहरू ससेप्टरलाई अक्षुण्ण कोटिंग भएकोले प्रतिस्थापन गरेपछि गायब हुन्छन्।

2. ग्यास लाइन स्विचिङको समयमा दबाव ट्रान्जिन्टहरू: MOCVD प्रणालीहरूमा, स्रोत ग्यास स्विचिङको क्षणमा दबावको उतार-चढ़ावले पाइपिङको भित्री पर्खालहरूबाट उप-उत्पादनहरू छुट्याउन सक्छ। हामी दबाव ओभरशुट भइरहेको छ कि छैन भनेर पुष्टि गर्न स्वचालित दबाव नियन्त्रक (APC) को प्रतिक्रिया कर्भ निरीक्षण गर्न सिफारिस गर्छौं।

3. सब्सट्रेटको पछाडिको भागमा प्रदूषकहरू: यदि सब्सट्रेटको पछाडिको भागमा राम्रो धुलो वा जैविक अवशेषहरू छन् भने यो च्याम्बरमा प्रवेश गर्नु अघि, यो उच्च तापक्रममा अगाडि-साइड एपिटेक्सियल तहमा "माइग्रेट" हुन सक्छ - यो सबैभन्दा सामान्य रूपमा बेवास्ता गरिएको मुद्दा हो।

कण समस्या निवारण अनिवार्य रूपमा "उन्मूलन" को प्रक्रिया हो: प्रायः प्रतिस्थापन गरिएका उपभोग्य वस्तुहरूबाट सुरु गर्नुहोस् र चेम्बरको गहिरो भागहरूमा चरण-दर-चरण मुद्दा ट्रेस गर्नुहोस्।

Q2: SiC epitaxy मा, चरण-प्रवाह वृद्धिको लागि प्रक्रिया विन्डो कति साँघुरो छ? तापमान र दबाव विचलन को लागि सहिष्णुता के हो?

A: यो प्रश्नले SiC epitaxy प्रक्रियाको मूलमा छुन्छ—चरण-प्रवाह वृद्धिलाई अत्यन्तै साँघुरो सञ्झ्याल भित्र एकै साथ पूरा गर्न तीन सर्तहरू आवश्यक पर्दछ: पर्याप्त सतह गतिशीलता, चरण किनारामा उपयुक्त न्यूक्लिएशन बाधा, र त्रि-आयामी टापु वृद्धिको दमन।

सामूहिक उत्पादन लाइनहरु बाट व्यावहारिक डाटा मा आधारित:

• तापमान विन्डो: सामान्यतया 1550°C र 1650°C को बीचमा, लगभग ±15°C को प्रभावकारी विन्डोको साथ। यदि तापमान धेरै कम छ भने, सतह खुरदरापन (RMS) तीव्र रूपमा बिग्रन्छ; यदि तापमान धेरै उच्च छ भने, 3C-SiC पोलिमोर्फिक समावेशहरू देखा पर्दछ।
• दबाव विन्डो: लगभग ±20 mbar को प्रभावकारी सञ्झ्यालको साथ, सामान्यतया 50 र 200 mbar बीच नियन्त्रण गरिन्छ। अत्यधिक दबाब → सतह माइग्रेसन लम्बाइ र चरण मिलन घट्यो; अपर्याप्त दबाब → कम वाष्प अतिसंतृप्तता र वृद्धि दर मा उल्लेखनीय गिरावट।

व्यावहारिक ईन्जिनियरिङ् अनुप्रयोगहरूमा, धेरैजसो प्रक्रिया इन्जिनियरहरूले पहिले तापक्रम ठीक गर्न रुचाउँछन् र त्यसपछि सञ्झ्याल फेला पार्नको लागि दबाबलाई फाइन-ट्यून गर्न रुचाउँछन्-किनकि च्याम्बरले चाप परिवर्तनहरूमा छिटो प्रतिक्रिया दिन्छ, यसलाई द्रुत DOE (प्रयोगहरूको डिजाइन) स्क्यानहरूको लागि उपयुक्त बनाउँछ।

Q3: MOCVD उपकरणमा ग्रेफाइट ससेप्टरको लागि प्रतिस्थापन चक्र कसरी निर्धारण गरिन्छ? के यो रन संख्या वा दृश्य निरीक्षण मा आधारित छ?

A: यो मुद्दा सीधै प्रक्रिया उपज र उत्पादन लागत बीचको सन्तुलनसँग सम्बन्धित छ र उत्पादन लाइन इन्जिनियरहरू र खरीद निर्णय-निर्माताहरू दुवैको लागि मुख्य फोकस हो।

उद्योग-मानक अभ्यास "ब्याच आयु" र "दृश्य निरीक्षण" को संयोजन गर्ने दोहोरो-ट्र्याक दृष्टिकोण हो:

• ब्याच जीवनकाल: आपूर्तिकर्ताहरूले सिफारिस गरिएको सेवा जीवन प्रदान गर्छन् (जस्तै, Aixtron ब्याचहरूका लागि VETEK को SiC-कोटेड ससेप्टरहरू सिफारिस गरिन्छ), कोटिंगको थर्मल साइक्लिङ थकानमा आधारित द्रुत उमेर परीक्षणहरूबाट व्युत्पन्न। यदि उपस्थिति सामान्य छ भने, अचानक विफलताको जोखिम कम गर्न यो ब्याच गणनामा पुग्नु अघि निर्धारित रूपमा ससेप्टर प्रतिस्थापन गर्न सिफारिस गरिन्छ।

• भिजुअल निरीक्षण: प्रशोधनको प्रत्येक ब्याच पछि, SiC कोटिंग सतह दृश्यात्मक रूपमा निरीक्षण गर्नुहोस् वा माइक्रोस्कोप अन्तर्गत यसलाई जाँच गर्नुहोस्। यदि निम्न मध्ये कुनै पनि "रातो झण्डा" देखा पर्यो भने, प्रतिस्थापन तुरुन्तै गरिनु पर्छ - सिफारिस गरिएको सेवा जीवनको अन्त्य सम्म पर्खनुहोस्:

① कोटिंग को देख्न सक्ने पिलिङ्ग वा फुट्ने;

② सतहमा 1 मिमी व्यास भएको रङको प्याचहरू (ग्रेफाइट सब्सट्रेटको कोटिंग क्षति र अक्सिडेशनलाई संकेत गर्दै);

③ एपिटेक्सियल लेयरमा आवर्ती स्थानीय मोटाई भिन्नताहरू, वायु प्रवाह वितरण कारकहरू अस्वीकार गरिएको छ।

एक व्यापक रूपमा मान्य इन्जिनियरिङ अभ्यास भनेको आपूर्तिकर्ताको सिफारिस गरिएको आयुको 80% मा प्रतिस्थापन चक्र सेट गर्नु हो, जबकि प्रत्येक ब्याचको उपस्थितिको फोटो खिच्ने र अभिलेख गरेर सब्सट्रेट लाइफस्पेन डाटाबेस स्थापना गर्नु हो - यो दृष्टिकोणले दुबै समयपूर्व स्क्र्यापिंग (जसले बर्बाद निम्त्याउँछ) र जूवामा धेरै नतिजा नतिजा सम्म बेवास्ता गर्दछ।

Q4: जब epitaxial wafer bow वा warp विशिष्टताहरू भन्दा बढी हुन्छ, के यो मुख्य रूपमा सब्सट्रेट वा epitaxial प्रक्रियाको कारणले हुन्छ?

A: यो उपज विश्लेषण बैठकहरूमा इन्जिनियरहरू बीचको "उत्तरदायित्वको एट्रिब्युसन" मुद्दा हो जुन सबैभन्दा चर्को बहस हो। जवाफ हो—दुबै योगदान, तर सापेक्ष वजन भौतिक प्रणालीमा निर्भर हुन्छ:

वारपेज समस्याहरूको लागि एक व्यावहारिक समस्या निवारण अनुक्रम: पहिले, सब्सट्रेटको आगमन वारपेज डेटा (आपूर्तिकर्ता Cpk रिपोर्ट) प्रमाणित गर्नुहोस् → त्यसपछि, एपिटेक्सियल फर्नेसको तापक्रम एकरूपता (थर्मोकोपल क्यालिब्रेसन) जाँच गर्नुहोस् → अन्तमा, प्रक्रिया नुस्खा समायोजन गर्नुहोस्।

VI। सारांश र चयन सिफारिसहरू

सारांशमा, सब्सट्रेटले "कंकाल र तातो सिंक" को रूपमा काम गर्दछ, जबकि एपिटेक्सियल तहले "मस्तिष्क र मांसपेशिहरु" को रूपमा कार्य गर्दछ। दुबै अपरिहार्य छन्:

यदि तपाईं लागत-संवेदनशील मानक तर्क चिप्स वा साधारण अलग उपकरणहरूमा केन्द्रित हुनुहुन्छ भने, उच्च-गुणस्तर, ठूलो आकारको सिलिकन सब्सट्रेटहरू तपाईंको आवश्यकताहरू पूरा गर्न पर्याप्त छन्।

यदि तपाईंको एप्लिकेसनमा उच्च आवृत्ति संचार, उच्च-भोल्टेज पावर रूपान्तरण, वा उच्च-संवेदनशीलता फोटोडटेक्शन समावेश छ भने, तब सटीक एपिटेक्सियल प्रक्रियाहरू प्रयोग गरेर उत्पादन गरिएका वेफर्सहरू तपाईंको उत्तम विकल्प हुन्।

आजको अर्धचालक निर्माण उद्योगमा, जसले निरन्तर "छिटो, साना, र अधिक कुशल" समाधानहरू पछ्याउँछ, एपिटेक्सियल टेक्नोलोजी मूरको कानूनको भौतिक सीमाहरू तोड्ने मुख्य उपकरण भएको छ।
