सेमीकन्डक्टर एपिटेक्सीमा CVD कोटिंग्स: इन्जिनियरिङ प्यारामिटरहरू, SiC/TaC चयन र विफलता नियन्त्रण

लेखक | इन्जिनियर Nickwu | इन्जिनियर, उन्नत सामग्री डिभिजन, भेटेक सेमीकन्डक्टर

परिचय: एपिटेक्सीमा, लेपित ग्रेफाइट ससेप्टर रिएक्टरको थर्मल, रासायनिक र प्रदूषण सीमाको भाग हो। यसको मूल्य कोटिंग मोटाईमा मात्र होइन, तर समाप्त भागले कसरी निरन्तर रूपमा वेफरको तापक्रम, सतह स्थिरता र वृद्धि र सफाई चक्रहरू मार्फत दोहोर्याउने क्षमतालाई सुरक्षित गर्दछ।

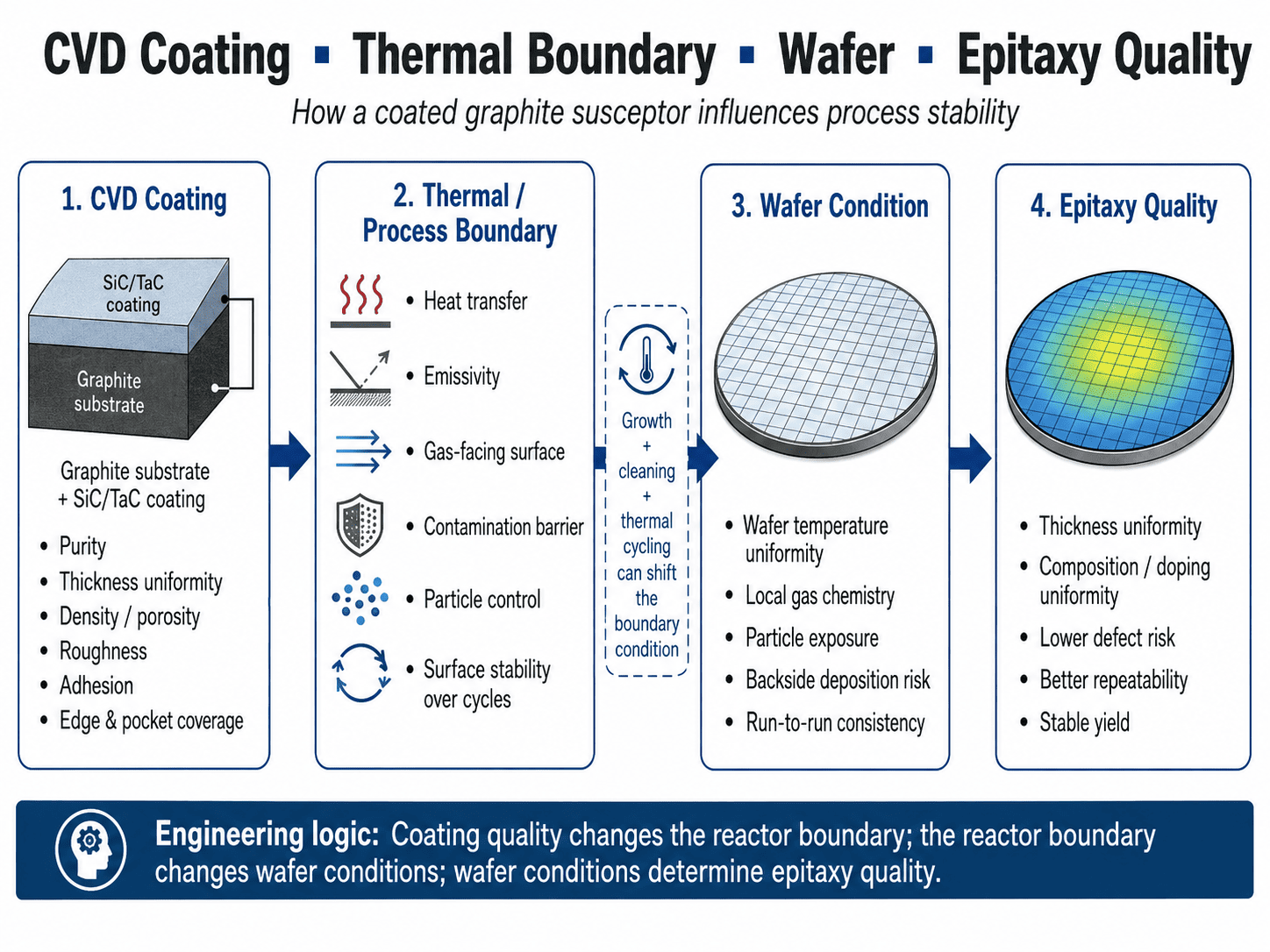

1. Epitaxy प्रक्रिया सीमाको रूपमा CVD कोटिंग

मूल निष्कर्ष: अपरिवर्तित तापक्रम, दबाब र ग्यास प्रवाहको साथमा पनि, कोटिंग रफनेस, निक्षेप, पकेट ज्यामिति वा इन्टरफेस गिरावटले ताप स्थानान्तरण र सतह रसायन परिवर्तन गर्न सक्छ। त्यसैले लेपित ससेप्टरलाई प्रक्रिया-महत्वपूर्ण रिएक्टर घटकको रूपमा व्यवहार गर्नुपर्छ, निष्क्रिय वेफर होल्डर होइन।

सामान्य वृद्धि तापमानले भारलाई चित्रण गर्छ: GaN MOCVD प्रायः 1000–1100°C, Si epitaxy 1050-1200°C, र SiC epitaxy लगभग 1500-1700°C। वेफरको तापक्रम हीटर पावर प्लस ससेप्टर ज्यामिति, उत्सर्जन, पकेट गहिराइ, रोटेशन र ग्यास प्रवाहमा निर्भर गर्दछ।

ग्रह MOCVD लेमिनार प्रवाह र बहु ​​वाहक रोटेशन मोटाई, संरचना र डोपिङ एकरूपता सुधार गर्न प्रयोग गर्दछ।

2. CVD SiC र TaC कोटिंग प्यारामिटरहरू

मूल निष्कर्ष: "100 μm कोटिंग" पूर्ण अर्धचालक विनिर्देश होइन। घनत्व, शुद्धता, माइक्रोस्ट्रक्चर, रुफनेस, CTE, मोटाई वितरण, टाँसिएको र दोष नियन्त्रणलाई सँगै विचार गर्नुपर्छ, विशेष गरी पकेट, किनारा, प्वाल र छायायुक्त विशेषताहरूमा जहाँ स्थानीय निक्षेप फरक हुन सक्छ।

इन्जिनियरिङ चेन हो:

CVD तापमान / दबाब / ग्यास अनुपात → अन्न वृद्धि → घनत्व / खुर्दा / तनाव → कोटिंग जीवन।

उच्च दबाव बढ्यो खुरदरापन र porosity, जबकि अत्यधिक तापमान मोटे संरचना उत्पादन।

3. थर्मल एकरूपता र रन-टू-रन पुनरावृत्ति

मूल निष्कर्ष: कोटिंग स्पष्ट रूपमा पिल्स गर्नु अघि प्रक्रिया-अस्वीकार्य हुन सक्छ। मोटाई बहाव, मन्दी, निक्षेप वा नरमपन परिवर्तनले वेफर-टू-ससेप्टर तातो स्थानान्तरण र उत्सर्जन परिवर्तन गर्न सक्छ, तापक्रम वा रन-टु-रन ड्राफ्ट सिर्जना गर्न सक्छ जबकि कम्पोनेन्ट अझै मेकानिकली रूपमा अक्षुण्ण देखिन्छ।

वेफर ताप सन्तुलन:

Qtotal = Qconduction + Qradiation + Qconvection

लेपित ससेप्टरले यी सर्तहरूलाई भौतिक गुणहरू, सतह अवस्था र ज्यामिति मार्फत प्रभाव पार्छ। पकेट गहिराइले महत्त्वपूर्ण छ किनभने कोटिंग निर्माणले अन्तिम वेफर सिट ज्यामिति परिवर्तन गर्दछ।

एक नाममात्र 100 μm कोटिंग जुन पकेट वरिपरि भिन्न हुन्छ स्थानीय थर्मल मार्ग र अन्तिम आयाम दुवै परिवर्तन गर्न सक्छ। सानो भिन्नताले स्वचालित रूपमा गैर-एकरूपता उत्पन्न गर्दैन, तर पोस्ट-कोटिंग पकेट गहिराई CTQ हुनुपर्छ।

उत्पादन समयमा:

वृद्धि निक्षेप + सफाई + थर्मल साइकल चलाउने → रूफनेस/उत्सर्जक बहाव → थर्मल-सीमा बहाव → वेफर-तापमान बहाव → वृद्धि-दर/कम्पोजिशन ड्रिफ्ट।

तसर्थ कम्पोनेन्टको जीवनकाललाई प्रक्रिया सीमाहरूद्वारा परिभाषित गरिनु पर्छ — "कुनै देखिने ब्रेकेज" द्वारा मात्र होइन।

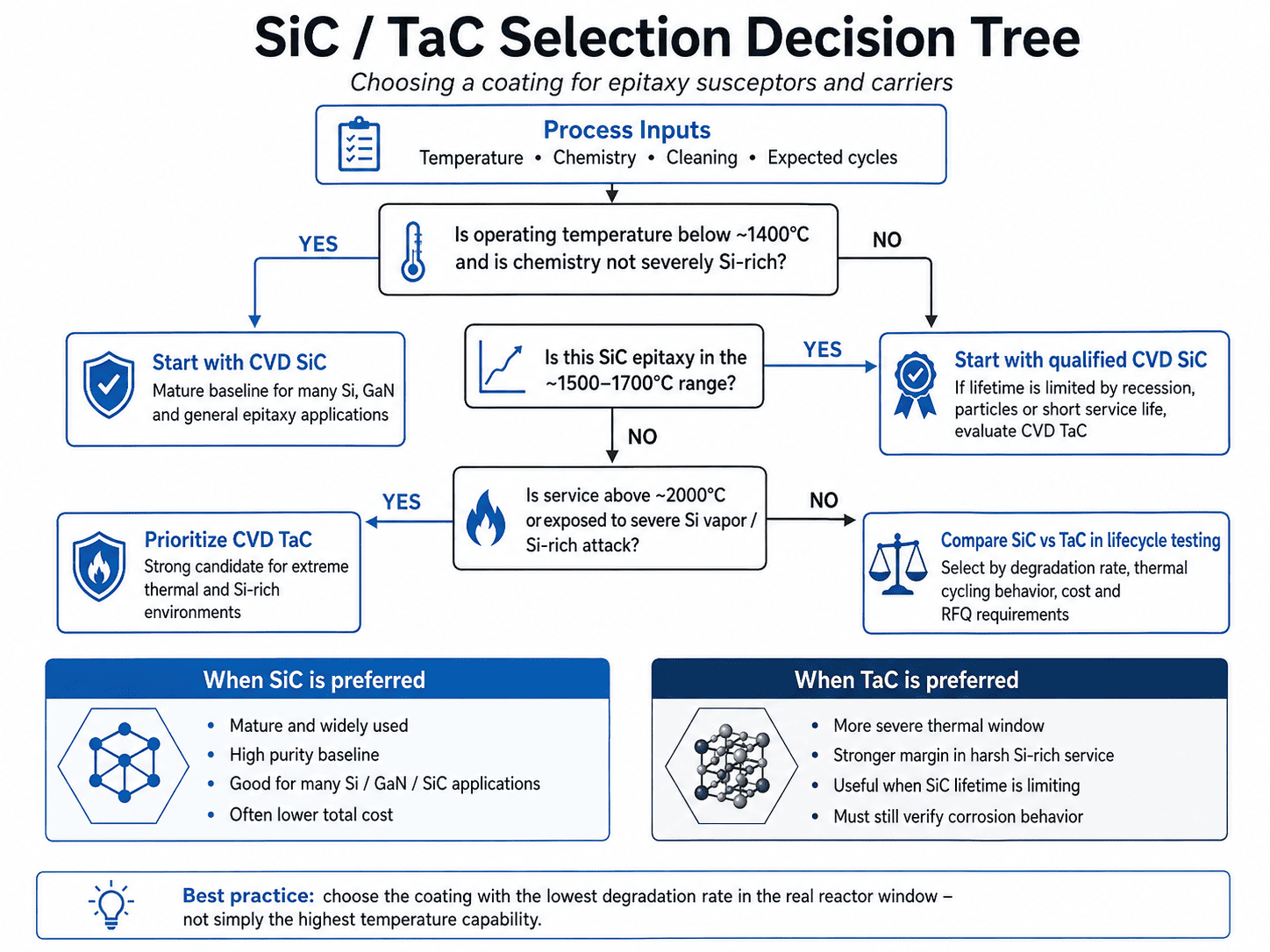

4. CVD SiC बनाम CVD TaC चयन

मूल निष्कर्ष: CVD SiC धेरै Si, GaN र SiC epitaxy भागहरूको लागि व्यावहारिक आधाररेखा हो किनभने यसको परिपक्वता, शुद्धता र ग्रेफाइटसँग अनुकूलता। TaC आकर्षक हुन्छ जब चरम तापक्रम वा Si-rich रसायन विज्ञानले SiC मन्दीलाई प्रमाणित जीवनकाल-सीमित संयन्त्र बनाउँछ।

चयन निर्णय ट्रीट <~ 1400°C र SiC रासायनिक रूपमा उपयुक्त छ?

→ हो: योग्य CVD SiC।

→ होइन: जारी राख्नुहोस्।

~1500–1700°C मा SiC एपिटेक्सी?

→ प्रमाणित SiC बाट सुरु गर्नुहोस्। यदि मन्दी, कण वा छोटो जीवन हावी छ भने, TaC तुलना गर्नुहोस्।

>2000°C वा गम्भीर Si-vapor एक्सपोजर?

→ TaC मूल्याङ्कनलाई प्राथमिकता दिनुहोस्।

TaC रासायनिक रूपमा अभेद्य छैन। सिलिकन भापमा 1973 K मा, CVD TaC ले TaSi₂/SiC प्रतिक्रिया उत्पादनहरू गठन गर्यो; सी एक्सपोजर बढ्दै जंग गहिराई र खुरदरापन बढ्यो। त्यसकारण चयन वास्तविक रिएक्टरमा क्षरण दरमा आधारित हुनुपर्छ, पग्लने बिन्दु मात्र होइन।

5. CVD कोटिंग विफलता संयन्त्र

मूल निष्कर्ष: अधिकांश लेपित-ससेप्टर विफलताहरू जोडिएको थर्मल तनाव, डिपोजिसन गैर-एकरूपता, रासायनिक मन्दी र सफाई वा ह्यान्डलिंग क्षतिबाट उत्पन्न हुन्छ। विफलता विश्लेषणले "कोटिंग पिलिङ" मा रोक्नुको सट्टा दृश्यात्मक दोषलाई यसको जरा संयन्त्र र त्यसपछि वेफर लक्षणमा लिङ्क गर्नुपर्छ।

एक उपयोगी पहिलो-अर्डर थर्मल-तनाव सम्बन्ध हो:

σ ≈ E × Δα × ΔT

जहाँ E कोटिंग मोड्युलस हो, Δα कोटिंग/सब्सट्रेट CTE भिन्नता र ΔT थर्मल भ्रमण। यसैले ग्रेफाइट CTE मिल्दो कोटिंग शुद्धता जत्तिकै महत्त्वपूर्ण छ।

गहिरो जेबहरू, प्वालहरू र ग्रूभहरूले विभिन्न पूर्ववर्ती यातायात प्राप्त गर्न सक्छन्:

स्थानीय पातलो/छिद्र कोटिंग → थर्मल/रासायनिक आक्रमण → ग्रेफाइट एक्सपोजर → इरोसन → कण → वेफर-दोष जोखिम।

त्यसकारण कम्पोनेन्ट मेकानिकल जीवनको अन्त्य हुनु अघि प्रक्रियाको अन्त्यमा पुग्न सक्छ।

6. योग्यता र RFQ आवश्यकताहरू

मूल निष्कर्ष: योग्यताले रिएक्टर अवस्थाहरूलाई मापनयोग्य CTQs मा रूपान्तरण गर्नुपर्छ र समाप्त ज्यामितिमा तिनीहरूलाई प्रमाणित गर्नुपर्छ। सामाग्री प्रमाणपत्रहरू मात्र अपर्याप्त छन्; लक्ष्य दोहोर्याउन मिल्ने कोटिंग अखण्डता, आयाम र थर्मल/रासायनिक व्यवहार प्रतिनिधि वृद्धि र सफाई चक्र मार्फत हो।

एक व्यावहारिक विशिष्टता समावेश गर्नुपर्छ:

• सामग्री: ग्रेफाइट ग्रेड, शुद्धता, CTE; कोटिंग चरण र शुद्धता।
• कोटिंग: मोटाई, स्थानीय सीमा, नरमपन, पिनहोल/पोरोसिटी मापदण्ड, आसंजन वा थर्मल-चक्र मापदण्ड।
• ज्यामिति: कोटिंग पछि पकेट गहिराई, समतलता/रनआउट, OD/ID, प्वालहरू र रोटेशन-सम्बन्धित CTQs।
• प्रक्रिया: वेफर साइज, तापक्रम, ग्यास, दबाब, तताउने/रोटेशन मोड, सफाई रसायन र अपेक्षित चक्र।

सिफारिस गरिएका चेकपोइन्टहरू:

आगमन → परिभाषित वृद्धि चक्र → सफाई → जीवनको अन्त्य।

यी चेकपोइन्टहरूलाई कण र वेफर डेटासँग सम्बन्धित दृश्य निरीक्षण मात्र भन्दा बढी उपयोगी छ।

7. अक्सर सोधिने प्रश्न

CVD SiC कति मोटो हुनुपर्छ?

लगभग 100 μm एक उपयोगी सन्दर्भ हो, विश्वव्यापी इष्टतम होइन। ज्यामिति, जंग भत्ता, तनाव र आयामी सहिष्णुता लक्ष्य निर्धारण गर्दछ।

के बाक्लो कोटिंग सधैं लामो समय सम्म रहन्छ?

होइन। यसले क्षरण रिजर्भ थप्छ तर अवशिष्ट तनाव र आयामी परिवर्तन पनि बढाउन सक्छ।

SiC कोटिंगको बोक्रा किन हुन्छ?

विशिष्ट योगदानकर्ताहरू CTE बेमेल, अवशिष्ट तनाव, इन्टरफेस दोष, किनारा ज्यामिति, थर्मल साइकल चलाउने, रासायनिक आक्रमण र सफाई क्षति हुन्।

TaC कहिले SiC प्रतिस्थापन गर्नुपर्छ?

जब उच्च-तापमान वा Si-रिच आक्रमण प्रभावशाली SiC जीवनकाल सीमा साबित हुन्छ र TaC ले राम्रो जीवनचक्र परिणाम दिन्छ।

निष्कर्ष

मूल निष्कर्ष: CVD-लेपित ग्रेफाइट एपिटेक्सी प्रक्रियाको भागको रूपमा योग्य हुनुपर्छ। लक्ष्य भनेको उत्पादन भरि स्थिर थर्मल, रासायनिक र आयामी व्यवहार हो, जीवनको अन्त्यको साथ मापन योग्य प्रक्रिया CTQs द्वारा परिभाषित गरिएको देख्ने क्षति मात्र होइन।

इन्जिनियरिङ चेन हो:

ग्रेफाइट सब्सट्रेट → CVD माइक्रोस्ट्रक्चर → समाप्त ज्यामिति → थर्मल/रासायनिक स्थिरता → वेफर पुनरावृत्ति।

राम्रो प्रश्न मात्र होइन "कोटिंग कति मोटो छ?" तर "यो कम्पोनेन्टले बारम्बार वृद्धि, सफाई र थर्मल चक्र पछि कसरी व्यवहार गर्नेछ, र कुन मापनयोग्य सीमाले यसको जीवनको अन्त्य परिभाषित गर्दछ?"

सन्दर्भहरू

[१] AIXTRON SE, Planetary Principle (MOCVD)।

[२] SGL कार्बन, SIGRAFINE® SiC कोटिंग - सामग्री डाटा।

[३] Huo Y. et al., वैज्ञानिक रिपोर्टहरू 16, 4150 (2026), "ग्रेफाइट सब्सट्रेटहरूमा CVD-SiC कोटिंग्समा प्रक्रिया-संरचना-सम्पत्ति सम्बन्धको अध्ययन।"

[४] Hao K. et al., भ्याकुम 241, 114677 (2025), "ग्रेफाइट सब्सट्रेटहरूमा CVD TaC कोटिंग्सको सिलिकन भाप प्रेरित जंग तंत्र।"

इन्जिनियर Nickwu सँग CVD कोटिंग्स र कार्बन-आधारित हट-जोन सामग्रीको R&D मा 15 वर्षको अनुभव छ। उनले 8 इन्च SiC एपिटेक्सीमा प्रयोग हुने चीनको पहिलो TaC-लेपित ग्रेफाइट कम्पोनेन्टहरूका लागि ठूलो उत्पादन परिचय गराउने परियोजनाको नेतृत्व गरे। उनले SiC क्रिस्टल वृद्धिको लागि धेरै हट-जोन डिजाइन र विफलता विश्लेषण परियोजनाहरूमा भाग लिएका छन् र तातो-जोन सामग्रीसँग सम्बन्धित सात आविष्कार पेटेन्टहरू छन्।
