सिलिकन कार्बाइड (SiC) कोटिंग के हो? गुणहरू, CVD प्रक्रिया र अनुप्रयोगहरू

विवरण सारांश

A सिलिकन कार्बाइड कोटिंग (SiC कोटिंग)रासायनिक प्रतिरोधी र थर्मल रूपमा स्थिर प्रक्रिया इन्टरफेस सिर्जना गर्न एक घटक सतह, सामान्यतया उच्च शुद्धता ग्रेफाइटमा जम्मा गरिएको घने SiC तह हो। अर्धचालक उपकरणहरूमा, कोटिंग सामान्यतया द्वारा उत्पादन गरिन्छरासायनिक वाष्प निक्षेप (CVD).

यसको प्रदर्शन संयुक्त प्रणालीबाट आउँछग्रेफाइट सब्सट्रेट, CVD SiC तह, घटक ज्यामिति र रिएक्टर वातावरण.

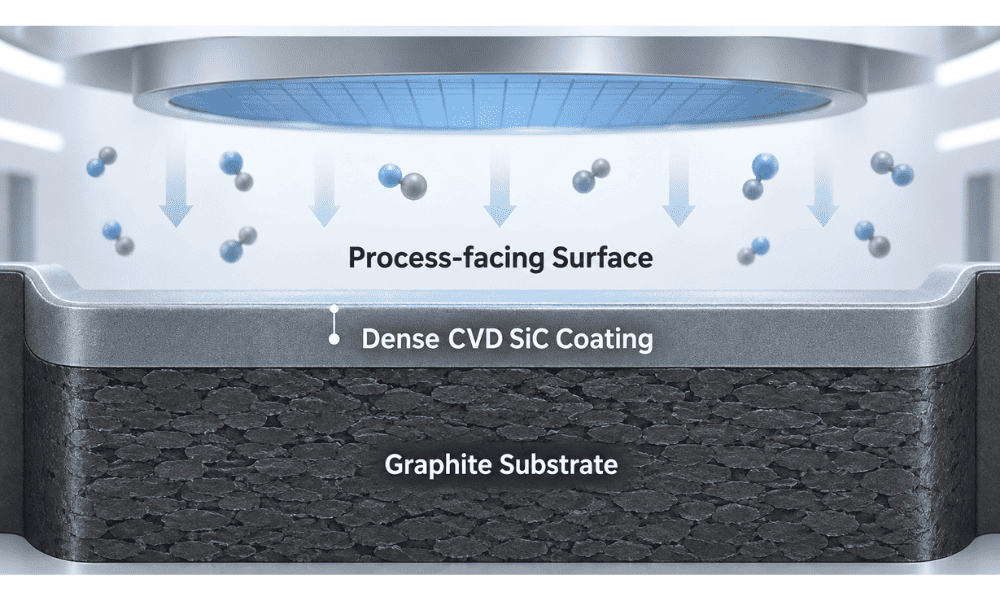

1. सिलिकन कार्बाइड कोटिंग के हो?

ग्रेफाइट सेमीकन्डक्टर हट-जोन भागहरूको लागि व्यापक रूपमा प्रयोग गरिन्छ किनभने यो मेसिन योग्य र थर्मल रूपमा स्थिर छ। यद्यपि, खाली ग्रेफाइटले प्रक्रिया ग्यासहरूसँग प्रतिक्रिया गर्न सक्छ, अक्सिडाइज गर्न सक्छ, अशुद्धताहरू छोड्न सक्छ वा सतह घट्दै जाँदा कणहरू उत्पन्न गर्न सक्छ।

CVD SiC ले सतहको अवस्थालाई परिवर्तन गर्छ। सिलिकन कार्बाइडलाई मेसिन गरिएको ग्रेफाइट बडीमा बाक्लो पोलिक्रिस्टलाइन तहको रूपमा जम्मा गरिन्छ, जसले ग्रेफाइट र प्रक्रिया वातावरणको बीचमा अवरोध सिर्जना गर्दछ।

प्रक्रिया ग्यास / वेफर → बाक्लो CVD SiC सतह → SiC/ग्रेफाइट इन्टरफेस → उच्च शुद्धता ग्रेफाइट बडी

ग्रेफाइटले संरचनात्मक शरीर, थर्मल मास र मेसिनबिलिटी आपूर्ति गर्दछ; SiC प्रक्रिया-फेसिङ सतह प्रदान गर्दछ। इन्टरफेस डिपोजिसन, कूलिंग र दोहोर्याइएको रिएक्टर चक्रहरू बाँच्नुपर्दछ।

SGL कार्बनले व्यावसायिक SiC कोटिंग्सलाई घन, पहिरन- र जंग-प्रतिरोधी CVD तहहरू आइसोस्टेटिक ग्रेफाइटमा जम्मा गरेको, अर्धचालक क्रिस्टल वृद्धि, सिलिकन/SiC एपिटेक्सी र फराकिलो अनुप्रयोगहरूका रूपमा वर्णन गर्दछ।MOCVD.

यसैले सेमीकन्डक्टर-ग्रेड SiC-कोटेड भागहरूको रूपमा मूल्याङ्कन गर्नुपर्छइन्जिनियर गरिएको सामग्री प्रणाली, "कोटिंग सहितको ग्रेफाइट" को रूपमा सट्टा।

CVD SiC कोटिंग बनाम ठोस SiC

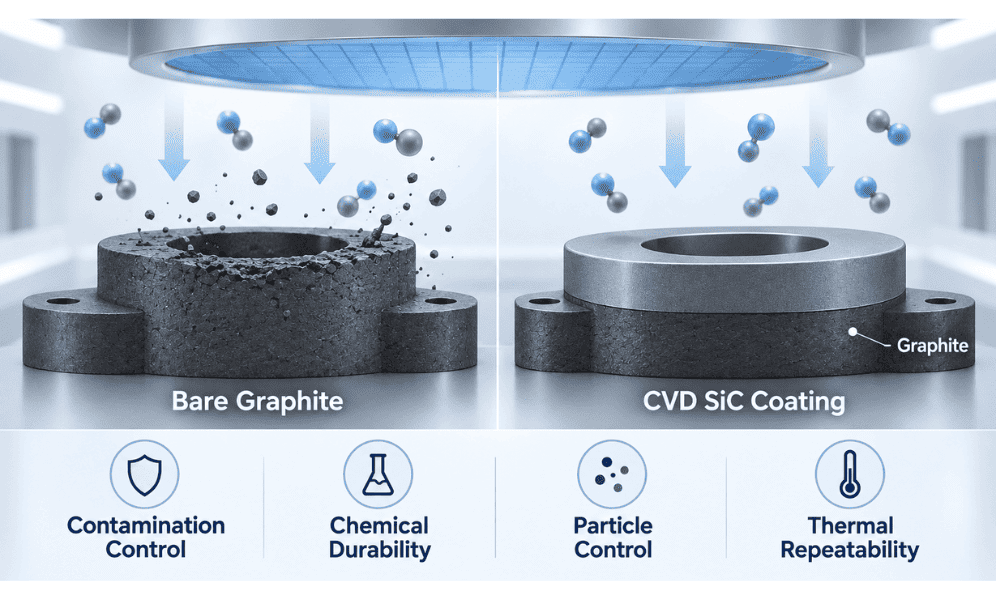

2. सेमीकन्डक्टर उपकरणमा ग्रेफाइट किन SiC लेपित हुन्छ?

यसको उद्देश्य ग्रेफाइटको निर्माण र थर्मल फाइदाहरू मिलाउनु हो जुन अर्धचालक अवस्थाहरूको माग गर्न उपयुक्त सतहको साथ हो।

ग्रेफाइट ससेप्टर वा वेफर क्यारियरलाई कडा सहिष्णुता र जटिल जेबहरूमा मेसिन गर्न सकिन्छ। CVD SiC ले त्यसपछि प्रक्रिया ग्यास र सफाईको लागि खुला सतहलाई सुरक्षित गर्दछ। यो संयोजनले चार प्रमुख चिन्ताहरूलाई सम्बोधन गर्दछ।

प्रदूषण नियन्त्रण।बाक्लो, उच्च शुद्धता सतहले वेफर वातावरणबाट अन्तर्निहित ग्रेफाइटलाई अलग गर्न मद्दत गर्दछ।

रासायनिक स्थायित्व।Epitaxy र MOCVD ले आक्रामक अग्रदूत र सफाई रसायन प्रयोग गर्दछ; SiC ले एक्सपोज्ड ग्रेफाइटको तुलनामा प्रतिरोध सुधार गर्दछ।

कण नियन्त्रण।क्र्याक, पिलिंग वा सतह क्षय कण स्रोत बन्न सक्छ, त्यसैले कोटिंग अखण्डता सीधा सफाई प्रक्रिया मा महत्त्वपूर्ण छ।

थर्मल पुनरावृत्ति।susceptors र वाहक रिएक्टर थर्मल क्षेत्र को भाग हो। तिनीहरूको ज्यामिति र सतहको अवस्था स्थिर रहनुपर्छ त्यसैले वेफरको तापक्रम दोहोर्याउन मिल्छ।

मर्सेनले उच्च तापक्रम, उच्च भ्याकुम, आक्रामक ग्यासियस पूर्ववर्तीहरू, प्रदूषण नियन्त्रण र सफा गर्ने एसिडको प्रतिरोधलाई epitaxy र MOCVD मा प्रयोग हुने ग्रेफाइट उपकरणहरूको लागि प्रमुख परिचालन आवश्यकताहरूको रूपमा पहिचान गर्दछ। यसले ग्रेफाइट/SiC CTE अनुकूलतालाई कोटिंग अखण्डताको लागि महत्त्वपूर्ण रूपमा हाइलाइट गर्दछ।

यसले बताउँछ किन कोटिंग गुणस्तरबाट अलग गर्न सकिँदैनग्रेफाइट गुणस्तर, आयामी शुद्धता वा रिएक्टर अवस्था। विकृत वा खराब डिजाइन गरिएको कम्पोनेन्टमा रासायनिक रूपमा उत्कृष्ट SiC तहले अझै पनि खराब प्रक्रिया प्रदर्शन प्रदान गर्न सक्छ।

3. कसरी CVD सिलिकन कार्बाइड कोटिंग उत्पादन गरिन्छ?

एक विशिष्ट उत्पादन श्रृंखला हो:

ग्रेफाइट चयन → सटीक मेसिनिंग → शुद्धीकरण → सतह तयारी → CVD SiC निक्षेप → निरीक्षण

ग्रेफाइट शुद्धता, माइक्रोस्ट्रक्चर र थर्मल व्यवहारको लागि छनोट गरिन्छ, त्यसपछि कोटिंग अघि मेसिन गरिन्छ किनभने समतलता, पकेट गहिराई र किनारा ज्यामितिले अन्तिम आयाम र कोटिंग एकरूपतालाई असर गर्छ।

CVD को समयमा, ग्यास पूर्ववर्तीहरू उच्च-तापमान रिएक्टरमा प्रवेश गर्छन्। प्रतिक्रियाशील प्रजातिहरू ग्रेफाइट सतहमा पुग्छन्, जहाँ SiC न्यूक्लिट्स हुन्छ र निरन्तर तहमा बढ्छ।

SGL कार्बनले सार्वजनिक रूपमा लगभग ठेठ SiC डिपोजिसन तापमान रिपोर्ट गर्दछ1,200–1,300°Cयसको व्यावसायिक कोटिंग प्रक्रियाको लागि। यसले एक कोटिंग प्रणालीको लागि β-SiC, वा घन 3C-SiC रिपोर्ट गर्दछ।

CVD-SiC-लेपित ग्रेफाइट ससेप्टरहरूमा भर्खरको अनुसन्धानले थप देखाउँछ कि कोटिंग संरचना प्रशोधन अवस्थाहरूमा कडा रूपमा निर्भर गर्दछ।

एक 2026वैज्ञानिक रिपोर्टहरूबाट बयान अनुसन्धान अध्ययन1,100 देखि 1,350 डिग्री सेल्सियस, दबाव र H₂/MTS अनुपात मा परिवर्तन संग। अन्वेषकहरूले कोटिंग मोर्फोलोजी, नरमपन, स्टोइचियोमेट्री र कठोरतामा महत्त्वपूर्ण परिवर्तनहरू अवलोकन गरे, बीचको सम्बन्ध प्रदर्शन गर्दै:

CVD प्यारामिटरहरू → SiC माइक्रोस्ट्रक्चर → कोटिंग गुणहरू → कम्पोनेन्ट प्रदर्शन।

महत्त्वपूर्ण इन्जिनियरिङ पाठ त्यो हो"CVD SiC" एक निश्चित सामग्री होइन.

एक विनिर्देश जस्तै:

"100 μm SiC कोटिंग"

केवल मोटाई वर्णन गर्दछ।

यसले पूर्ण रूपमा परिभाषित गर्दैन:

l शुद्धता;

l porosity;

l अन्न संरचना;

l सतह खुरदरापन;

l कोटिंग एकरूपता;

l इन्टरफेस गुणस्तर;

l अवशिष्ट तनाव।

अर्धचालक उपकरणहरूको लागि, ती कारकहरू नाममात्र मोटाईको रूपमा महत्त्वपूर्ण हुन सक्छ।

सामान्य कोटिंग दोषहरू

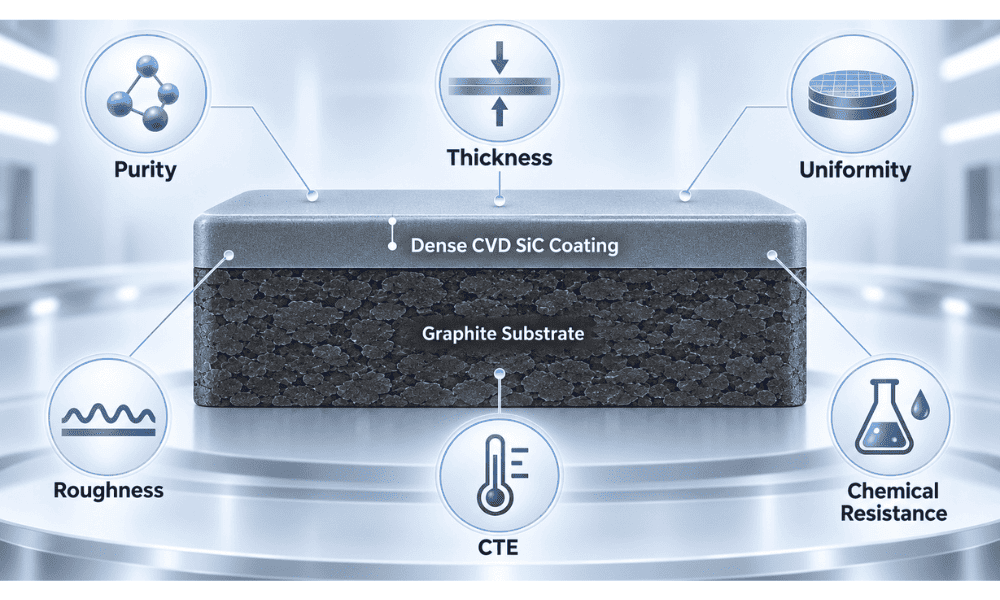

4. कुन SiC कोटिंग गुणहरू सबैभन्दा महत्त्वपूर्ण छन्?

अर्धचालक प्रयोगको लागि, सबैभन्दा उपयोगी गुणहरू प्रदूषण नियन्त्रण, प्रक्रिया स्थिरता र कम्पोनेन्ट जीवनकालसँग जोडिएका हुन्।

सार्वजनिक व्यावसायिक बेन्चमार्कको रूपमा, SGL कार्बनले एक SiC कोटिंगको लागि लगभग एक थोक घनत्व रिपोर्ट गर्दछ।३.२ ग्राम/सेमी³, कठोरता40 GPa, थर्मल विस्तार४.३ × १०^-६ K^-१100-600°C र एक विशिष्ट कोटिंग मोटाई देखि100 μm। यी मानहरू सार्वभौमिक अर्धचालक विनिर्देशहरू भन्दा उदाहरण हुन्।

दुई प्यारामिटरहरू विशेष ध्यानको योग्य छन्:कोटिंग मोटाई र CTE.

1. एक बाक्लो SiC कोटिंग स्वचालित रूपमा राम्रो छैन।

अतिरिक्त मोटाईले ठूलो सुरक्षात्मक बाधा प्रदान गर्न सक्छ, तर यसले घटक आयामहरू पनि परिवर्तन गर्न सक्छ र संचित अवशिष्ट तनाव बढाउन सक्छ। यो susceptors को लागि महत्त्वपूर्ण हुन्छ रवेफर वाहकहरूजहाँ पकेट गहिराई, समतलता र किनारा ज्यामिति प्रक्रिया-महत्वपूर्ण छन्।

2. CTE मिलान समान रूपमा महत्त्वपूर्ण छ।

SiC उच्च तापक्रममा जम्मा गरिन्छ र त्यसपछि ग्रेफाइट सब्सट्रेटसँगै चिसो हुन्छ। यदि SiC र ग्रेफाइट फरक तरिकाले विस्तार र संकुचन हुन्छ भने, मेकानिकल तनाव इन्टरफेस नजिकै विकसित हुन्छ।

एक सरल विफलता मार्ग हो:

CTE बेमेल → अवशिष्ट तनाव → माइक्रोक्र्याक → क्र्याक प्रोपेगेशन → डेलामिनेशन → कण / एक्सपोज्ड ग्रेफाइट

यो संयन्त्रले बताउँछ किन कोटिंग विफलता सधैं मोटाई बढाएर मात्र समाधान गर्न सकिँदैन।

एक 2026सिरेमिक इन्टरनेशनलअध्ययनले विशेष रूपमा 1,260°C, 1,280°C र 1,320°C मा ग्रेफाइटमा जम्मा गरिएको SiC जाँच गर्‍यो र पत्ता लगायो कि जम्मा तापक्रमले माइक्रोस्ट्रक्चर र इन्टरफेसियल आसंजनलाई असर गरेको छ।

तसर्थ, कोटिंग गुणस्तर को संयोजन द्वारा न्याय गर्नुपर्छ:

शुद्धता + माइक्रोस्ट्रक्चर + एकरूपता + इन्टरफेस अखण्डता + ज्यामिति

एक्लै मोटाई भन्दा।

5. SiC-लेपित ग्रेफाइट कहाँ प्रयोग गरिन्छ, र यसलाई कसरी चयन गर्नुपर्छ?

सबैभन्दा बलियो अनुप्रयोगहरू कम्पोनेन्टहरू हुन् जसले उच्च तापमान, प्रतिक्रियाशील रसायन विज्ञान र कडा वेफर-स्तर आवश्यकताहरूको सामना गर्दछ।

1. सिलिकन एपिटेक्सी

SiC-लेपित ग्रेफाइट ससेप्टरहरूले गर्मी स्थानान्तरणमा भाग लिँदा वेफरहरूलाई समर्थन गर्दछ। समतलता, पकेट ज्यामिति, कोटिंग एकरूपता र सतह अवस्थाले वेफरको तापक्रम र एपिटेक्सियल एकरूपतालाई असर गर्न सक्छ।

त्यसैले कोटिंग फराकिलो थर्मल प्रणालीको भाग हो:

हीटर / ऊर्जा स्रोत → ससेप्टर → वेफर थर्मल बाउन्ड्री → वेफर तापमान → एपिटेक्सियल ग्रोथ

2. सिलिकन कार्बाइड एपिटेक्सी

SiC एपिटेक्सीले थर्मल-फिल्ड सामग्रीहरूमा विशेष गरी आवश्यकताहरू माग गर्दछ। ससेप्टरहरू, घण्टीहरू र सम्बन्धित घटकहरूले रासायनिक स्थिरता, कम प्रदूषण र दोहोर्याइएको उच्च-तापमान सञ्चालनको माध्यमबाट आयामी स्थिरता कायम गर्नुपर्छ।

3. GaN र LED MOCVD

MOCVD वेफर वाहकहरू र उपग्रह प्लेटफर्महरू पूर्ववर्ती-समृद्ध वातावरणमा काम गर्छन् जहाँ वाहक तापक्रम वितरणले वेफरमा वृद्धि अवस्थाहरूलाई प्रभाव पार्छ।

वाहक ज्यामिति वा सतह अवस्था मा परिवर्तनहरू भिन्नताहरूमा योगदान गर्न सक्छ:

l वेफर तापमान;

l वृद्धि दर;

l फिल्म मोटाई;

l रचना;

l वेफर-देखि-वेफर एकरूपता।

मर्सेनले विशेष रूपमा उच्च-शुद्धता SiC-लेपित ग्रेफाइट, समान थर्मल व्यवहार, आक्रामक ग्यासहरूको प्रतिरोध र इन-सिटू रासायनिक सफाई विरुद्ध स्थायित्वलाई एपिटेक्सी अनुप्रयोगहरूको लागि महत्त्वपूर्ण आवश्यकताहरूको रूपमा पहिचान गर्दछ।

4. अन्य उच्च-तापमान प्रक्रियाहरू

चयन गरिएका RTP/RTA, CVD, ALD र अन्य थर्मल-फिल्ड कम्पोनेन्टहरूले पनि तापमान, रसायन विज्ञान, प्रदूषण जोखिम र ज्यामितिले यसलाई जायज ठहराउँदा SiC-लेपित ग्रेफाइट प्रयोग गर्न सक्छन्।

चयन बाट सुरु गर्नुपर्छरिएक्टर र प्रक्रिया, एक सामान्य कोटिंग विशिष्टता होइन।

परिभाषित गर्नुहोस्:

l प्रक्रिया र रिएक्टर मोडेल;

l वेफर आकार;

l सञ्चालन तापमान;

l प्रक्रिया र सफाई ग्याँस;

l घटक रेखाचित्र;

l ग्रेफाइट आवश्यकता;

l महत्वपूर्ण आयाम र समतलता;

l कोटिंग मोटाई;

l सतह खुरदरापन;

l निरीक्षण आवश्यकताहरू।

सबैभन्दा उपयोगी RFQ ले एउटा केन्द्रीय प्रश्न सोध्छ:

यो घटक रिएक्टर भित्र के गर्नुपर्छ?

SiC कोटिंगलाई पृथक सामग्री प्यारामिटरको सट्टा वास्तविक उद्देश्यको वरिपरि इन्जिनियर गर्न सकिन्छ।

Epitaxy र MOCVD को लागि, लक्ष्य भनेको सबैभन्दा लामो समयसम्म चल्ने कोटिंग मात्र होइन। यो समर्थन गर्न सक्षम एक घटक हो:

स्थिर वेफर तापमान + कम प्रदूषण + कम कण उत्पादन + दोहोरिने वृद्धि + अनुमानित सेवा जीवन

६. प्रायः सोधिने प्रश्नहरू

1. ग्रेफाइट मा सिलिकन कार्बाइड कोटिंग को मुख्य उद्देश्य के हो?

यसले उच्च-शुद्धता, रासायनिक प्रतिरोधी प्रक्रिया सतह सिर्जना गर्दछ जबकि ग्रेफाइट शरीरको मेसिनेबिलिटी र थर्मल फाइदाहरू कायम राख्छ।

२. SiC कोटिंगको लागि CVD किन प्रयोग गरिन्छ?

CVD ले SiC लाई जटिल ग्रेफाइट सतहहरूमा सीधा बढ्न अनुमति दिन्छ र कोटिंग संरचना, मोटाई र एकरूपतामा नियन्त्रण प्रदान गर्दछ जब डिपोजिसन प्रक्रिया ठीकसँग इन्जिनियर गरिएको छ।

3. बाक्लो SiC कोटिंग सधैं राम्रो हुन्छ?

होइन। बाक्लोपन अवशिष्ट तनाव, आयामी सहिष्णुता, कम्पोनेन्ट ज्यामिति र सेवा सर्तहरू विरुद्ध सन्तुलित हुनुपर्छ।

4. SiC कोटिंग के कारणले क्र्याक वा डिलामिनेट हुन्छ?

सामान्य योगदानकर्ताहरूमा ग्रेफाइट/SiC CTE बेमेल, अवशिष्ट तनाव, इन्टरफेस दोष, अनुपयुक्त डिपोजिसन अवस्था र दोहोर्याइएको थर्मल साइकल समावेश छन्।

5. SiC लेपित ग्रेफाइट RFQ को लागि कुन जानकारी चाहिन्छ?

रेखाचित्र, रिएक्टर मोडेल, प्रक्रिया, वेफर आकार, सञ्चालन तापमान, प्रक्रिया र सफाई ग्यास, ग्रेफाइट आवश्यकता, कोटिंग विशिष्टता, महत्वपूर्ण सहिष्णुता, निरीक्षण मापदण्ड र मात्रा प्रदान गर्नुहोस्।

कस्टम CVD SiC-लेपित ग्रेफाइट कम्पोनेन्ट चाहिन्छ?

VeTek सेमीकन्डक्टरले सेमीकन्डक्टर एपिटाक्सी र सम्बन्धित उच्च-तापमान प्रशोधन अनुप्रयोगहरूको लागि SiC-लेपित ग्रेफाइट कम्पोनेन्टहरू प्रदान गर्दछ।

उपयुक्त समाधान छलफल गर्न आफ्नो रिएक्टर मोडेल, कम्पोनेन्ट रेखाचित्र, ग्रेफाइट आवश्यकताहरू, कोटिंग विशिष्टताहरू, सञ्चालन अवस्था र निरीक्षण मापदण्ड साझेदारी गर्नुहोस्।

प्राविधिक परामर्श अनुरोध गर्नुहोस्| आफ्नो रेखाचित्र पेश गर्नुहोस्

हाम्रो सिलिकन कार्बाइड कोटिंग उत्पादन दायरा अन्वेषण गर्नुहोस्।

सन्दर्भहरू

1. SGL कार्बन। SIGRAFINE® SiC कोटिंग्स।आइसोस्टेटिक ग्रेफाइटमा CVD SiC कोटिंग्सका लागि प्राविधिक डेटा र अनुप्रयोग जानकारी।

2. मर्सेन। अर्धचालक प्रक्रिया उपकरण - सिलिकन कार्बाइड लेपित अल्ट्रा-शुद्ध ग्रेफाइट।Epitaxy र MOCVD अनुप्रयोगहरूको लागि प्राविधिक जानकारी।

3. Huo, Y., Qin, S., Chen, Y., et al। "ग्रेफाइट सब्सट्रेटहरूमा CVD-SiC कोटिंग्समा प्रक्रिया-संरचना-सम्पत्ति सम्बन्धको अध्ययन।"वैज्ञानिक रिपोर्टहरू, भोल्युम। १६, धारा ४१५०, २०२६।

4. मा, प्र., आदि। "ग्रेफाइट सब्सट्रेटहरूमा CVD-SiC कोटिंग्सको इन्टरफेसियल आसंजन: माइक्रोस्ट्रक्चर र मेकानिकल गुणहरूमा तापमानको भूमिका।"सिरेमिक इन्टरनेशनल, भोल्युम। ५२, अंक ३, २०२६, पृष्ठ ३७११–३७१८।
